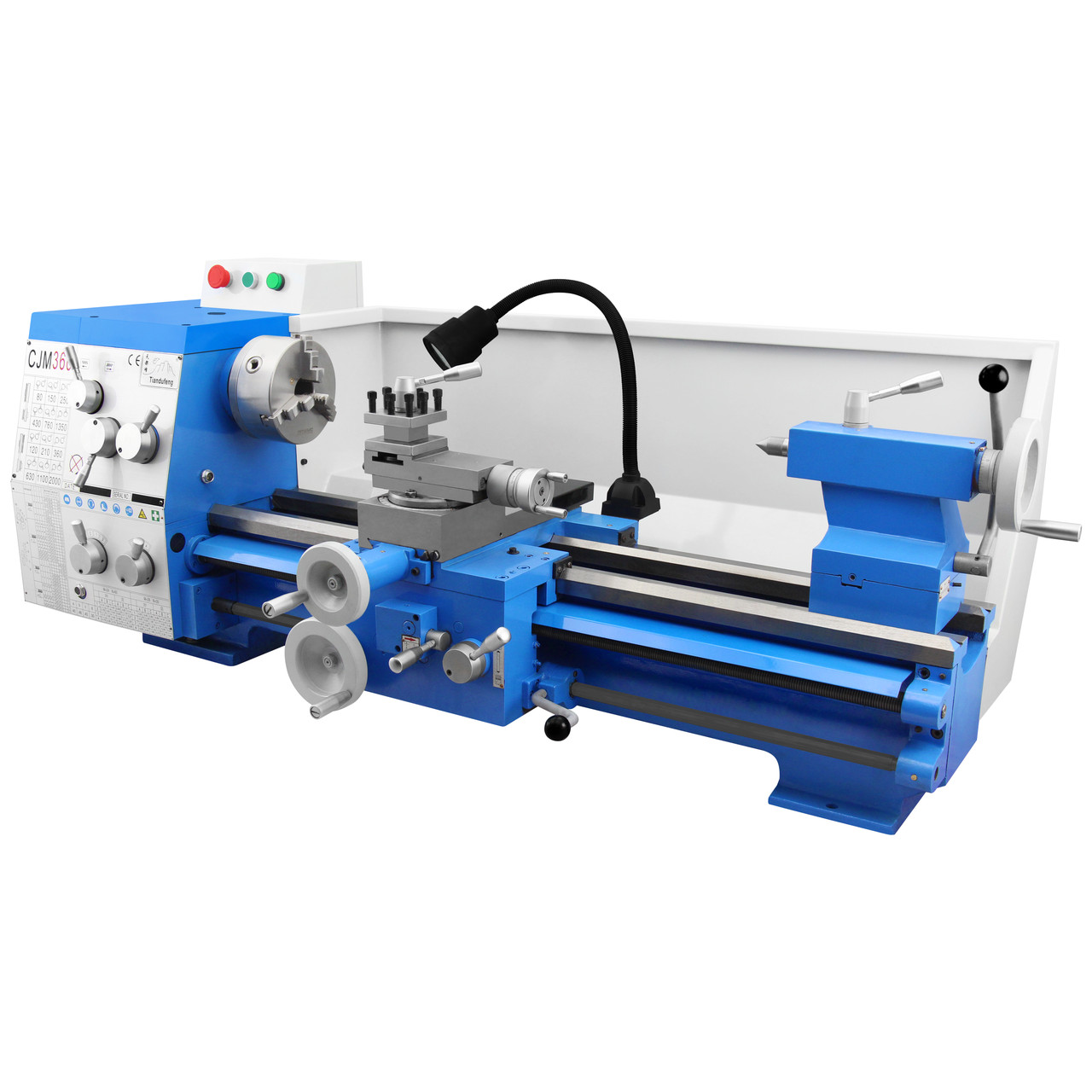

Токарний верстат для металу CJM360 1.1 кВт, металообробний настільний токарно-гвинторізний верстат

Промисловий токарний верстат для металу CJM360 1.1 кВт, металообробний настільний токарно-гвинторізний верстат, великий універсальний токарний верстат з автоматичною подачею

CJM360 — промисловий настільний токарно-гвинторізний верстат із максимальним діаметром оброблення над станиною 360 мм і відстанню між центрами 750 мм, який призначений для роботи із заготовками зі сталі, чавуну та сплавів кольорових металів.

За допомогою цієї моделі можна з легкістю здійснювати точне оброблення шляхом автоматичної поздовжньої та поперечної подач, а також проводити нарізку метричної, дюймової, модульної та діаметральної різьби. Швидкість подачі та крок різьби регулюється за допомогою ручок згідно з інформацією в таблиці зазначеної на панелі пристрою.

У передній бабці встановлений шпиндельний мотор, який за допомогою 3-х кулачкового токарного патрона передає крутний момент оброблюваній деталі. На іншому кінці верстата встановлена підтримувальна задня бабка, яка разом із поздовжнім супортом переміщаються по V-подібним і плоским шліфованим напрямним.

Швидкість обертання шпинделя регулюється в діапазоні 80-2000 об/хв за допомогою 12 ступеневої коробки передач, побудованої на базі точних зносостійких металевих зубчастих коліс.

У різцетримач одночасно можна встановити до 4 різців, що істотно полегшує і прискорює процес роботи. Для зручності нарізування конусів на верстаті передбачений поворот верхнього поздовжнього полозка у діапазоні 0-45°.

Завдяки масивній чавунній станині, обладнання має жорстку конструкцію й низькі показники вібрації, що істотно впливає на точність оброблення. За освітлення робочої зони відповідає світлодіодна лампа.

Електроживлення верстата здійснюється від однофазної мережі змінного струму напругою 220 В і частотою 50 Гц.

Особливості:

• Висока точність

• Жорсткість конструкції завдяки литій чавунній станині

• Нарізування метричних, дюймових, модульних і діаметральних різьб

• Автоматична поздовжня та поперечна подачі

• 3-кулачковий токарний патрон

• Праве/ліве обертання шпинделя з 12 швидкостями

• Металеві шестерні в коробках передач

• Наскрізний отвір шпинделя для оброблення довгих заготівок

• Поворот верхньої частини супорта для оброблення конічних поверхонь

• Чотирипозиційний тримач

• Масивна задня бабка з важелем швидкої фіксації

• Потужний асинхронний електродвигун

• Лімби на ручках переміщень

• Лампа освітлення робочої зони

• Інтуїтивно зрозуміла та зручна ергономіка керування

• Простота в експлуатації

Типи оброблення: заточування інструментів, шліфування деталей, накатка метричних, дюймових, модульних і діаметральних різьб, внутрішнє і зовнішнє оброблення конічних і циліндричних поверхонь тощо.

Оброблювані матеріали: сталь, чавун, кольорові метали

Сфера застосування: індивідуальне виробництво (вдома), навчальні закладу, майстерні, невеликі заводи тощо.

Характеристики:

Модель: CJM360

Електроживлення: 1 фаза, 220 В (змінний струм)/50 Гц

Потужність двигуна: 1.1 кВт

Максимальний діаметр заготівки оброблюваної над станиною: 360 мм

Максимальний діаметр заготівки оброблюваної над супортом: 240 мм

Висота центрів над станиною: 160 мм

Відстань між двома центрами: 750 мм

Максимальний хід супорта: 750 мм

Максимальне переміщення поперечного полозка: 220 мм

Максимальне переміщення верхнього полозка: 120 мм

Поворот верхнього поздовжнього полозка: ±45°

Ширина напрямних станини: 200 мм

Швидкість обертання шпинделя: 80-2000 об/хв

Кількість швидкостей обертання шпинделя: 12

Конус отвору шпинделя: Морзе No5 (MT5)

Діаметр наскрізного отвору шпинделя: 40.5 мм

Радіальне биття конічного отвору шпинделя: 0.01-0.02 мм

Токарний патрон: К11-160 (3-кулачковий)

Максимальна кількість різців у розрізувані: 4 шт.

Розмір установного місця під інструмент: 19х22 мм

Крок метричної різьби: 0.2-7 мм

Крок дюймової різьби: 2 1/2-48 1/n"

Крок модульної різьби: 0.2-3.5 94m

Крок діаметральної різьби: 8-120 π/DP

Діапазон автоматичної поздовжньої подачі: 0.1-1.4 мм/об

Діапазон автоматичної поперечної подачі: 0.045-0.6 мм/об

Поперечний хід задньої бабки: ±15 мм

Конус задньої бабки: Морзе No3 (MT3)

Діаметр пінолі задньої бабки: 35 мм

Хід пінолі задньої бабки: 100 мм

Ціна поділки шкали лімба на супорті: 0.05 мм (0.002")

Ціна поділки шкали лімба на поперечному полозку: 0.025 мм (0.001")

Ціна поділки шкали лімба на верхньому полозку: 0.025 мм (0.001")

Ціна поділки шкали лімба пінолі задньої бабки: 0.5 мм (0.02")

Матеріал станини: чавун

Габаритні розміри: 1520х700х580 мм

Вага нетто: ~350 кг

• Токарний верстат CJM360

• Додаткові зубчасті колеса (2 шт.)

• Запасний клиновий ремінь

• Токарний упорний центр МТ5

• Зворотні кулачки (3 шт.)

• Ключ для токарного патрона

• Ключі шестигранники (2 шт.)

• Ключі ріжкові (2 шт.)

• Ключ для різцетримача
