КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

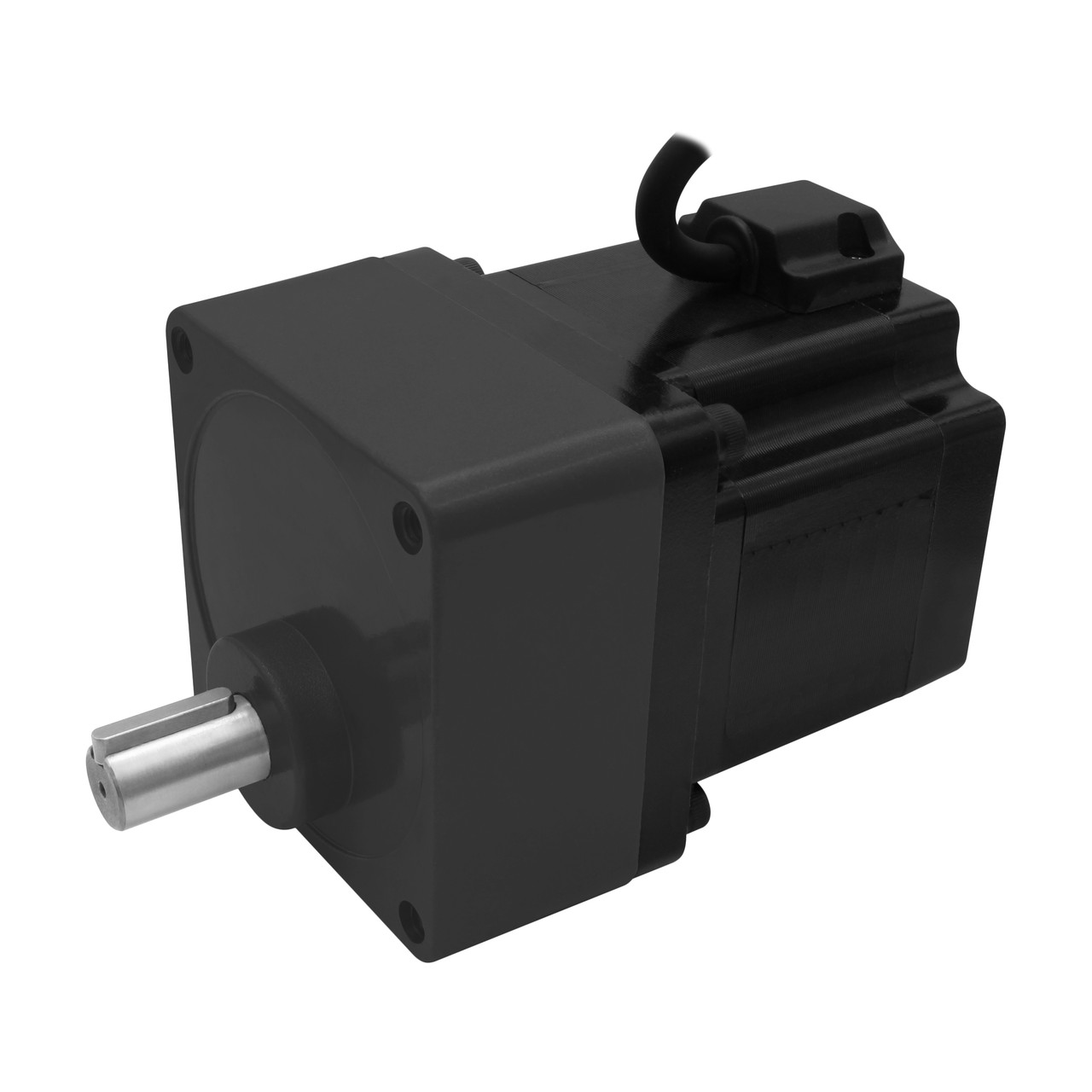

Кроковий двигун з понижуючим циліндричним редуктором 1:10 86BYG250B-10K, кроковий мотор-редуктор, фото 3
Кроковий двигун з понижуючим циліндричним редуктором 1:10 86BYG250B-10K, кроковий мотор-редуктор, фото 1
Кроковий двигун з понижуючим циліндричним редуктором 1:10 86BYG250B-10K, кроковий мотор-редуктор, фото 4
Кроковий двигун з понижуючим циліндричним редуктором 1:10 86BYG250B-10K, кроковий мотор-редуктор, фото 5

Кроковий двигун з понижуючим циліндричним редуктором 1:10 86BYG250B-10K, кроковий мотор-редуктор

Опис
Характеристики
Інформація для замовлення

Кроковий двигун зі знижувальним циліндричним редуктором 1:10 86BYG250B-10K, промисловий кроковий мотор-редуктор

86BYG250B-10K - мотор-редуктор, що складається з двофазного крокового двигуна з моментом утримання 4.5 Нм і циліндричного редуктора з передавальним відношенням 1:10, який зменшує швидкість обертання вала на виході збільшуючи при цьому крутний момент.

Розбірна конструкція дає можливість, у разі необхідності, замінити одне з комплектуючих (наприклад: установка редуктора з іншого редукцією). Зубчасті колеса передачі виготовлені зі спеціальної легованої сталі. Тому, максимальний момент утримання на виході складає 40 Нм.

Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна.

Таке обладнання використовується в системах позиціювання, де необхідно просте, недороге і довговічне рішення.

Область застосування: фрезерні, гравіювальні та лазерні верстати, пакувальне і поліграфічне обладнання, модулі лінійного переміщення, розкрійні комплекси тощо.



Особливості:

  • Висока стабільність моменту утримання

  • Висока ефективність

  • Низький рівень шуму

  • Сталеві шестерні

  • Розбірна конструкція

  • Простота в монтажі

  • Тривалий термін служби при своєчасному обслуговуванні



Технічні характеристики:

Модель: 86BYG250B-10K

Тип корпусу: циліндричний

Номінальна передатне відношення: 1:10

Дійсне передатне відношення: 1:9.7

Кількість фаз: 2

Струм фази: 5.8 А

Момент утримання двигуна: 4.5 Нм

Момент утримання на виході редуктора: 40 Нм

Кутовий крок двигуна: 1.8°

Люфт вихідного валу редуктора: ≤25 arcmin (≤0.42°)

Ефективність редуктора: ≥97 %

Кількість висновків: 4

Довжина проводки: ~700 мм

Клас ізоляції: В

Спосіб кріплення: фланцевий

Розмір фланця: 90 мм

Діаметр вихідного валу редуктора: 15 мм

Шпонка вихідного валу редуктора: 5 мм

Робоча температура двигуна: 0...80 °C

Температура навколишнього середовища: -20...+50 °C

Відносна вологість при експлуатації: ≤95%

Вага (мотор + редуктор): ~3.2 кг

Комплект постачання
  • Кроковий мотор-редуктор 1:10 86BYG250B-10K (1 шт.)
До цього мотор-редуктору у нас можна придбати

Драйвери крокового двигуна Драйвер контролер крокового двигуна CW8060 ЧПУ CNC 6A, фото 2







Дивіться всі наші оголошення

Основні
ТипМотор-редуктор
Максимальний крутний момент40 нм
СтанНовий
Країна виробникКитай
Номінальне передавальне число10
Тип корпусуЛитий
Матеріал корпусуАлюміній
Тип редуктораЦиліндричний
Розташування валів редуктораГоризонтальне
Дійсне передаточне число9.7
Додаткові характеристики
Спосіб кріпленняФланцевий
Вага3.2 кг
ККД, не менше0.97
Основні
Кількість фаз2
Клас ізоляціїВ
Робоча температура двигуна0...80 °C
Температура навколишнього середовища-20...+50 °C
Кількість висновків4
Момент утримання двигуна4.5 Нм
Струм фази5.8 А
Кутовий крок двигуна1.8°
Люфт вихідного валу редуктора≤25 arcmin (≤0.42°)
Довжина проводки~700 мм
Діаметр вихідного валу редуктора15 мм
Шпонка вихідного валу редуктора5 мм
Відносна вологість при експлуатації≤95%
