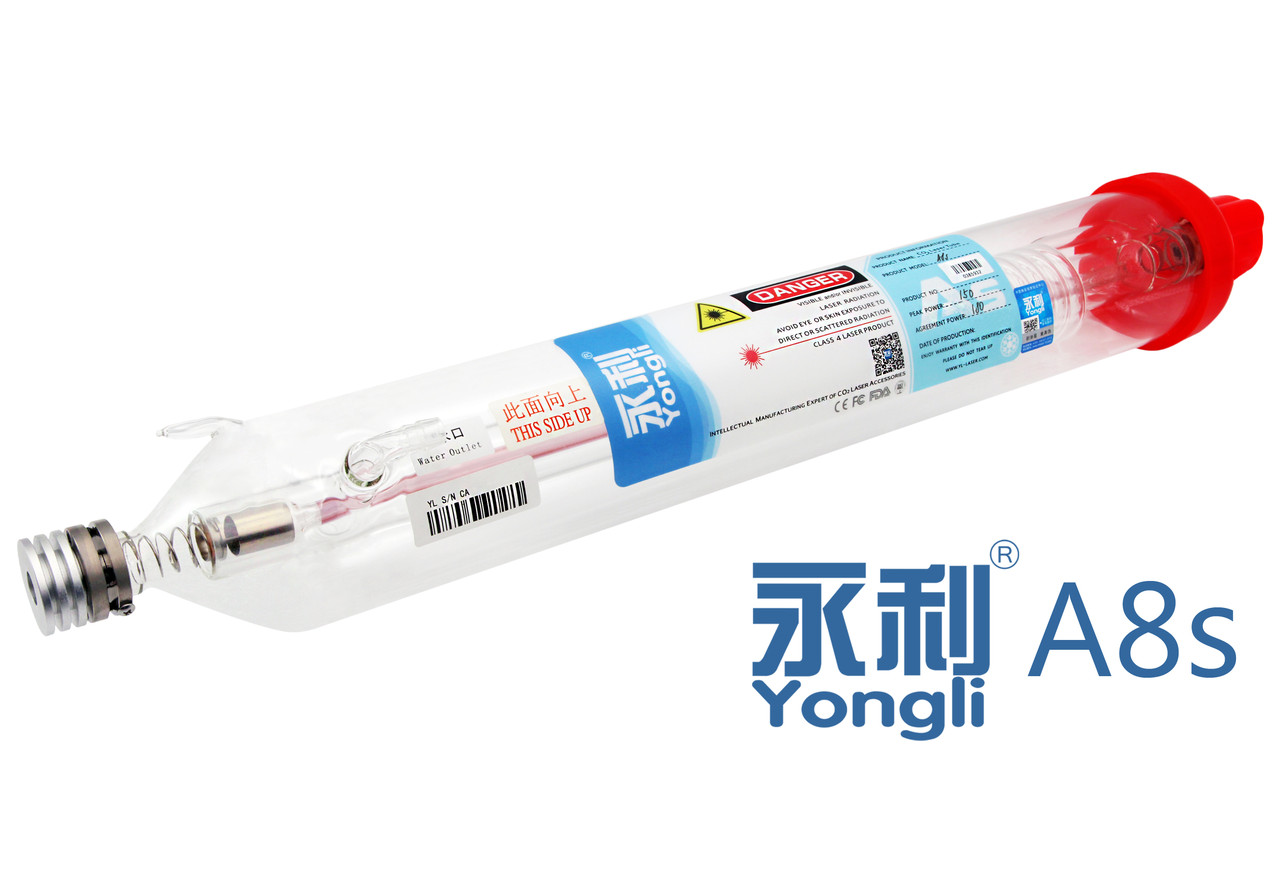

Лазерна трубка CO2 Yongli A8s 150 Вт для верстата зі ЧПУ, лазерний випромінювач CO2

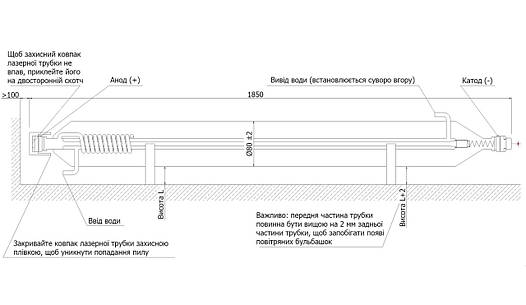

Yongli A8s - високопродуктивна лазерна трубка серії As від великої компанії Jilin Yongli Laser Technology номінальною потужністю 150 Вт. Конструктивно цей пристрій являє собою скляну колбу діаметром 80 мм і завдовжки 1850 мм усередині якої містяться: внутрішня трубка із сумішшю з газів CO2-N2-He (місце формування лазерного випромінювання), зовнішня трубка (захищає серцевину від зовнішніх впливів, також усередині неї циркулює охолоджувальна рідина) і змієвик. Також на лівому торці виробу (на стороні анода) розташоване спеціальне дзеркало, яке відбиває промінь у протилежний бік, тобто в напрямку напівпрозорого дзеркала (знаходиться на боці катода), через який власне і проходить лазерний промінь. Анод і катод в свою чергу є електродами на які подається електричний струм від блока високої напруги.

Yongli A8s забезпечує малу лазерну крапку з великою концентрацією енергії й чіткий, стабільний потік без розсіювання і пульсації, що дає чудовий результат як під час гравіювання, так і під час різання різних матеріалів.

Оскільки такий тип лазера має підвищену тепловіддачу під час роботи, для збільшення терміну експлуатації трубки потрібне використання системи рідинного охолодження. Подача води та її злив відбувається через спеціальні патрубки під дією зовнішньої помпи (чилера). Головною вадою трубки CO2 є втрата властивостей (зниження потужності) з плином часу незалежно від годин напрацювання. Це відбувається внаслідок деградації газової суміші.

Принцип роботи лазерної трубки: завдяки високовольтним імпульсам, що виходять від блока високої напруги, у внутрішній трубці відбувається розпалювання газу. У цей момент його молекули іонізуються. Постійний електричний струм, який протікає через випромінювач, приводить іони в стан, за якого вони починають виділяти фотони. На виході з трубки лазерний промінь потрапляє через систему відбивачів на фокусувальну лінзу, яка формує дуже тонкий і потужний промінь, який виконує оброблення матеріалу.

Особливості:

• Висока якість виробу завдяки першокласним комплектуючим

• Міцна скляна колба від відомого виробника SCHOTT (Німеччина)

• Внутрішня оптика від відомого виробника II-VI Infrared (США)

• Висока та стабільна потужність випромінювання

• Можливість оброблення різних металевих і неметалевих матеріалів

• Висока швидкість оброблення матеріалів

• Гвинтове під'єднання дротів

• Наявність захисного ковпака із силікону

• Простота у встановленні

• Прийнятна ціна

• Тривалий термін експлуатації

Застосування: лазерний верстат на основі трубки CO2

Оброблювані матеріали: метали та неметалі

Різання: картон, папір, гума, шкіра, тканина, фанера, дерево, оргскло, акрил, пластик, пінополістирол, алюміній, латунь, чорний метал і т. п.

 Технічні характеристики:

Виробник: Jilin Yongli Laser Technology

Серія: As

Модель: A8s

Номінальна потужність: 150 Вт

Максимальна потужність: 180 Вт

Ступінь стабілізації потужності: ≤5%

Робоча напруга: 22 кВ

Напруга запалювання: 34 кВ

Рекомендований блок розпалювання: YL-U2 або аналог

Робочий струм (рекомендований): 28 мА

Піковий струм: 35 мА

Довжина хвилі: 10.6 мкм

Газова суміш: вуглекислий газ, азот, гелій (СO2-N2-He)

Режим випромінювання: імпульсний

Мода випромінювання: багатомодове

Оброблювані матеріали: метали та неметали (як правило, різання)

Діаметр: 80 мм ±2 мм

Довжина: 1850 мм

Кріплення дротів: гвинтове

Захист анода: силіконовий ковпак

Наявність каталізатора: є

Тип охолодження: рідинний (водяний)

Швидкість водообміну відповідного чиллера: 3-13 л/хв

Рекомендована температура охолоджувальної рідини: +20...+30 °С

Температура довкілля: +15...+30 °С

Вологість довкілля: 30...60%

Термін служби: ~12000 годин

Вага в упаковці: 7 кг
