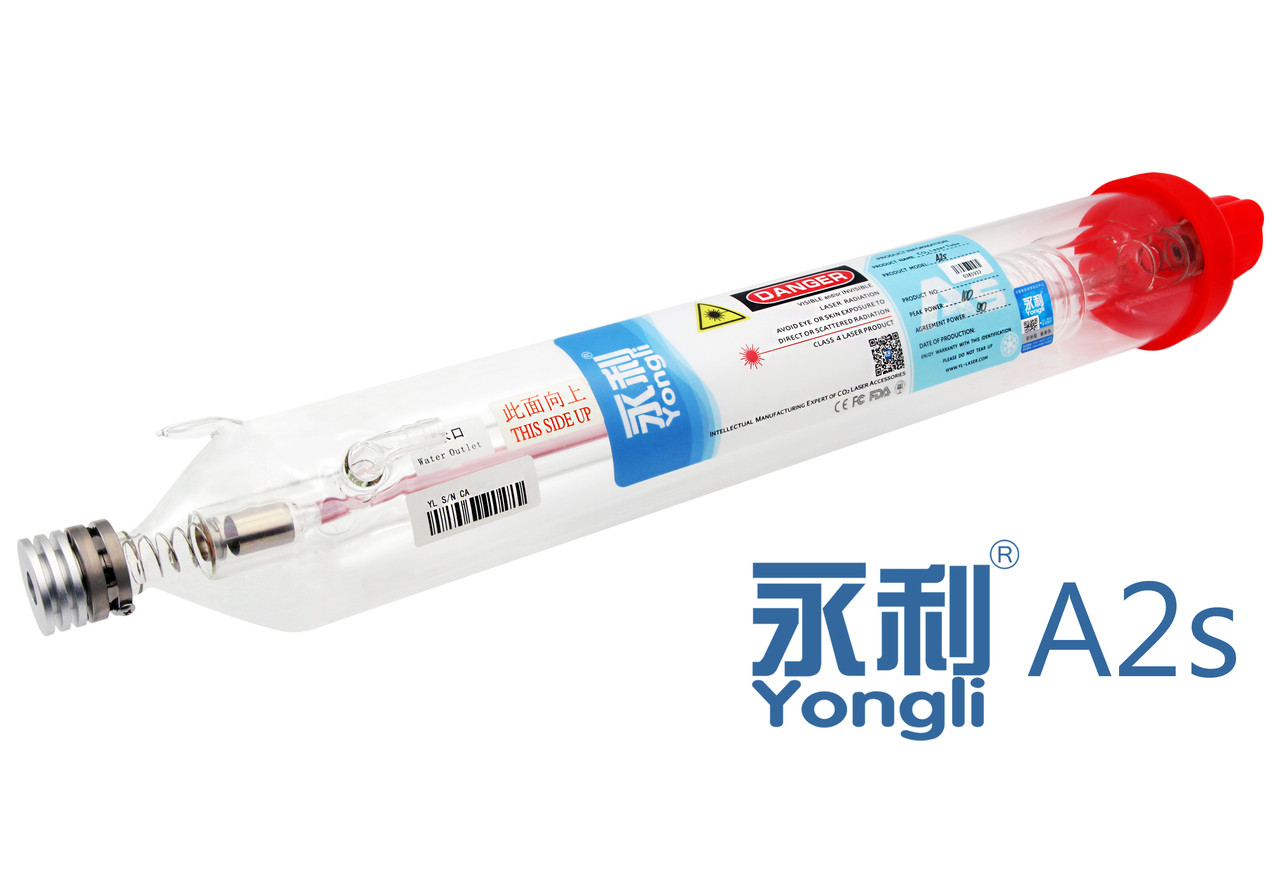

Лазерна трубка CO2 Yongli A2s 90 Вт для гравера, лазерний випромінювач CO2 для верстата з ЧПУ

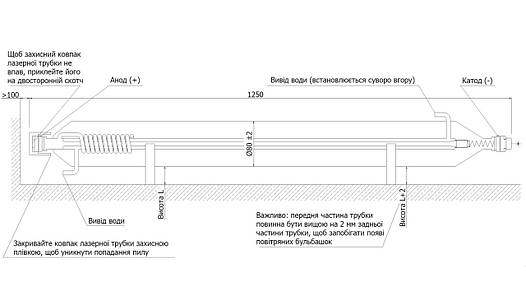

Yongli A2s - високопродуктивна лазерна трубка серії As від великої компанії Jilin Yongli Laser Technology номінальною потужністю 90 Вт. Конструктивно даний пристрій являє собою скляну колбу діаметром 80 мм і довжиною 1250 мм всередині якої знаходяться: внутрішня трубка (місце формування лазерного випромінювання) з сумішшю газів CO2-N2-He, зовнішня трубка (захищає серцевину від зовнішніх впливів, також всередині неї циркулює охолоджуюча рідина) і змійовик. На лівому торці вироби (на стороні анода) розташоване спеціальне дзеркало, яке відображає промінь в протилежну сторону, тобто в напрямку напівпрозорого дзеркала (знаходиться на стороні катода), через яке, власне, і проходить лазерний промінь. Анод і катод в свою чергу є електродами на які подається електричний струм від блоку високої напруги.

Yongli A2s забезпечує малу лазерну пляму з великою концентрацією енергії та чіткий, стабільний потік розсіювання і пульсації, що дає відмінний результат як при гравіюванні, так і при різанні різних матеріалів.

Так як такий тип лазера має підвищену тепловіддачу при роботі, для збільшення терміну служби трубки, потрібно використання системи рідинного охолодження. Подача води та її злив відбувається через спеціальні патрубки під дією зовнішньої помпи (чиллера). Головним недоліком трубки CO2 є втрата властивостей (зниження потужності) по закінченні часу незалежно від годин напрацювання. Це відбувається внаслідок деградації газової суміші.



Принцип роботи лазерної трубки: шляхом високовольтних імпульсів, що виходять від блоку високої напруги, у внутрішній трубці відбувається розпал газу. У цей момент його молекули іонізуються. Постійний електричний струм, який протікає через випромінювач, призводить іони в стан при якому вони починають виділяти фотони. На виході з трубки лазерний промінь потрапляє через систему відбивачів на фокусуючу лінзу формує дуже тонкий і потужний промінь, який і виконує обробку матеріалу.



Особливості:

  • Висока якість виробу шляхом першокласних комплектуючих

  • Міцна скляна колба від відомого виробника SCHOTT (Німеччина)

  • Внутрішня оптика від відомого виробника II-VI Infrared (США)

  • Висока і стабільна потужність випромінювання

  • Можливість обробки різних неметалевих матеріалів

  • Висока швидкість обробки матеріалів

  • Гвинтове з'єднання проводів

  • Наявність захисного ковпака з силікону

  • Простота в установці

  • Прийнятна ціна

  • Тривалий термін служби



Застосування: лазерний верстати на основі трубки CO2



Оброблювані матеріали: неметали

Гравіювання: картон, папір, гума, шкіра, тканина, фанера, дерево, оргскло, акрил, пластик, пінополістирол, кераміка, мармур і т. п.

Різання: картон, папір, гума, шкіра, тканина, фанера, дерево, оргскло, акрил, пластик, пінополістирол, і т. п.



Технічні характеристики:

Виробник: Jilin Yongli Laser Technology

Серія: As

Модель: A2s

Номінальна потужність: 90 Вт

Максимальна потужність: 100 Вт

Ступінь стабілізації потужності: ≤5%

Робоча напруга: 18 кВ

Напруга запалювання: 25 кВ

Рекомендований блок розпалу: YL-U1 або аналог

Робочий струм (рекомендований) 21 мА

Піковий струм: 26 мА

Довжина хвилі: 10.6 мкм

Газова суміш: вуглекислий газ, азот, гелій (СО2-N2-He)

Режим випромінювання: імпульсний

Мода випромінювання: багатомодове

Оброблювані матеріали: неметали (різання і гравіювання)

Діаметр: 80 мм ±2 мм

Довжина: 1250 мм

Кріплення проводів: гвинтове

Захист анода: силіконовий ковпак

Наявність каталізатора: присутній

Тип охолодження: рідинний (водяний)

Швидкість водообміну відповідного чиллера: 3-13 л/хв

Рекомендована температура охолоджуючої рідини: +20...+30 °С

Температура навколишнього середовища: +15...+30 °С

Вологість навколишнього середовища: 30...60%

Термін служби: ~12000 годин

Вага в упаковці: 4 кг

Корисні поради!
  • Потужність високовольтного блоку живлення повинна бути вище на 10-20 % номінальної потужності лазерної трубки, або хоча б дорівнює їй. Так як якщо блок живлення буде працювати на пікових навантаженнях - швидко вийде з ладу і "посадить потужність лазерної трубки.

  • Режим роботи лазерного випромінювача не повинен перевищувати 90% від її номінальної потужності.

  • При роботі з лазером не дивіться безпосередньо на лазерний промінь, завжди надягайте захисні окуляри. Уникайте попадання в очі або на шкіру прямих променів лазера.

  • Для охолодження використовуйте тільки чисту дистильовану воду. Використання антифризу або тосола не рекомендується!

  • Порядок дій при забрудненні поверхонь дзеркал: відключити напругу живлення лазера; здути пил з поверхні дзеркала; розбризкати чистий спирт на поверхні дзеркала; включити лазер тільки після випаровування спирту; якщо перераховані методи неефективні, слід звернутися до фахівця.

  • Заборонено чистити дзеркало лазерної трубки ацетоном!

  • При випробуванні лазерного променя потрібно перебувати в 30 см від вихідного дзеркала!

Комплект постачання
  • Лазерна трубка CO2 Yongli A2s 90 Вт (1 шт.)
Увага! Кабелі для підключення трубки до джерела живлення в комплект постачання не входять!
До цієї трубки у нас можна придбати

Блок живлення високої напруги для лазерної трубки CO2 DY13 100 ВтБлок питания высокого напряжения для лазерной трубки CO2 DY13 100 Вт, фото 2

Промисловий чиллер S&A CW-5000AGПромышленный чиллер S&A CW-5000AG, фото 2

Окуляри захисні для CO2 лазера GCO2-9500/12000-OD7+ Очки защитные для CO2 лазера GCO2-9500/12000-OD7+, фото 2



Дивіться всі наші оголошення





Основні
ВиробникYongli
Країна виробникКитай
Гарантійний термін6 міс
Основні
Довжина1250 мм
Піковий струм26 мА
СеріяAs
Діаметр80 мм ±2 мм
Вологість навколишнього середовища30...60%
Температура навколишнього середовища+15...+30 °С
МодельA2s
Термін служби~12000 годин
Номінальна потужність90 Вт
Максимальна потужність100 Вт
Напруга запалювання25 кВ
Рекомендований блок розпалуYL-U1 або аналог
Довжина хвилі10.6 мкм
Газова сумішвуглекислий газ, азот, гелій (СО2-N2-He)
Режим випромінюванняімпульсний
Мода випромінюваннябагатомодове
Оброблювані матеріалинеметали (різання і гравіювання)
Кріплення проводівгвинтове
Захист анодасиліконовий ковпак
Наявність каталізатораприсутній
Тип охолодженнярідинний (водяний)
Рекомендована температура охолоджуючої рідини+20...+30 °С
Вага в упаковці4 кг
Робоча напруга18 кВ
Ступінь стабілізації потужності≤5%
Швидкість водообміну відповідного чиллера3-13 л/мин
Робочий струм (рекомендований)21 мА
