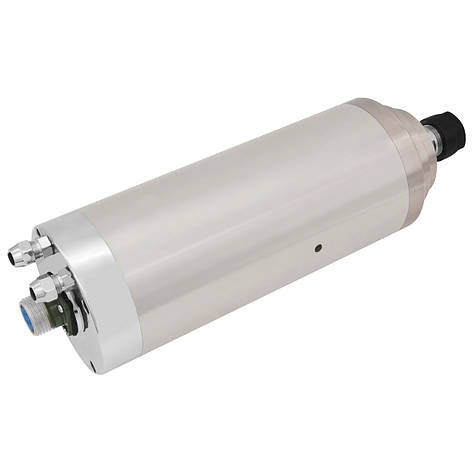

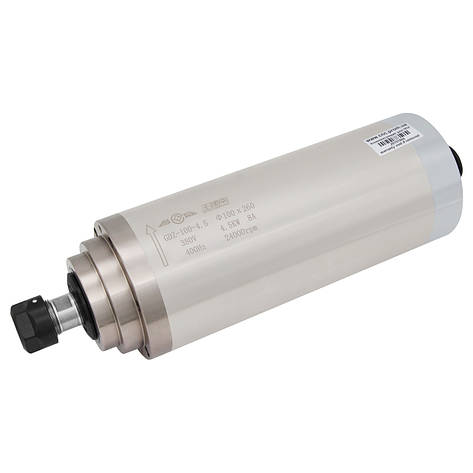

Трифазний циліндричний шпиндель з водяним охолодженням GDZ-100-4.5 Ø100Х260 (4.5 кВт, 380 В, 8 А, ER20) для фрезерного верстата з ЧПК

GDZ-100-4.5 Ø100Х260 - високошвидкісний трифазний шпиндель потужністю 4.5 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення дерева, пластику та м'яких металів. Електродвигун цієї моделі обладнаний чотирма високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.

Установка інструмента виконується ручним способом — фреза кріпиться в цанговий затискач і затискається гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

GDZ-100-4.5 Ø100Х260 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися й в іншому обладнанні.

Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. електродвигун має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

 Технічні характеристики:

Модель: GDZ-100-4.5 Ø100Х260

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 100 мм

Потужність: 4.5 кВт

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 8 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Крутний момент: 1.8 Нм

Конус: ER20

Модель гайки: ER20-А (М25х1.5)

Радіальне биття: ≤0.01 мм

Підшипники: 2х7005C P4, 2х7003C P4

Максимальна робоча температура підшипникової опори: 65°С

Клас захисту: ІР54

Вага: 10.6 кг

• Шпиндель GDZ-100-4.5 Ø100Х260 (1 шт.)
• Роз'єм для під'єднання YD20J4TP (1 шт.)
• Цанга (1 шт.)
