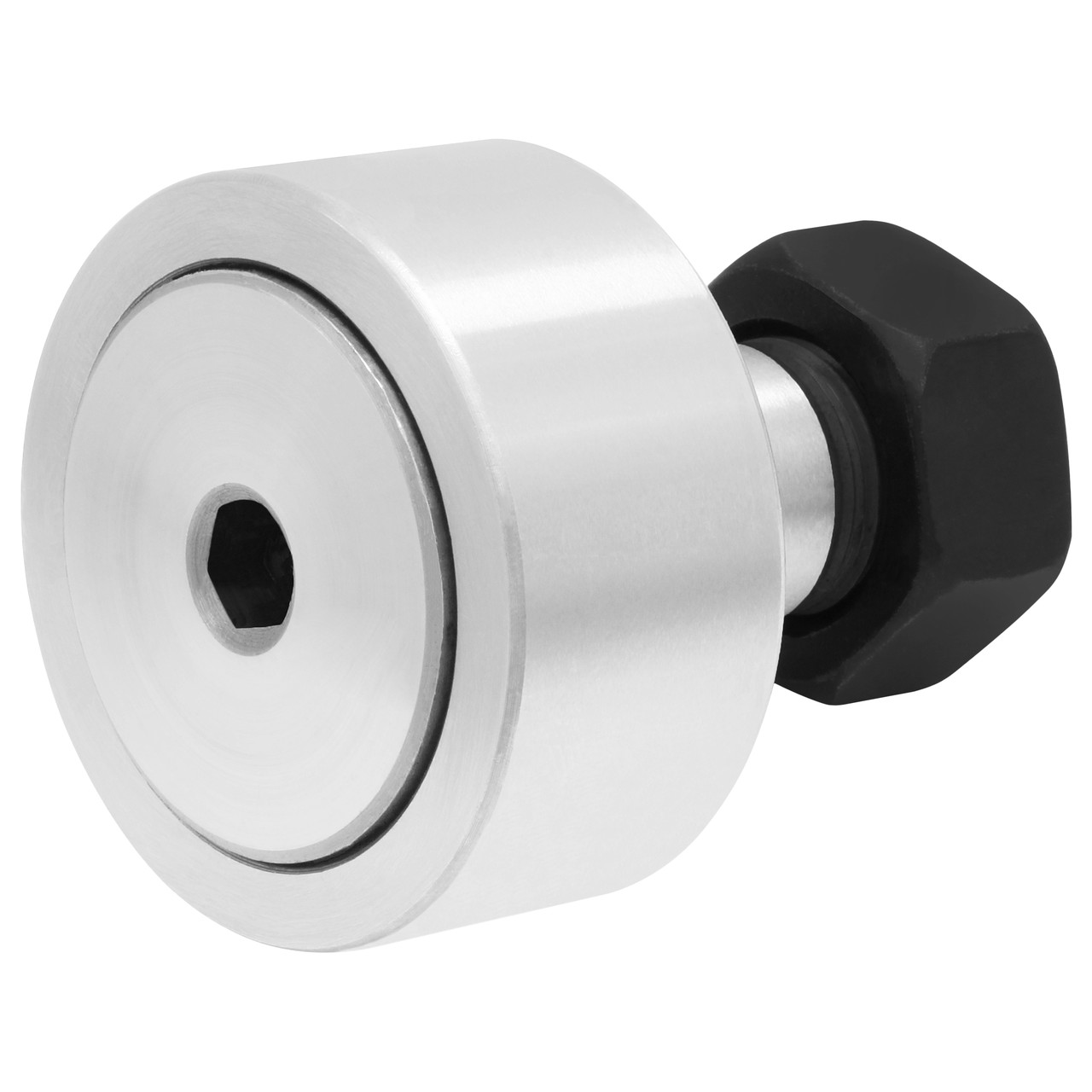

Опорний ролик на голчастому підшипнику з сапфою KR80 (CF30) (D = 80 мм, d = 30 мм) роликова опора діаметром 80 мм

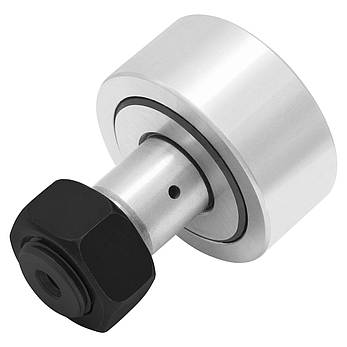

Конструктивно опорний ролик KR80 являє собою голчастий підшипник (зовнішній діаметр 80 мм) встановлений на вісь з нарізною частиною (нагадує форму болта). Зовнішнє кільце підшипника має сферичну (випуклу) форму і є досить товстим, позаяк слугує як робочої поверхні обгортання. На сапфі є мастильний отвір.

Такий вузол здатний витримувати високі радіальні і невеликі осьові навантаження, що виникають у разі зміщення та перекосу вала під час роботи. Водночас ролик призначений для роботи на порівняно низьких швидкостях обертання або коливальних рухах.

Оскільки ролик може котитися будь-якою плоскою поверхнею (прямокутна сталева труба, швелер, алюмінієвий профіль та ін.), його використовують для побудови економних лінійних переміщень у різних механізмах: конвеєрах, транспортерах, металообробних верстатах, медичному обладнанні, сільськогосподарській техніці тощо.

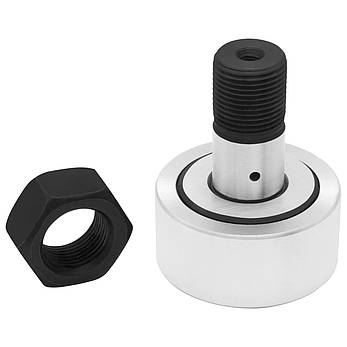

Модель KR80 комплектується кріпильною гайкою.

Особливості:

• Висока точність (гладка та рівна поверхня)

• Витримування високих радіальних навантажень і невеликих осьових (у разі зміщення та перекосу вала під час роботи)

• Витримування ударних навантажень

• Висока надійність

• Робота на порівняно низьких швидкостях

• Висока зносостійкість

• Тиша під час роботи

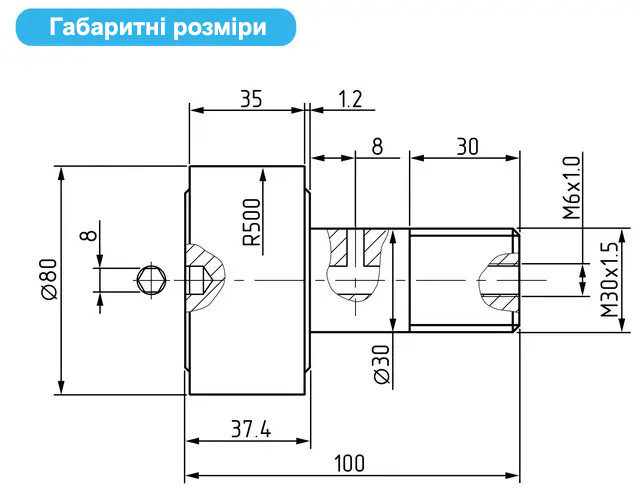

 Технічні характеристики

Модель ролика: KR80

Зовнішній діаметр ролика: 80 мм

Внутрішній діаметр ролика: 30 мм

Ширина ролика: 35 мм

Загальна довжина виробу: 100 мм

Різьба: М30х1.5

Матеріал підшипника: підшипникова сталь

Тип цапфи: шестигранний

Тип підшипника кочення: роликовий

Форма тіла кочення: голчаста

Кількість рядів тіл кочення: 1

Форма зовнішнього кільця підшипника: сферична

Максимальна швидкість обертання: 5 000 об/хв

Вантажність динамічна: 2830 Н

Вантажопідіймальність статична: 3700 Н

Мастильний отвір: так

Сепаратор: немає

Робоча температура: -30...+80 °C

Вага нетто: 1.85 кг
