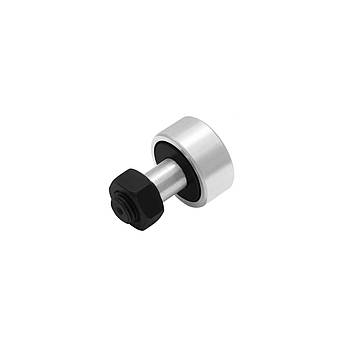

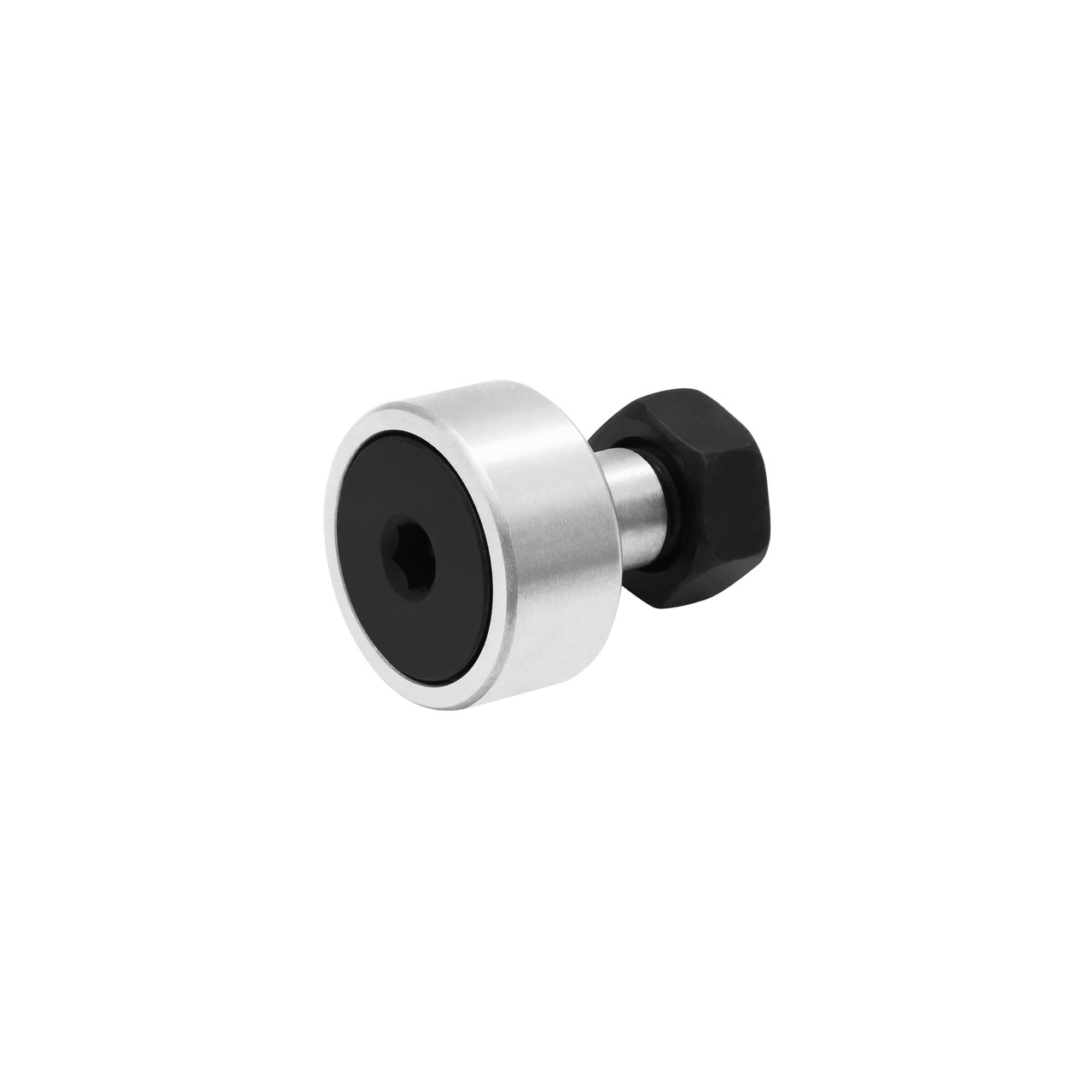

Опорний ролик на голчастому підшипнику з сапфою KR16 (CF6) (D = 16 мм, d = 6 мм), роликова опора діаметром 16 мм

Конструктивно опорний ролик KR16 являє собою голчастий підшипник (зовнішній діаметр 16 мм) встановлений на вісь з нарізною частиною (нагадує форму болта). Зовнішнє кільце підшипника має сферичну (випуклу) форму і є досить товстим, позаяк слугує як робочої поверхні обгортання.

Такий вузол здатний витримувати високі радіальні і невеликі осьові навантаження, що виникають у разі зміщення та перекосу вала під час роботи. Водночас ролик призначений для роботи на порівняно низьких швидкостях обертання або коливальних рухах.

Оскільки ролик може котитися будь-якою плоскою поверхнею (прямокутна сталева труба, швелер, алюмінієвий профіль та ін.), його використовують для побудови економних лінійних переміщень у різних механізмах: конвеєрах, транспортерах, металообробних верстатах, медичному обладнанні, сільськогосподарській техніці тощо.

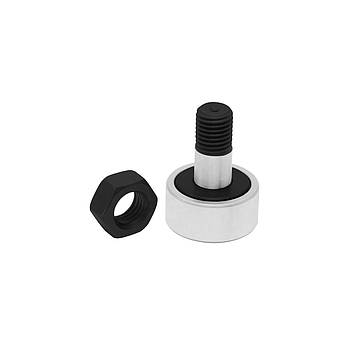

Модель KR16 комплектується кріпильною гайкою.

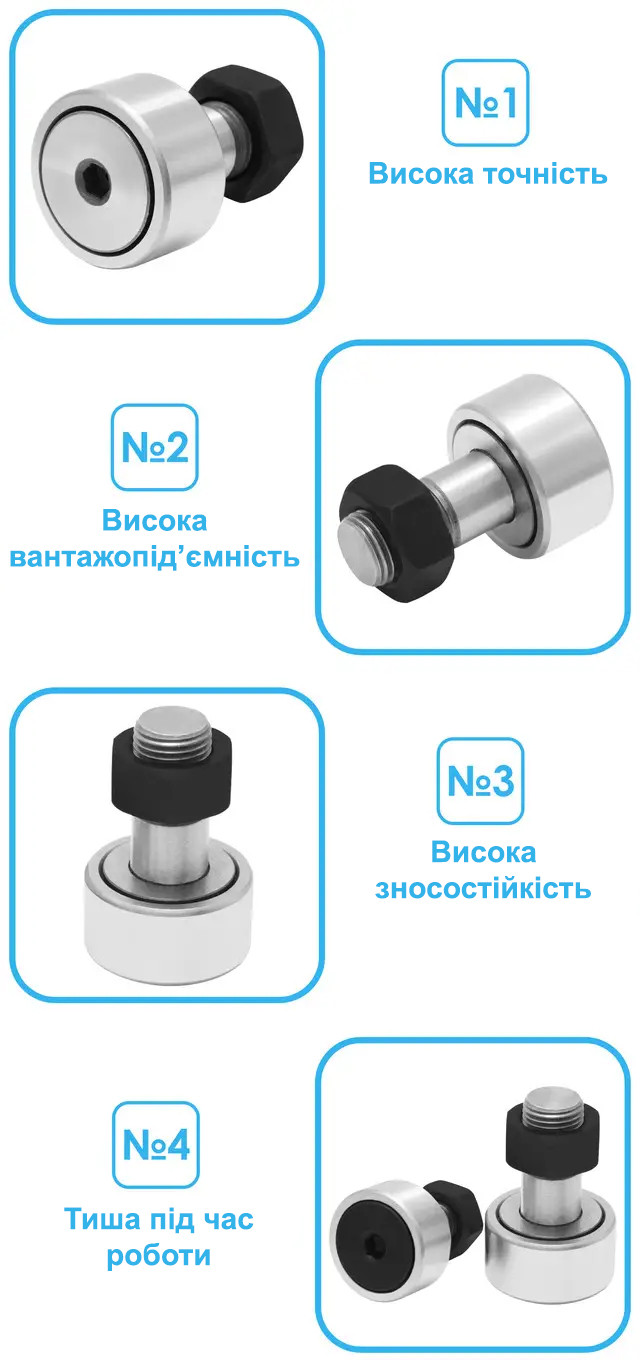

Особливості:

• Висока точність (гладка та рівна поверхня)

• Витримування високих радіальних навантажень і невеликих осьових (у разі зміщення та перекосу вала під час роботи)

• Витримування ударних навантажень

• Висока надійність

• Робота на порівняно низьких швидкостях

• Висока зносостійкість

• Тиша під час роботи

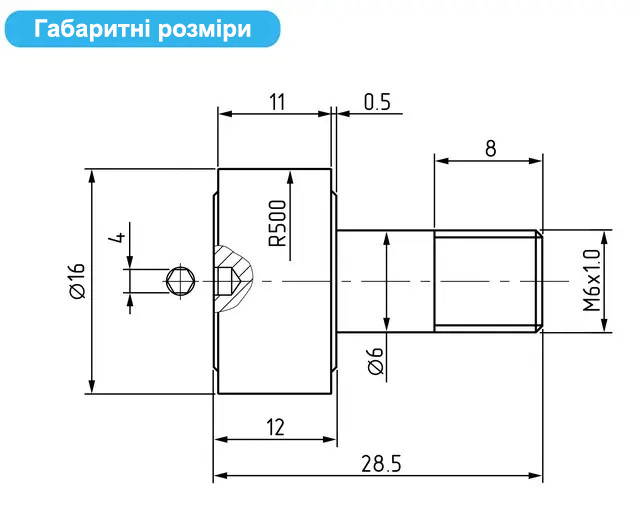

 Технічні характеристики

Модель ролика: KR16

Зовнішній діаметр ролика: 16 мм

Внутрішній діаметр ролика: 6 мм

Ширина ролика: 11 мм

Загальна довжина виробу: 28.5 мм

Різь: М6х1.0

Матеріал підшипника: підшипникова сталь

Тип цапфи: шестигранний

Тип підшипника кочення: роликовий

Форма тіла кочення: голчаста

Кількість рядів тіл кочення: 1

Форма зовнішнього кільця підшипника: сферична

Максимальна швидкість обертання: 25 000 об/хв

Вантажність динамічна: 270 Н

Вантажопідіймальність статична: 170 Н

Мастильний отвір: немає

Сепаратор: немає

Робоча температура: -30...+80 °C

Вага нетто: 22 г

• Опорний ролик KR16 (CF6) (1 шт.)
