Опорний ролик на голчастому підшипнику с цапфою KR13 (CF5) (D=13 мм, d=5 мм), роликова опора діаметром 13 мм

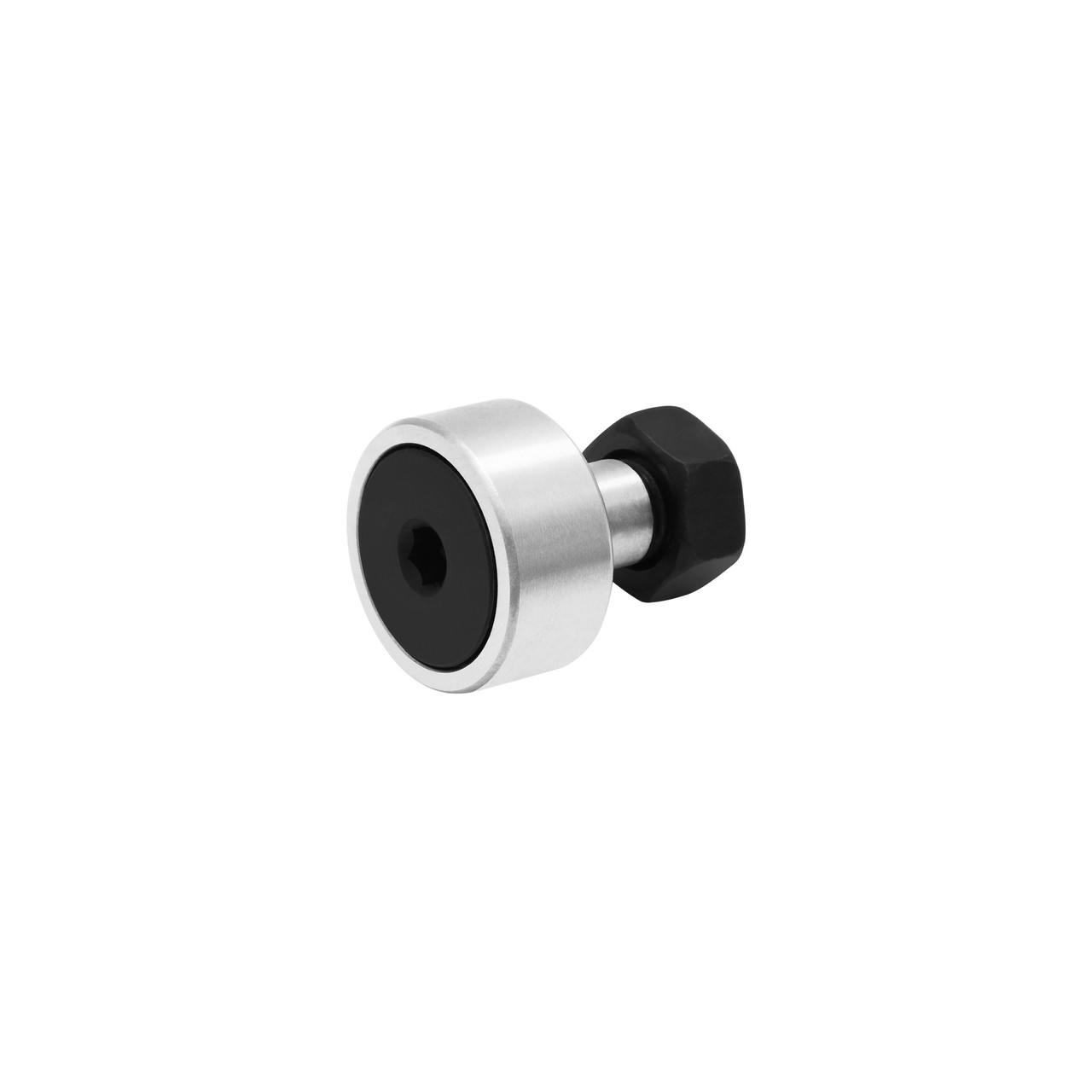

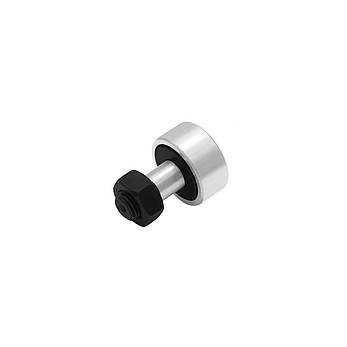

Конструктивно опорний ролик KR13 являє собою голчастий підшипник (зовнішній діаметр 13 мм) встановлений на вісь з різьбовою частиною (нагадує форму болта). Зовнішнє кільце підшипника має сферичну (опуклу) форму і є досить товстим, оскільки виступає в якості робочої поверхні обкатування.

Такий вузол здатний витримувати високі радіальні і невеликі осьові навантаження, що виникають при зміщенні і перекосі валу під час роботи. У той же час ролик призначений для роботи на відносно низьких швидкостях обертання або коливальних рухів.

Так як ролик може котитися по будь-якій плоскій поверхні (прямокутна сталева труба, швелер, алюмінієвий профіль тощо), то його використовують для побудови економічних лінійних переміщень в різних механізмах: конвеєрах, транспортерах, металообробних станках, медичних машинах. п.

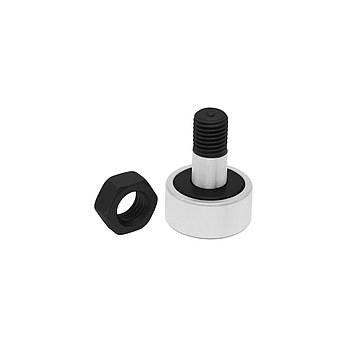

Модель KR13 комплектується кріпильною гайкою.

Особливості:

• Висока точність (гладка і рівна поверхня)

• Витримування високих радіальних навантажень і невеликих осьових (при зміщенні та перекосі валу під час роботи)

• Витримування ударних навантажень

• Висока надійність

• Робота на відносно низьких швидкостях

• Висока зносостійкість

• Тиша під час роботи

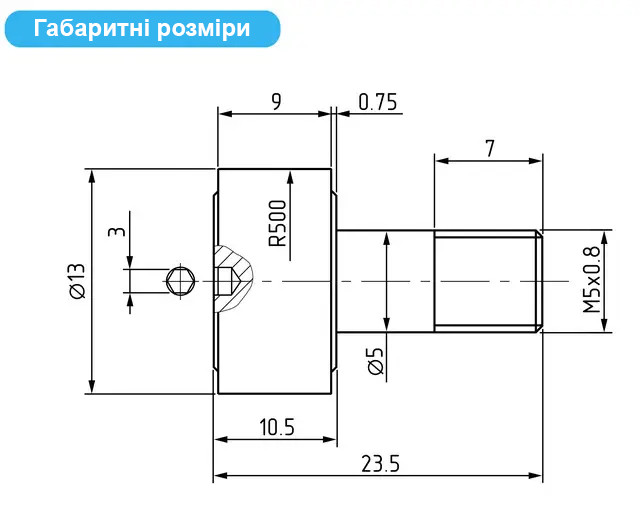

 Технічні характеристики

Модель ролика: KR13

Зовнішній діаметр ролика: 13 мм

Внутрішній діаметр ролика: 5 мм

Ширина ролика: 9 мм

Загальна довжина виробу: 23.5 мм

Різьблення: М5х0.8

Матеріал підшипника: підшипникова сталь

Тип цапфи: шестигранний

Тип підшипника кочення: роликовий

Форма тіла кочення: голчаста

Число рядів тіл кочення: 1

Форма зовнішнього кільця підшипника: сферична

Максимальна швидкість обертання: 29 000 об/хв

Вантажопідйомність динамічна: 280 Н

Вантажопідйомність статична: 180 Н

Мастильний отвір: ні

Сепаратор: ні

Робоча температура: -30...+80 °C

Вага нетто: 12 г
