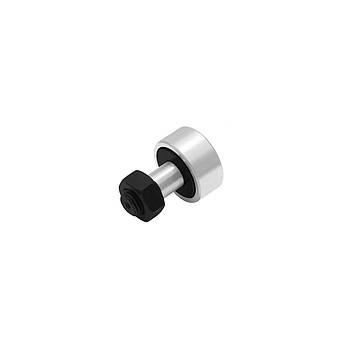

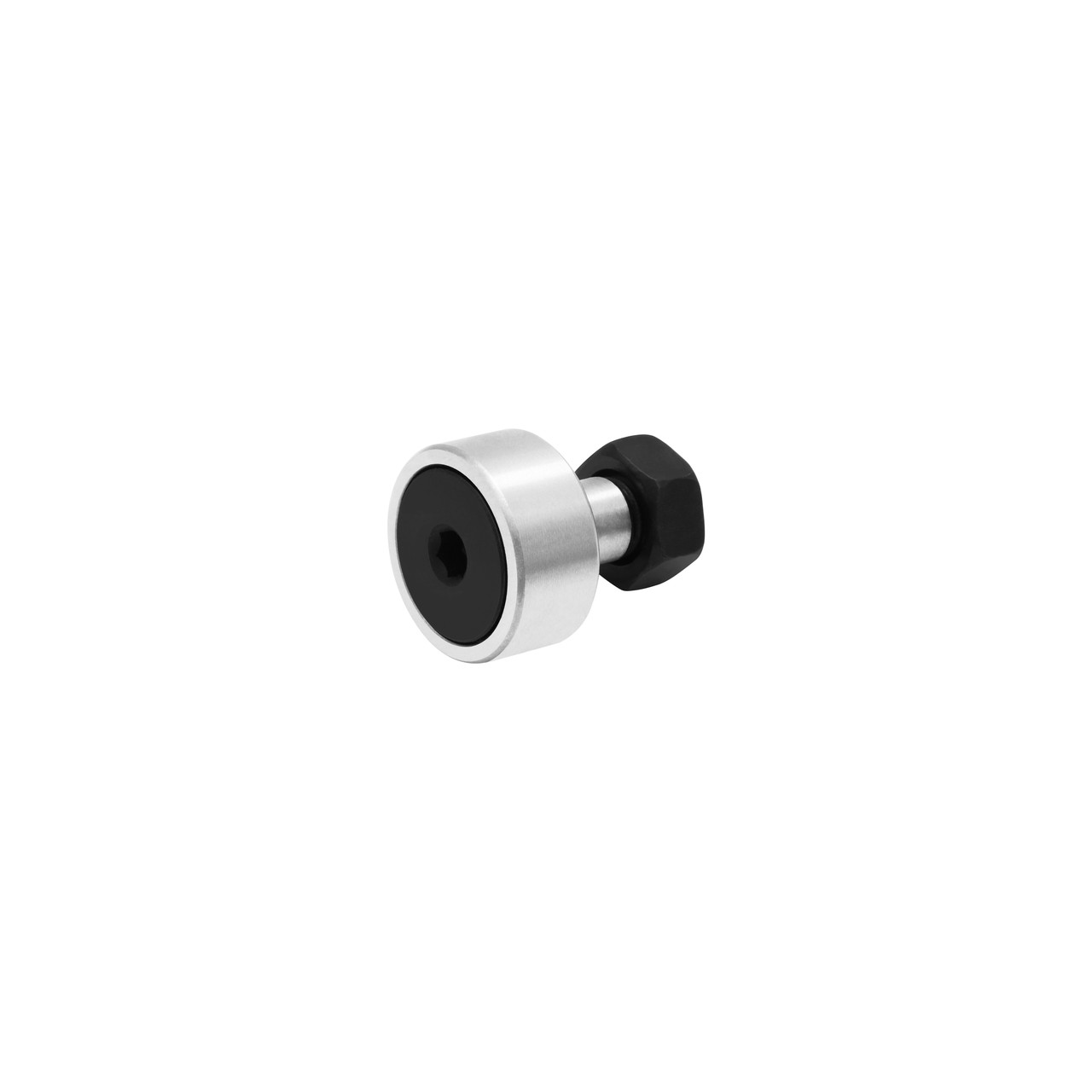

Опорний ролик на голчастому підшипнику з цапфою KR10 (CF3) (D=10 мм, d=3 мм), роликова опора діаметром 10 мм

Конструктивно опорний ролик KR10 являє собою голчастий підшипник (зовнішній діаметр 10 мм) встановлений на вісь з різьбовою частиною (нагадує форму болта). Зовнішнє кільце підшипника має сферичну (опуклу) форму і є досить товстим, так як виступає в якості робочої поверхні обкатування.

Такий вузол здатний витримувати високі радіальні і невеликі осьові навантаження, які виникають при зсуві та перекосі вала під час роботи. Водночас ролик призначений для роботи на відносно низьких швидкостях обертання або коливальних рухах.

Так як ролик може котитися по будь-якій плоскій поверхні (прямокутна сталева труба, швелер, алюмінієвий профіль тощо), то його використовують для побудови економічних лінійних переміщень у різних механізмах: конвеєрах, транспортерах, металообробних верстатах, медичному обладнанні, сільськогосподарської техніки і т. п.

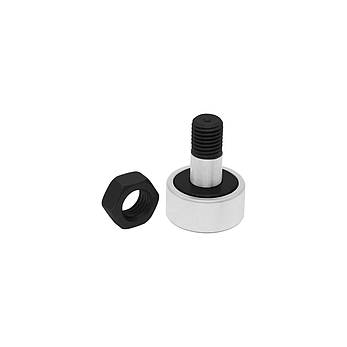

Модель KR10 комплектується кріпильною гайкою.

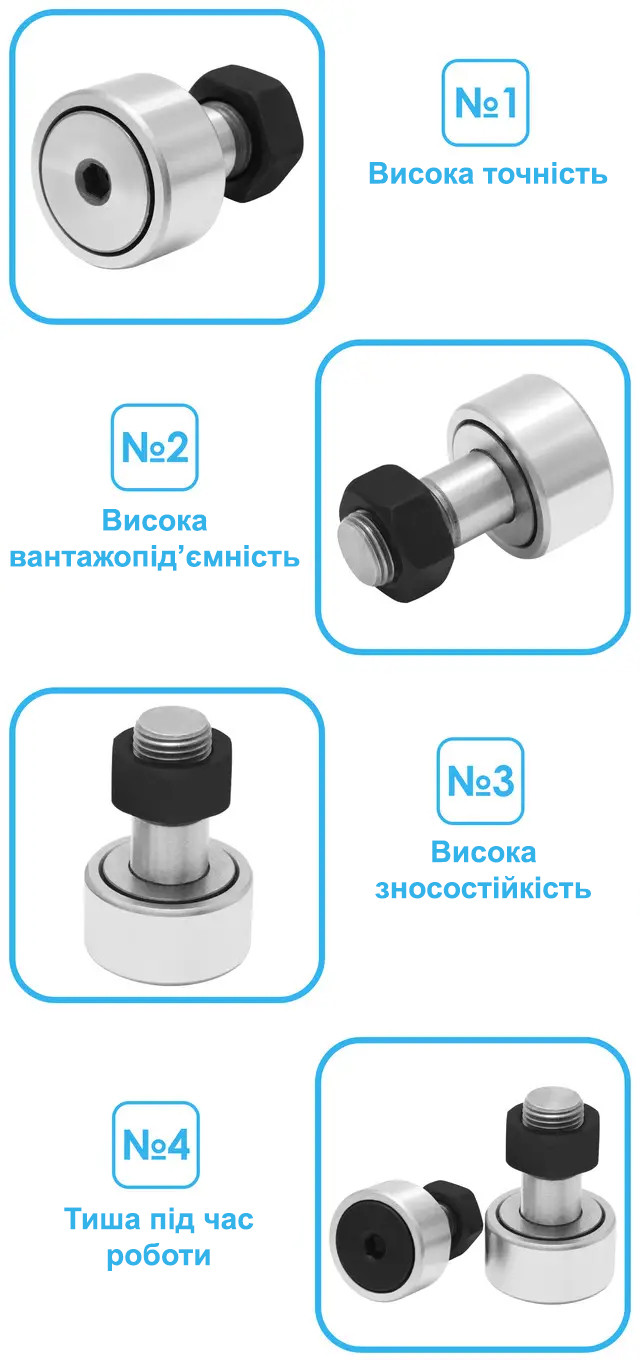

Особливості:

• Висока точність (гладка і рівна поверхня)

• Витримування високих радіальних навантажень і невеликих осьових (при зсуві та перекосі вала під час роботи)

• Витримування ударних навантажень

• Висока надійність

• Робота на відносно низьких швидкостях

• Висока зносостійкість

• Тиша під час роботи

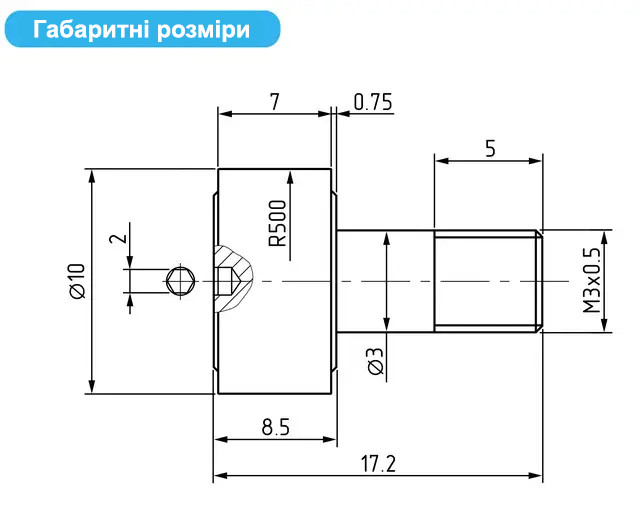

Технічні характеристики

Модель ролика: KR10

Зовнішній діаметр ролика: 10 мм

Внутрішній діаметр ролика: 3 мм

Ширина ролика: 7 мм

Загальна довжина виробу: 17.2 мм

Різьблення: М3х0.5

Матеріал підшипника: підшипникова сталь

Тип цапфи: шестигранний

Тип підшипника кочення: роликовий

Форма тіла кочення: голчаста

Кількість рядів тіл кочення: 1

Форма зовнішнього кільця підшипника: сферична

Максимальна швидкість обертання: 28 000 об/хв

Динамічна вантажопідйомність: 250 Н

Статична вантажопідйомність: 160 Н

Мастильний отвір: немає

Сепаратор: немає

Робоча температура: -30...+80 °C

Вага нетто: 5 г

• Опорний ролик KR10 (CF3) (1 шт.)
