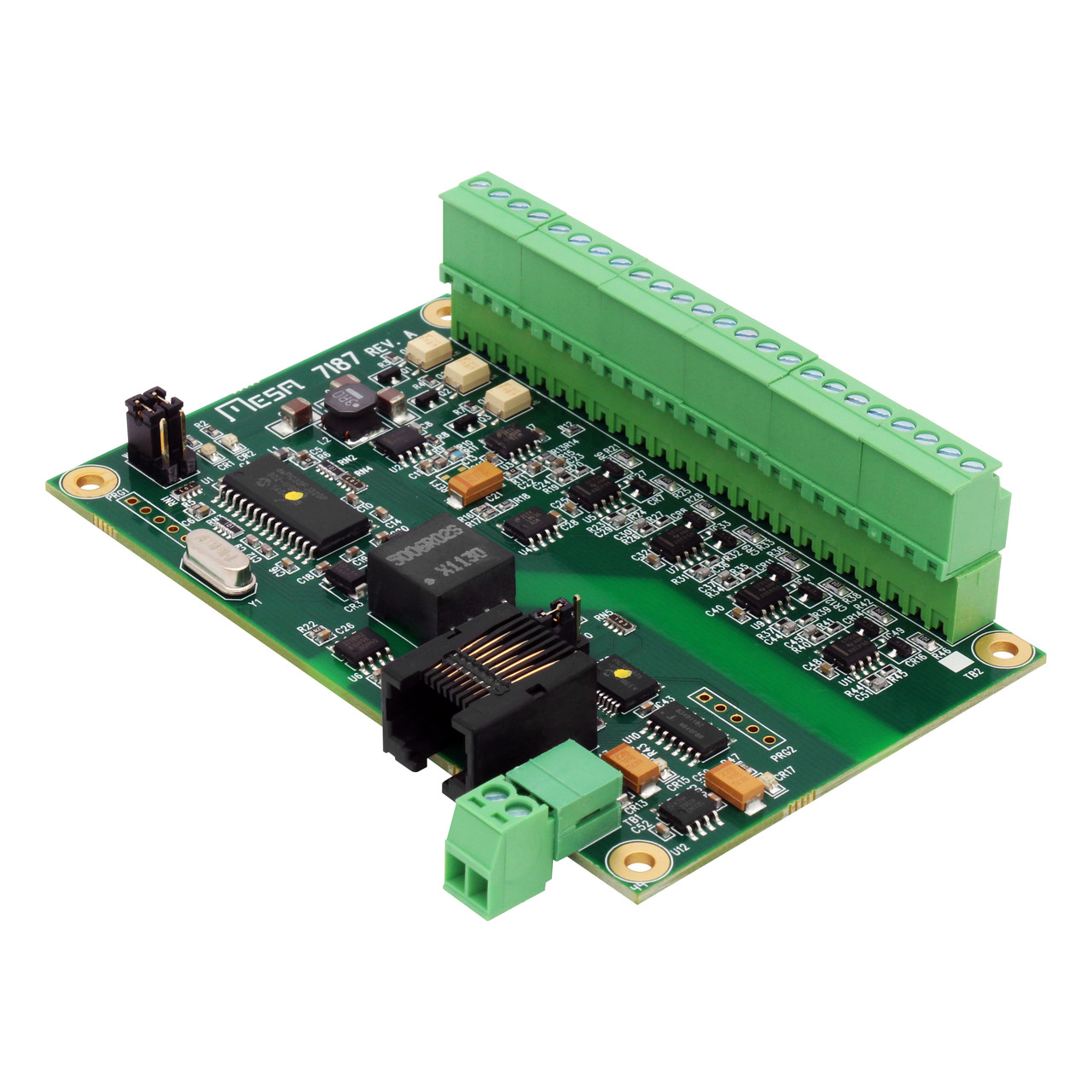

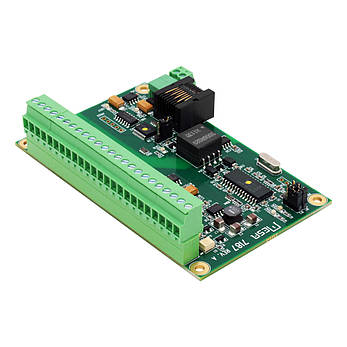

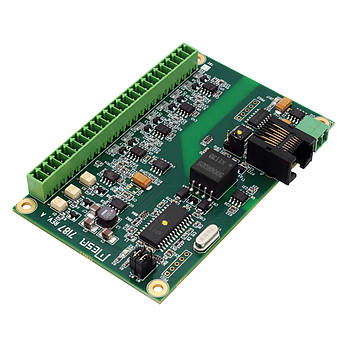

Контролер Mesa Electronics 7I87 ізольована плата віддаленого аналогового вводу
Контролер 7I87 - карта віддаленого ізольованого восьмиканального аналогового вводу + -10 Ст. Всі канали мають 12-бітовИЙ дозвіл і вибір усередненого значення. Всі входи гальванічно ізольовані від комунікацій і віддаленого харчування. Для логометричних додатків передбачено буферизовану опорну напругу A-D. Всі входи мають вхідний опір 100 кОм ±1% і захищені від вхідних перевантажень до 100 Ст. Доступні три виходи оптопари. Інтерфейс RS-422 (роз'єм RJ-45) зі швидкістю 2,5 МБод сумісний з інтелектуальним послідовним інтерфейсом HostMot2s SSLBP, який може підтримувати до 32 карт 7I87, всього 256 аналогових входів з частотою оновлення в реальному часі до 10 кГц. Для всіх ізольованих входів / виходів використовуються вставні гвинтові клеми 3.5 мм.
Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ПРИМІТКА |
| АНАЛОГОВИЙ ВХІД | |||
| Діапазон аналогового входу | -10 | +10 | VDC |
| Точність показників аналогового входу | -0.2 | +0.2 | %FS |
| Нульова точність аналогового входу | -0.1 | +0.1 | %FS |
| Вхідний опір аналогового входу | 99.9 | 100.1 | K Ohm |
| КОНТРОЛЬНИЙ ВИХІД | |||
| Вихідна напруга | 2.45 | 2.55 | VDC |
| ПОТУЖНІСТЬ НА СТОРОНІ ХОСТА | |||
| Напруга живлення | 4.5 | 5.5 | VDC |
| Струм | - | 200 | mA |
| ІЗОЛЯЦІЯ | |||
| ізоляційна напруга | - | 500 | VDC |
| Місткість по ізоляції | - | 50 | pF |
| ОПТОМАТИЧНІ СПОЛУЧЕНІ ВИХОДИ | |||
| ізоляційна напруга | 0 | 500 | VDC |
| Струм | 0 | 50 | mA |
| виключена напруга | 0 | 100 | VDC |
| Напруга при 50mA | 0.2 | 1.0 | VDC |
| ІНТЕРФЕЙС RS-422 | |||
| Максимальна швидкість даних | - | 10 | MBIT/S |
| Діапазон вхідної синфазного режиму | -7 | +12 | Volts |
| Вхідний кінцевий резистор | 131 | 135 | Ohm |
| Вихід низький 24 mA | - | 8 | Volts |
| Вихід високий 24 mA | VCC-8 | - | Volts |
| НАВКОЛИШНЄ СЕРЕДОВИЩЕ | |||
| Робоча температура | -40 | +85 | °С |
Розміри плати в дюймах:
Розташування роз'ємів:
Інструкцію по експлуатації контролера дивіться на вкладці "Специфікації"
Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:
Щоб скористатися всіма перевагами контролера Mesa 7I87, необхідно встановить актуальну версію прошивки - завантажити
tech@mesanet.com
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
- Контролер Mesa Electronics 7I87
Контролери MESA
Дивіться всі наші оголошення, у нас є::
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні | |
|---|---|
| Виробник | MESA |
| Країна виробник | США |
| Тип монтажу | На корпус |
| Інтерфейс для підключення зовнішніх пристроїв | RS422 |
| Підключення модулів розширення | Так |
| Гарантійний термін | 3 міс |
| Стан | Новий |
| Модель | 7I87 |
| Тип плати | дочірня |
| Технічні характеристики | |
| Напруга | 5 В |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
