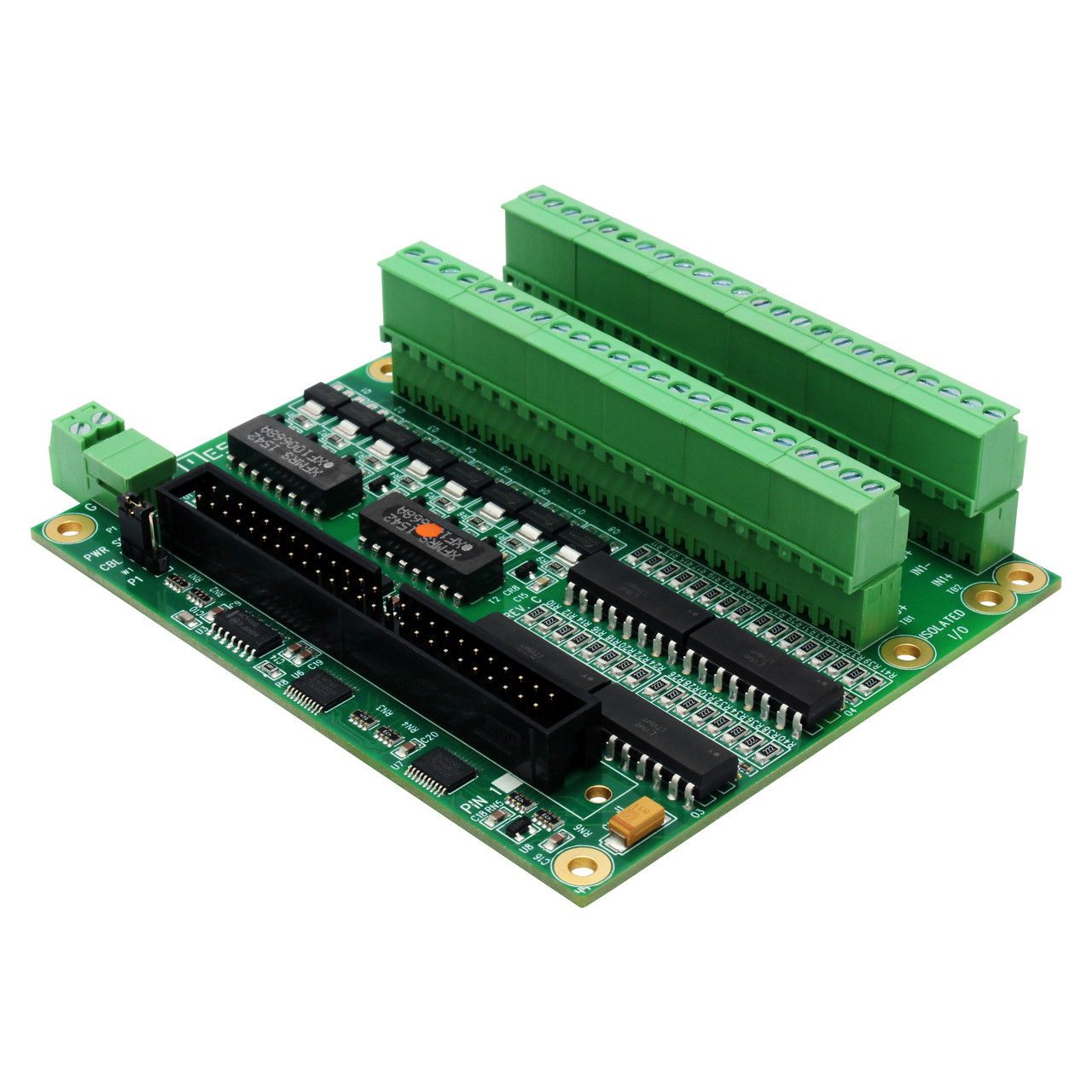

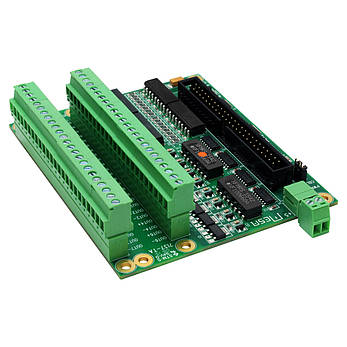

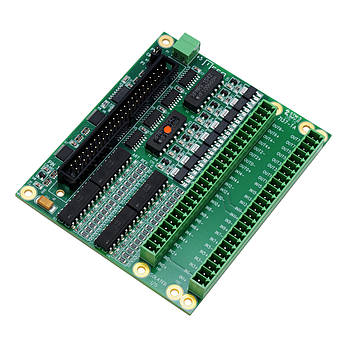

Контролер MESA 7I37TA, плата введення-виведення 16 входів 8 виходів
7I37TA - карта введення-виведення з 8 виходами та 16 входами. Контролер має 8 ізольованих вихідних драйверів 48 В постійного струму 1 А. Всі вихідні драйвери являють собою польові МОП-транзистори з низькою напругою насичення для малої розсіюваної потужності. Кожен із 8 вихідних перемикачів ізольований від інших, що дає змогу використовувати верхню, нижню, двотактну та інші конфігурації вихідних перемикачів. 16 оптоізольованих входів працюватимуть із вхідною напругою від 5 до 24 В. Передбачені діоди зворотного захисту, що дають змогу використовувати їх із входами змінного струму. 7I37TA сумісний із картами введення-виведення 4I24M, 4I24H і всіма 50-контактними роз'ємами Anything. Версія — TA обладнана знімними гвинтовими клемами 3.5 мм.
Контролер має одну перемичку — W1. W1 визначає, чи отримує плата 7I37TA живлення від контакту 49 роз'єму контролера. Коли W1 перебуває у верхньому положенні (за замовчуванням), плата 7I37TA отримує живлення від контакту 49. Коли W1 перебуває в нижньому положенні, контролер від'єднується від контакту 49 і має отримувати живлення 5 В на P1.
Особливості плати:
-
16 оптоізольованих входів
-
8 ізольованих виходів
-
Сумісність із безліччю материнських плат керування
Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМ | ЗАСТОСУВАННЯ |
| ДЖЕРЕЛО ЖИВЛЕННЯ 5 V | 4.5 VDC | 5.5 VDC | - |
| СПОЖИВАННЯ ПОТУЖНОСТІ 5 V | - | 50 mA | - |
| ВХІДНИЙ ДІАПАЗОН | 4 V | 28 V | - |
| ВХІДНИЙ СТРУМ | - | 5 mA | - |
| ВИХІДНА НАПРУГА | - | 48 VDC | - |
| ВИХІДНИЙ СТРУМ | - | 1 А | - |
| ІЗОЛЯЦІЙНА НАПРУГА 1 | - | 500 VDC | - |
| (МІЖ КОНТРОЛЕРОМ І ЛЮБИМ ІЗОЛЬОВАНИМ ВВОДОМ/ ВИВОДОМ) | |||
| ІЗОЛЯЦІЙНА НАПРУГА 2 | - | 100 VDC | - |
| (МІЖ ЛЮБИМ ІЗОЛЬОВАНИМ ВВОДОМ АБО ВИВОДОМ) | |||
| ДІАПАЗОН ТЕМПЕРАТУРИ | -40°C | +85°C | - |
| ВІДНОСНА ВОЛОГІСТЬ ПРИ РОБОТІ | 0 | 95% | БЕЗ КОНДЕНСАТУ |
Тип плати: дочірня
Інтерфейс під'єднання: 50-контактний роз'єм
Кількість входів: 16
Кількість виходів: 8
Розміри плати в дюймах:
Розташування роз'ємів:
Інструкцію з експлуатації контролера дивіться у вкладці "Специфікації"
Докладніше інформацію щодо налаштування контролера можна дізнатися в виробника за посиланнями зазначених нижче:
tech@mesanet.com
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
