Поворотна (четверта) вісь для верстата ЧПК (ЧПУ) RA60-3M-4-K11-80 4:1 з трикулачковим патроном на ремінному редукторі

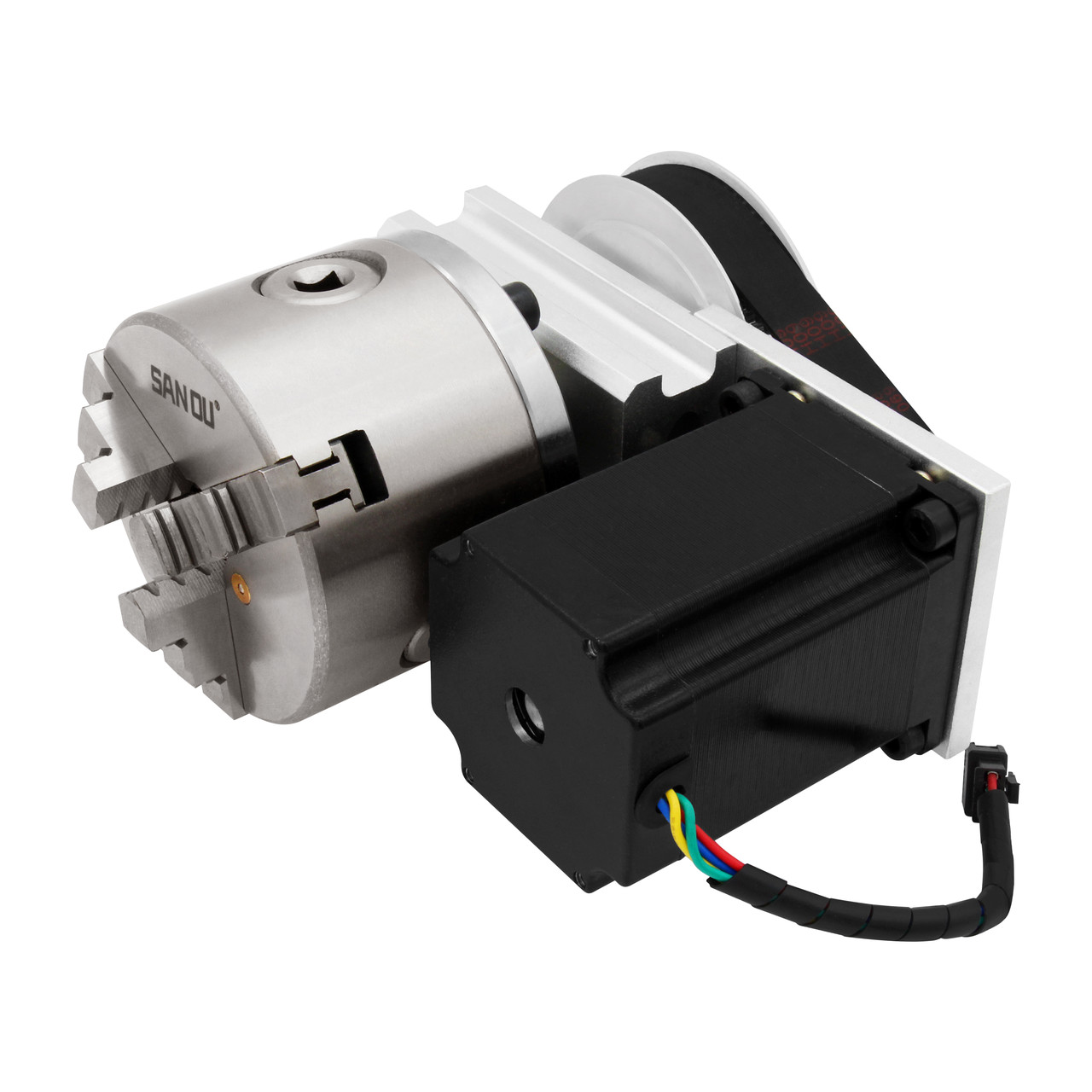

RA60-3M-4-K11-80 — оснащення для верстата з висотою центру 60 мм, яка призначена для автоматичного повороту деталі на різні кути при обробленні. За допомогою такого поворотного механізму можна затискати й обробляти заготовки циліндричної форми (деталь обертається навколо своєї осі на 360°). Так звана "поворотка" обладнана 3-х кулачковим затискним патроном SANOU K11-80 момент якому через ремінний редуктор 4:1 передає кроковий двигун серії 57. Модель побудована на базі пасової передачі 3M.

Ремінний редуктор вирізняється своєю простотою й надійністю. Роздільна здатність і жорсткість такої осі обертання буде досить для оброблення виробів із дерева, пластику, воску тощо.

Для фіксації тіл обертання під час оброблення в парі з поворотною віссю використовується задня бабка. Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів. Для під'єднання поворотної осі до драйвера необхідний кабель із роз'ємом GX16-4.

Застосування: виробництво колон, ніжок столів і стільців, шахових фігур, статуеток тощо.

Особливості:

• Автоматизований процес оброблення заготовок зі складним профілем

• Точність

• Простота в експлуатації

• Легкість монтажу та демонтажу

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: RA60-3M-4-K11-80

Затискний патрон: SANOU K11-80

Діаметр патрона: 80 мм

Кількість кулачків: 3

Максимально допустима швидкість обертання патрона: 4000 об./хв

Редуктор: ремінної

Тип ременя: HTD-3M

Передавальне відношення: 4:1

Люфт: <0.3°

Висота центру: 60 мм

Кроковий двигун: 57H76-3004A-21

Кількість фаз: 2

Струм: 3 А

Кутовий крок: 1.8°

Утримувальний момент двигуна: 2 Нм

Ізоляційний опір: 100 МОм (500 В постійного струму)

Клас ізоляції: В

Індуктивність: 3.5 ±20% мГ

Довжина дроту: ~1 м

Матеріал корпусу: алюмінієвий сплав

Робоча температура довкілля: -20...+50 °С

Вологість довкілля: 15...95 %

Габаритні розміри: 160х143х100 мм

Вага брутто: 4.4 кг

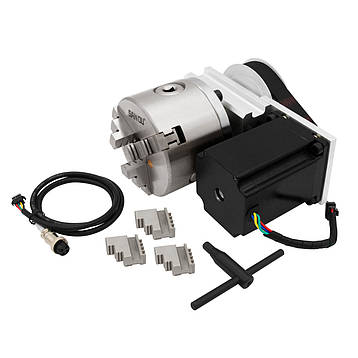

• Поворотна вісь RA60-3M-4-K11-80
• Комплект кулачків: прямі та зворотні
• Кабель для під'єднання
• Ключ для патрона

Задня бабка ручна TM60-CC заввишки центру 60 мм
