Повітряний шпиндель 3.5 для верстата з ЧПК

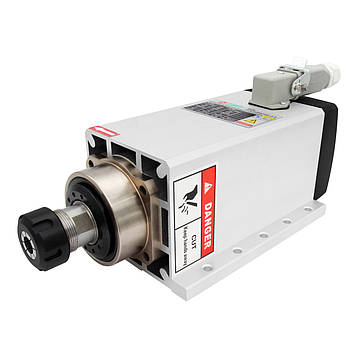

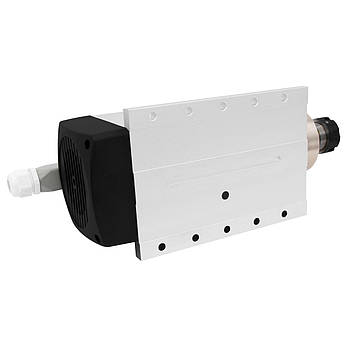

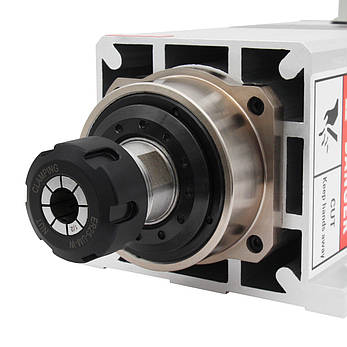

GDZ105x102-3.5 - високошвидкісний трифазний шпиндель з повітряним охолодженням на базі 4-х керамічних підшипників, який застосовується у верстатах з ЧПК для обробки для обробки дерева, пластику та інших матеріалів низької і середньої твердості. Установка інструменту здійснюється ручним способом - фреза кріпиться в цанговий затиск і фіксується гайкою.

Охолодження шпинделя здійснюється за рахунок крильчатки, яка встановлена на валу двигуна. Це дозволяє істотно спростити роботу з ним в порівнянні з шпинделями, які мають рідинне охолодження, так як не потрібні помпи і трубки підведення/відведення рідини. До всього іншого, потік повітря видуває стружку із зони різання. Але незважаючи на всі свої переваги, такий тип шпинделя має і недоліки, головним з яких є більш сильне нагрівання при роботі, тому мінімальне значення швидкості обертання повинне складати не нижче 8000-10000 об/хв. Так само GDZ105x102-3.5 вимагає регулярного чищення, тому, що сорочка охолодження може накопичувати стружку. Такий тип шпинделя краще підходить для різання і фрезерування, ніж для гравіювання. Управління шпинделем здійснюється за допомогою перетворювача частоти

Переваги керамічних підшипників:

• Висока твердість

• Відмінна робота на високих швидкостях

• Здатність працювати без змащення

• Тривалий термін служби (експлуатаційний період в 100 разів довше, ніж у сталевих підшипниках)

• Низький коефіцієнт теплового розширення (в 3-5 разів менше сталі)

• Здатність витримувати температуру до 1000 °С

• Мале відцентрове зусилля за рахунок невеликої ваги

• Не проводять електричний струм (діелектричні властивості)

• Стійкість до перепадів температури

• Стійкість до агресивних середовищ

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Changsheng Wang Jiannan

Модель: GDZ105x102-3.5

Тип охолодження: повітряне

Форма корпусу: прямокутна

Наявність фланця: так

Кількість фаз: 3

Кількість полюсів: 2

Напруга живлення: 220 В ±10%

Потужність: 3.5 кВт

Струм: 15 А

Частота: 300 Гц

Максимальна швидкість: 18000 об/хв

Номінальний обертальний момент: 1.85 Нм

Коефіцієнт потужності (cosφ): 0.75

Конус: ER25

Модель гайки: ER25-UM (M32x1.5)

Клас ізоляції: F

Ступінь захисту: IP50

Підшипники: 2х7007С Р4, 2х7004С Р4 (керамічні)

Биття: ≤0.002 мм

Вага: 8 кг

• Шпиндель GDZ105x102-3.5
• Роз'єм для підключення
• Цанга ER25 12 мм
• Гайковий ключ

Інвертор HY04D023B (VFD) 4KW 18А 220-250V

Комплект радіально-упорних дуплексних підшипників H7004C 2RZ P4 DTA

Комплект радіально-упорних дуплексних підшипників H7007C 2RZ P4 DTA

Кабель екранований мідний багатожильний TRVVP 4x2.5

Гайковий ключ ER25-UM

Гайка ER25UM М32х1.5

Роз'єм для шпинделя M20-6BM (тип "тато")

Роз'єм для шпинделя M20-6CF (тип "мама")

Цанги ER25

Фрези
