Поворотна вісь для верстата ЧПУ (ЧПК) 17-100-100 (100:1) з чотирьохкулачковим патроном K12-100, четверта вісь верстата
Четверта поворотна вісь верстата з ЧПК 17-100-100 (100:1) з чотирьох кулачковий патрон K12-100, поворотний механізм на хвильовому редукторі

17-100-100 (K12-100) — оснащення для верстата, яка призначена для автоматичного повороту деталі на різні кути при обробленні. За допомогою такого поворотного механізму можна легко затискати й обробляти заготовки квадратного перерізу (деталь обертається навколо своєї осі на 360°). Так звана "поворотка" обладнана 4-х кулачковим затискним патроном SANOU K12-100 в рух якого приводить 2-фазний кроковий двигун 86 серії. Модель побудована на базі хвильового (гармонійного) редуктора з передавальним ставленням 100:1. Він має дуже малий люфт і високу жорсткість на обертання (для фіксації тіл обертання під час оброблення в парі з поворотною віссю використовується задня бабка). Кріплення корпусу до робочої поверхні здійснюється за допомогою гвинтів.
Застосування: виробництво колон, стовпів, ніжок столів і стільців, шахових фігур, статуеток тощо.
Особливості:
-
Автоматизований процес оброблення заготовок
-
Висока точність
-
Плавність обертання завдяки редуктору з малим люфтом
-
Легкість монтажу та демонтажу
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 17-100-100 (K12-100)

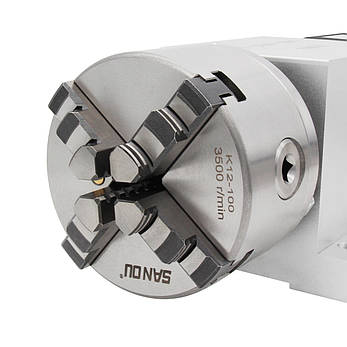

Затискний патрон: SANOU K12-100
Діаметр патрона: 100 мм
Кількість кулачків: 4
Максимально допустима швидкість обертання патрона: 3500 об/хв
Редуктор: хвилястої
Передавальне відношення: 100:1
Люфт: <0.05°
Висота центру: 65 мм

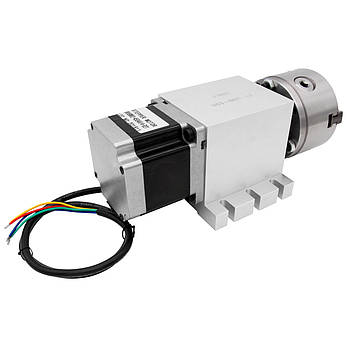

Кроковий двигун: 86HSW82-4504A14-D21
Кількість фаз: 2
Струм: 4.5 А
Кутовий крок: 1.8°
Утримувальний момент: 3.5 Нм
Ізоляційний опір: 100 МОм (500 В постійного струму)
Клас ізоляції: В
Індуктивність: 3.5 ±20% мГ
Довжина дроту: ~0.7 м
Матеріал корпусу: алюмінієвий сплав
Робоча температура довкілля: -20...+50 °С
Вологість довкілля: 15...95 %
Габаритні розміри: 290х130х115 мм
Вага: 9.8 кг

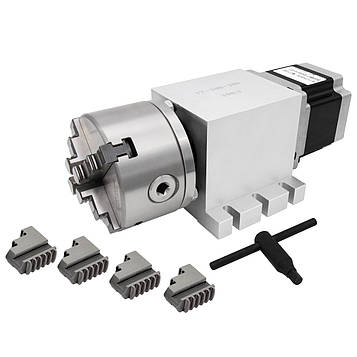

- Поворотна вісь 17-100-100 (K12-100)
- Комплект кулачків: прямі та зворотні
- Ключ
Дивіться всі наші оголошення
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні | |
---|---|
Країна виробник | Китай |
Тип комплектуючого | Патрон токарний |
Довжина | 290 мм |
Ширина | 130 мм |
Висота | 115 мм |
Діаметр | 100 мм |
Вага | 9800 г |
Кількість в упаковці | 1 шт. |
Стан | Новий |
Обробка матеріалу | Дерево, Метал, Чавун, Нержавіюча сталь, Загартована сталь, Мідь, Алюміній, Сталь, Пластик, Кольоровий метал, М'яка деревина, Тверда деревина |
Основні | |
Кількість фаз | 2 |
Струм | 4.5 А |
Передаточне ставлення | 100:1 |
Люфт | <0.05° |
Модель | 17-100-100 (K12-100) |
Вологість навколишнього середовища | 15...95 % |
Висота центру | 65 мм |
Індуктивність | 3.5 ±20% мГ |
Кутовий крок | 1.8° |
Количество кулачков | 4 |
Изоляционное сопротивление | 100 МОм (500 В постійного струму) |
Затискний патрон | SANOU K12-100 |
Редуктор | хвильовий |
Максимально допустимая скорость вращения патрона | 3500 об/хв |
Утримуючий момент | 3.5 Нм |
Длина провода | ~0.7 м |
Робоча температура навколишнього середовища | -20...+50 °С |
Клас ізоляції | В |
Матеріал корпусу | алюмінієвий сплав |
Кроковий двигун | 86HSW82-4504A14-D21 |
- Ціна: 24 244 ₴
- Немає в наявності
- Код: 07-028
24 244 ₴
