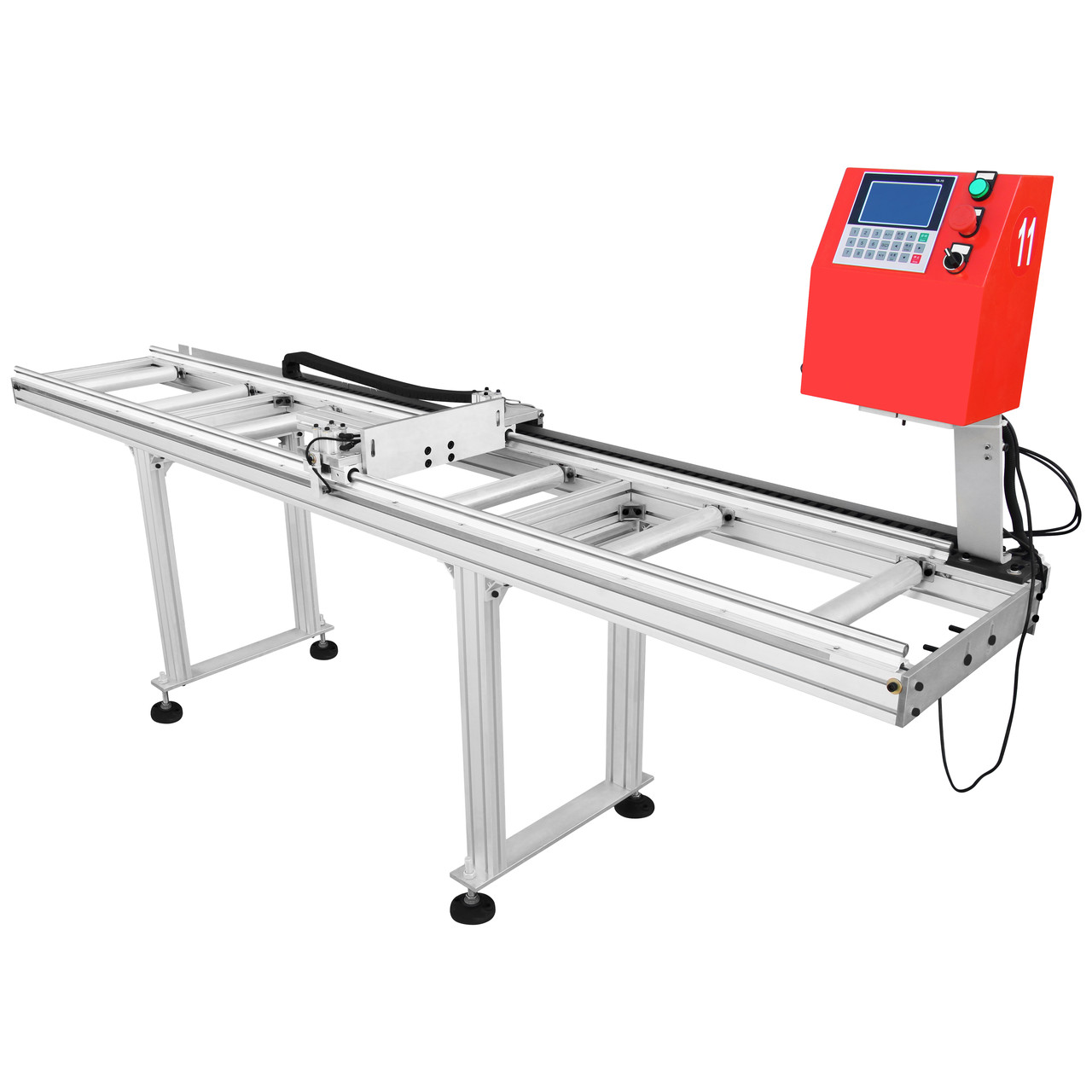

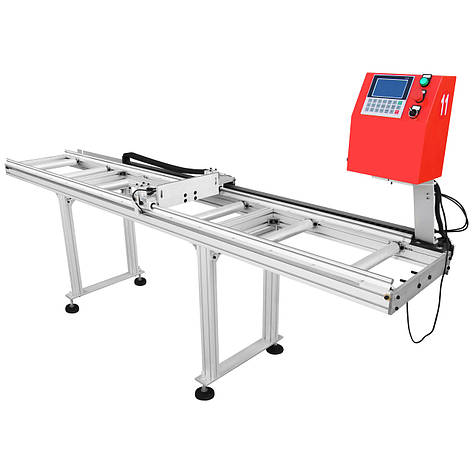

Вимірювальний рольганг автоматичний RCM-3000-A/SP-2LG (дві напрямні), автоматичний упор лінійка

RCM-3000-A/SP-2LG - електронний прямий рольганг довжиною 3 м з приводним упором, який використовується для автоматичної установки довжини. Конвеєр є допоміжним пристроєм для ріжучих верстатів, так як дозволяє точно переміщати заготовки до пил. Додатково модель обладнана системою пневматичної блокування ходу.

Конструктивно така цифрова вимірювальна система складається з металевої рами, основу якої становить алюмінієвий профіль, групи роликів холостого обертання, приводного механізму з упором і контролера. Рух упору лінійних направляючих забезпечують елементи ремінної передачі, які беруть обертальний момент від крокового двигуна з великим крутним моментом.

Система керування електронною лінійкою побудована на базі програмованого логічного контролера з екраном TS-70C і драйвера DM860H. Відстеження величини переміщення упору відбувається за допомогою магнітного датчика, який зчитує інформацію з лінійки прикріпленою на бічну поверхню конструкції.

На обох кінцях рами є індуктивні датчики обмеження переміщення. Ніжки конвеєра обладнані регульованими опорами, які дають можливість змінити висоту столу, а також полегшують процес його встановлення на нерівну поверхню.

Транспортер такої моделі істотно прискорює процес пиляння матеріалів за розміром в порівнянні з ручними рольгангами. Також RCM-3000-A/SP-2LG дозволяє зменшити кількість браку до 30 % завдяки відсутності помилок при виставленні розмірів.

Особливості:

• Висока якість виробу

• Надійна металева конструкція

• Висока точність позиціювання

• Дві лінійних направляючих (вали на опорі)

• Контроль положення упору

• Наявність системи подвійного пневматичного гальма

• Гнучка настройка параметрів контролера

• Панель оператора з кольоровим екраном

• Інтуїтивно зрозумілий інтерфейс

• Простота обслуговування

Характеристики:

Модель: RCM-3000-A/SP-2LG

Електроживлення: ~220 В, 50 Гц

Максимальна довжина заготовки: 2750 мм

Максимальна ширина заготовки: 400 мм

Тип передачі: ремінна

Кількість роликів: 7

Діаметр роликів: 50 мм

Довжина роликів: 380 мм

Відстань між осями роликів: 430 мм

Матеріал роликів: метал

Ширина упору: 400 мм

Висота упору: 120 мм

Висота столу: 850 мм (регулюється)

Кількість лінійних направляючих: 2 шт.

Лінійні направляючі: вали на опорі SBR20

Кількість кареток: 4 шт.

Каретки: SBR20UU

Точність позиціювання: ±0.1 мм

Матеріал рами: алюміній, сталь

Модель крокового двигуна: 86HBP115AL4S-TKO

Момент утримання крокового двигуна: 8.5 Нм

Кутовий крок двигуна: 1.8°

Струм крокового двигуна: 5 А

Максимальна швидкість руху упору: 1.8 м/с

Модель контролера: TS-70C (кольоровий 5-дюймовий TFT-дисплей)

Мова інтерфейсу: англійська, китайська

Модель драйвера: DM860H

Модель індуктивного датчика: LANBAO LE18SF05DNO-4M

Модель пневморозподільника: SHXGO 4V210-08

Робочий тиск пневматичної системи гальм: 0.6-0.8 МПа

Робоча температура: -20...+70 °С

Габаритні розміри: 3050х700х1550 мм

Вага: ~150 кг

• Вимірювальний рольганг автоматичний RCM-3000-A/SP-2LG

Мастило для направляючих і передач помірної в'язкості (1 л)
