FM-30R-A11-D/R1 - високотехнологічний пристрій нового покоління з твердотілим лазерним джерелом від компанії Raycus потужністю 30 Вт, яке використовується для швидкого і точного нанесення маркування на різні металеві та неметалеві поверхні.

Дана модель має повністю закриту конструкцію лазерного модуля з системою повітряного охолодження. Одним з головних переваг такого верстата є те, що його лазерне джерело не вимагає технічного обслуговування і не потребує витратних матеріалів, забезпечуючи при цьому тривалу безперебійну роботу навіть в важких умовах.

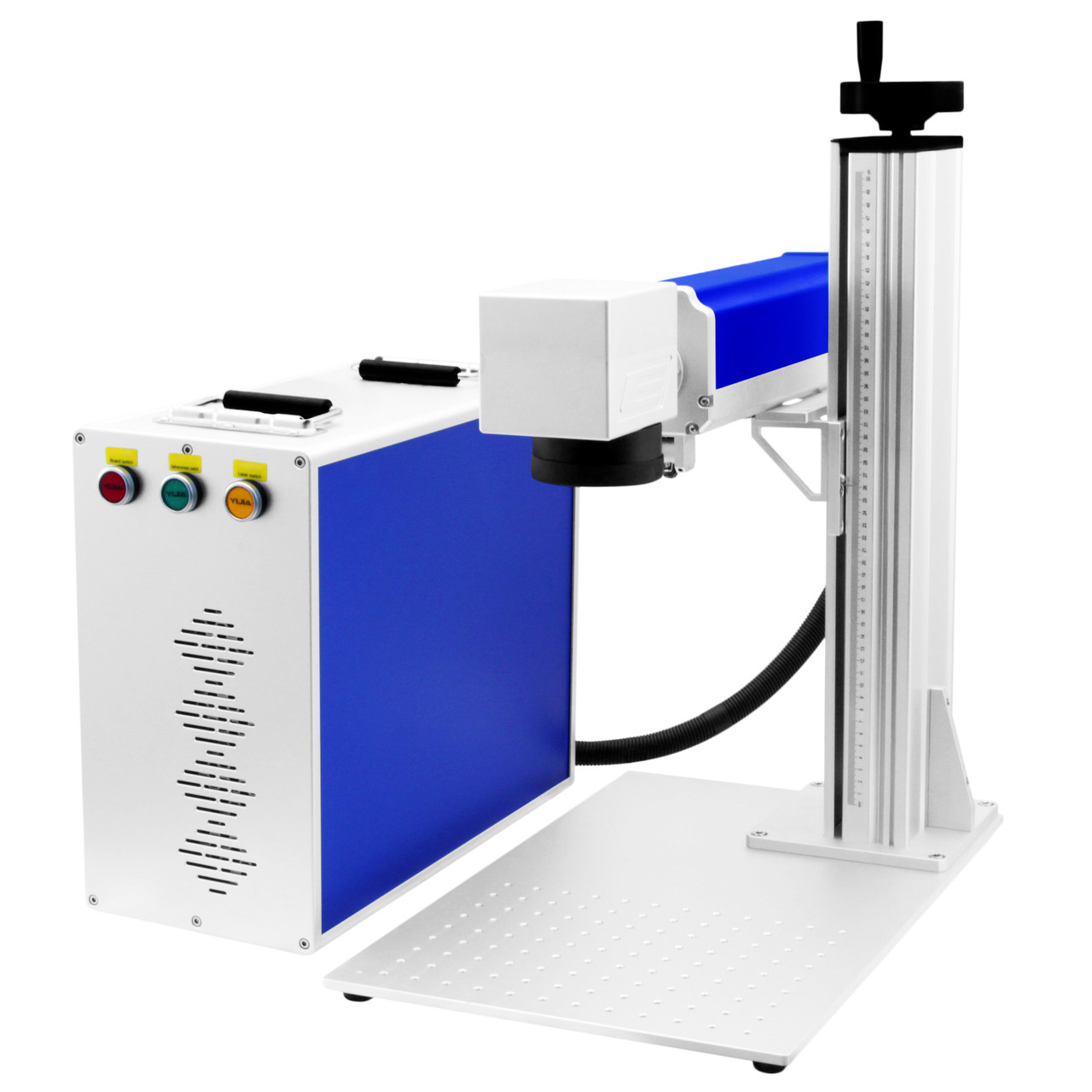

FM-30R-A11-D/R1 складається з двох основних елементів: портативного блоку і робочого столу з градуйованою стійкою на якій закріплена маркувальна головка. Робочий стіл, у свою чергу, містить отвори, що дозволяють встановити додаткове оснащення для швидкої зміни оброблюваного виробу. За допомогою маховика, розташованого на стійці, можна регулювати фокусна відстань (у цій моделі реалізована функція подвійного фокусування), що дозволяє обробляти великогабаритні деталі.

Для зручності експлуатації до маркера можна під'єднати педаль запуску ножного управління, яка значно полегшує роботу при серійному виробництві. Також до маркера можна під'єднати поворотну вісь (роз'єм 4 pin на тильній стороні корпусу) яка управляється контролером BJJCZ LMCV4-FIBER-M і драйвером MC542.

З'єднання маркера з комп'ютером відбувається через порт USB. Програмне забезпечення - EzCad 2.

Принцип роботи: завдяки фокусуванню лазерного променя в фокальній точці можна миттєво генерувати тепло в кілька тисяч градусів, що дозволяє обробляти практично будь-які матеріали. Під дією лазерного променя відбувається випаровування матеріалу.

Оброблювані матеріали: сталь, титан, алюміній, мідь, бронза, срібло, золото, латунь, пластик, камінь, текстоліт, силікон, гума, кераміка, мармур, шкіра та інші.

Області застосування: рекламно-сувенірна продукція (виготовлення персоналізованих телефонів, кухлів, брелків, кулонів, ручок, ножів, табличок тощо), маркування електронних компонентів, маркування мед. інструментів і мед. апаратів, маркування пакувальних матеріалів, маркування цифрових і буквених елементів, штрих-кодів, логотипів, товарних знаків та інше.

Особливості:

• Висока якість і швидкість маркування

• Подвійне фокусування

• Наявність маховика регулювання фокусної відстані

• Можливість підключення поворотної осі

• Відносно великий робочий стіл

• Можливість обробки різних металевих і неметалевих матеріалів

• Безконтактна обробка без пошкодження виробу

• Відсутність витратних матеріалів

• Мінімальна кількість відходів після маркування

• Можливість автоматизації операцій за допомогою комп'ютерного управління

• Невеликі розміри порівняно з великими стаціонарними маркерами

• Низьке енергоспоживання

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: FM-30R-A11-D/R1

Форм-фактор: настільний

Тип лазера: волоконний

Електроживлення: ~220 В / 50 Гц

Споживана потужність всієї машини: <500 Вт

Виробник лазерного випромінювача: Wuhan Raycus Fiber Laser Technologies

Модель лазерного випромінювача: RFL-P30Q/A3/115/3

Тип охолодження: вбудоване повітряне

Середня вихідна потужність випромінювача: 30 Вт

Діапазон маркування: 110х110 мм

Нестабільність вихідної потужності: <3%

Якість променя: М2 <1.5

Довжина хвилі лазера: 1064 нм

Робоча частота лазера: 30-60 кГц

Глибина маркування: ≤0.5 мм (в залежності від матеріалу і налаштувань)

Швидкість маркування: ~7000 мм/с

Ресурс випромінювача: ~100 000 годин

Час безперервної роботи: ~16 годин

Мінімальна товщина лінії: 0.01 мм

Мінімальний розмір символу: 0.15 мм

Мінімальна точка фокусування: 0.005 мм

Точність повторення: ±0.001

Плата управління: BJJCZ LMCV4-FIBER-M

Драйвер: МС542

Можливість використання поворотної осі: так

Інтерфейс підключення: USB

Сумісна операційна система: Win 7, 8, 10

Програмне забезпечення: EzCad 2

Підтримка форматів: PLT, JPG, PNG, TIP, PCX, BMP, DXF, TGA, ICO і інші

Габаритні розміри блоку: 450х210х400 мм

Габаритні розміри робочого столу: 650х350х700 мм

Розміри робочого поля: 350х350 мм

Діапазон температур навколишнього середовища: 0...+40 °С

Діапазон відносної вологості навколишнього середовища: 45...85%

Вага: 39.5 кг
