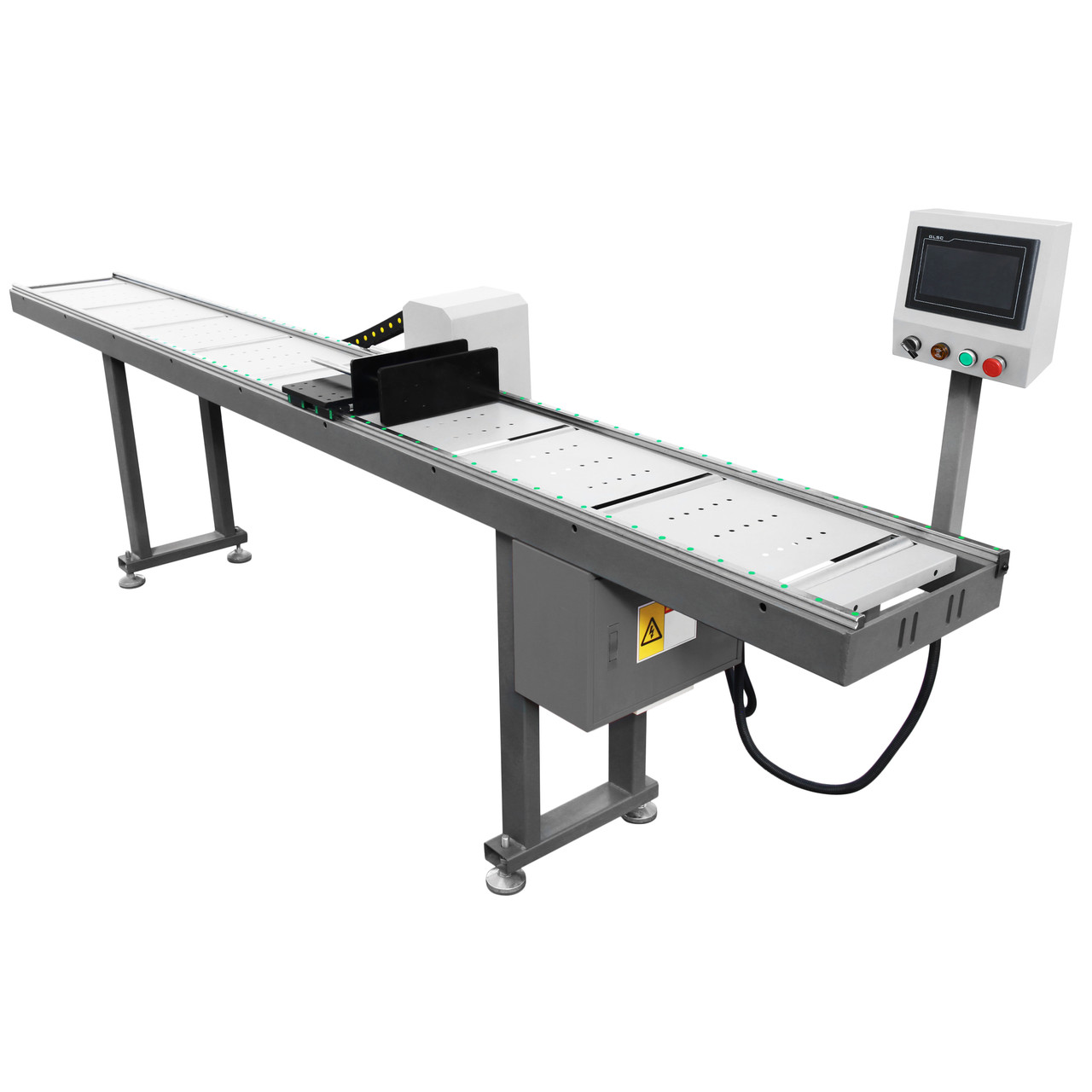

Вимірювальний рольганг автоматичний RCM-3500-A-2LG (дві напрямні)

RCM-3500-A-2LG - електронний прямий рольганг довгою 3.5 м з приводним упором, який використовується для автоматичної установки довжини. Конвеєр є допоміжним пристроєм для ріжучих верстатів, так як дозволяє точно переміщати заготовки до пил.

Конструктивно така цифрова вимірювальна система складається з металевої рами, групи роликів холостого обертання, приводного механізму упором і контролера. Простір між роликами конвеєра повністю зашито металевими листами, що надає конструкції додаткову жорсткість. Рух упору по рейкових направляючих забезпечують елементи ремінної і рейкової передач, які беруть обертальний момент від крокового двигуна з енкодером.

Система керування електронною лінійкою побудована на базі програмованого логічного контролера Samkoon FGs-16M з сенсорним екраном SK-070ME і драйвера LCDA86H. На одному з кінців рами є індуктивні датчики визначення положення Serseko BR-05NA. Ніжки конвеєра обладнані регульованими опорами, які дають можливість змінити висоту столу, а також полегшують процес його встановлення на нерівну поверхню.

Транспортер такої моделі істотно прискорює процес пиляння матеріалів за розміром в порівнянні з ручними рольгангами. Також RCM-3500-A-2LG дозволяє зменшити кількість браку до 30 % завдяки відсутності помилок при виставленні розмірів.

Особливості:

• Висока якість виробу

• Надійна металева конструкція

• Висока точність позиціювання

• Дві рейкових направляючих

• Зворотній зв'язок, контроль положення упору

• Панель оператора з сенсорним екраном

• Можливість зміни швидкості руху

• Можливість збереження до 36 шаблонів розмірів

• Інтуїтивно зрозумілий інтерфейс

• Простота обслуговування

Характеристики:

Модель: RCM-3500-A-2LG

Електроживлення: ~220 В, 50 Гц

Максимальна довжина заготовки: 3200 мм

Максимальна ширина заготовки: 300 мм

Тип передач: ремінна і рейкова

Кількість роликів: 9

Діаметр роликів: 38 мм

Довжина роликів: 300 мм

Відстань між осями роликів: 400 мм

Матеріал роликів: метал

Ширина упору: 300 мм

Висота упору: 120 мм

Висота столу: 850 мм (регулюється)

Кількість лінійних направляючих: 2

Лінійні направляючі: рейки HGR20

Каретки: HG20

Точність позиціювання: 0.2 мм

Матеріал рами: сталь

Модель крокового двигуна: LC86H2120

Момент утримання крокового двигуна: 8.2 Нм

Кутовий крок крокового двигуна: 1.8°

Струм крокового двигуна: 6 А

Максимальна швидкість обертання двигуна: ~1000 об/хв

Модель контролера: Samkoon FGs-16M

Модель сенсорної панелі: Samkoon SK-070ME

Діагональ екрана: 7 дюймів

Мова інтерфейсу: англійська, китайська

Модель драйвера: LCDA86H

Модель індуктивного датчика: Serseko BR-05NA

Габаритні розміри: 3510х670х1340 мм

Вага брутто: ~170 кг

• Вимірювальний рольганг автоматичний RCM-3500-A-2LG

Мастило для направляючих і передач помірної в'язкості (1 л)
