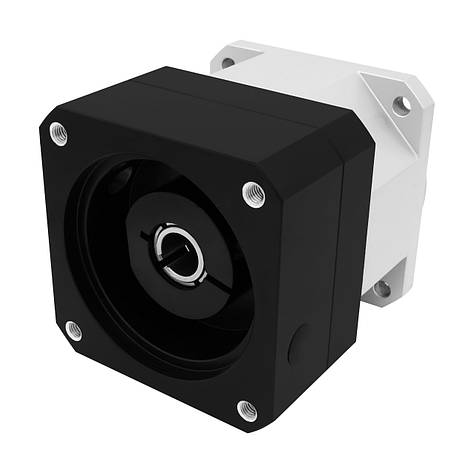

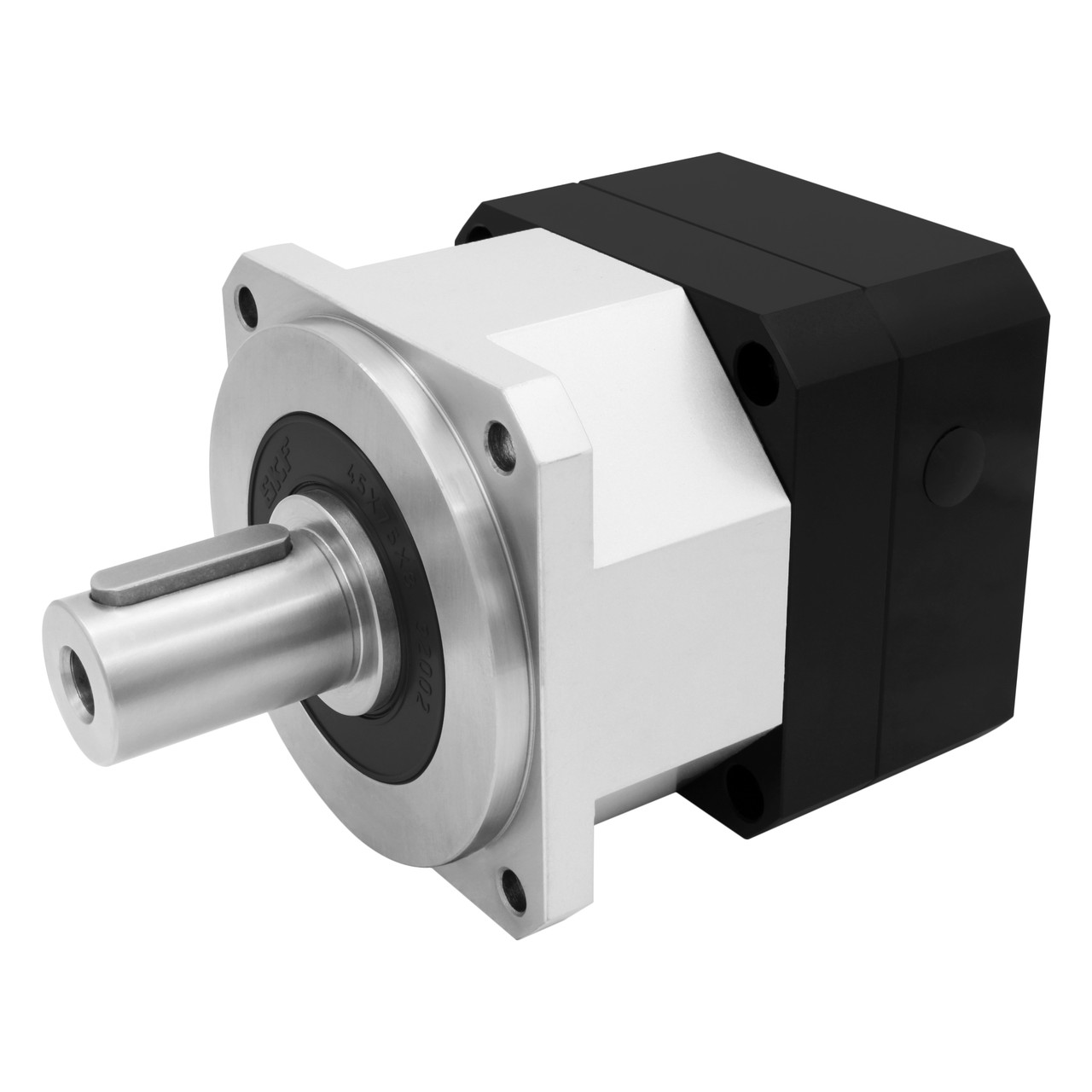

Диференціальний редуктор 110PGL10K

110PGL10K - високоякісний механізм, який за рахунок планетарної передачі з редукцією 1:10 перетворює обертальний момент. Маючи високу жорсткість на скручування, редуктор такого типу може передавати великий обертальний момент, вхідний і вихідний вали при цьому є співвісними. У даній моделі використовуються потовщені зубчасті колеса і шліфовані високоточні високоміцні підшипники. Для надійної фіксації вхідного вала на редукторі є затискна втулка. Так як серія PG має відносно малий люфт і високу плавність роботи, редуктори такого типу використовують в різному прецизійному обладнанні (промислові роботи, друкарські машини і обладнання, медичне та реабілітаційне обладнання, пакувальні машини, машини для текстильної промисловості, засоби автоматизації тощо).

110PGL10K призначений для серводвигунів з фланцем 110 мм і валом 19 мм (при необхідності, можна використовувати перехідні втулки під вал).

Особливості:

• Висока точність

• Висока жорсткість на скручування

• Висока плавність роботи

• Високий вхідний обертальний момент

• Висока вхідна швидкість

• Високий ККД

• Співвісність вхідного і вихідного валів

• Невеликий люфт

• Низький рівень шуму

• Тривалий термін служби

Технічні характеристики:

Серія: PG

Модель: 110PGL10K

Тип редуктора: планетарний

Ступені редукції: 1

Передавальне відношення (коефіцієнт зменшення): 1:10

Передній фланець: 115 мм

Вхідний фланець: 110 мм

Діаметр переднього валу: 32 мм

Шпонка переднього валу: 6 мм

Діаметр отвору під вхідний вал: 19 мм

Шпонка вхідного вала: 6 мм

Номінальний вихідний обертальний момент: 174 Нм

Максимальний вихідний обертальний момент: 435 Нм

Номінальна вхідна швидкість: 2500 об/хв

Максимальна вхідна швидкість: 5000 про/хв

Максимальна радіальне навантаження: 3380 Н

Максимальна осьове навантаження: 2930 Н

Люфт: ≤12 arcmin (≤0.2°)

Торсіонна жорсткість: 15.5 Нм/хвилина дуги

Ефективність: ≥95 %

Рівень шуму: ≤65 дБ

Клас захисту: IP65

Термін служби: ~20 000 годин (~10 000 годин безперервної роботи)

Матеріал корпусу: алюміній, сталь

Робоча температура навколишнього середовища: -10...+90 °C

Вага: 6.9 кг

• Редуктор планетарний 110PGL10K (1 шт.)
