Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°), фото 3
Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°), фото 4
Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°), фото 1
Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°), фото 5
Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°), фото 6

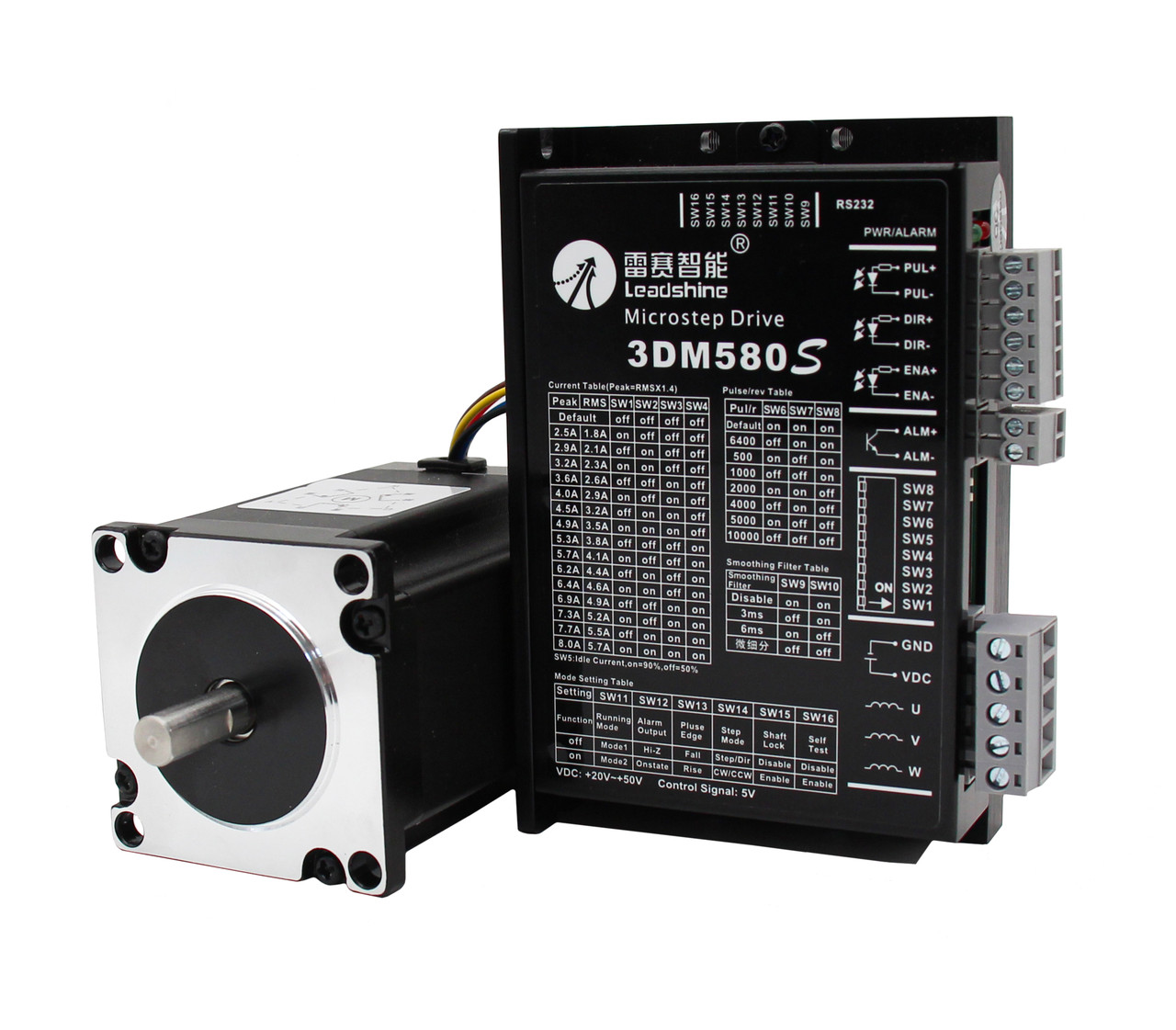

Кроковий привод трифазний комплектний Leadshine 3DM580S + 573S15 (NEMA 23, 1.5 Нм, 5.8 А, 1.2°)

Опис
Характеристики
Специфікації
Інформація для замовлення

Комплект складається з трифазного крокового двигуна Leadshine 573S15 і драйвера Leadshine 3DM580S

Переваги трифазних крокових приводів над двофазними:

  • Більш рівномірний момент під час обертання

  • Нижчий рівень вібрації ротора

  • Нижчий рівень шуму

  • Найкращі характеристики розгону та гальмування

  • Найкраще збереження робочого моменту на високих обертах



Кроковий двигун 573S15

573S15 - трифазний кроковий двигун (3 обмотки, 6 виведення) від відомого виробника Leadshine з фланцем типорозміру NEMA 23 і моментом утримання 1.5 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання за низького рівня шуму та вібрацій. Ця модель КД має вал з одного боку діаметром 8 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот вала на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвери 3DM583 або аналога. 573S15 створює заявлений момент тільки в стані спокою або за невеликої швидкості (відвідайте графіком залежності крутного моменту від швидкості). В На відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях.



Переваги 573S15

  • Можливість задавати потрібний кут повороту вала

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Низька ціна (порівнюючи із серводвигунами)

  • Висока надійність і тривалий термін експлуатації



Недоліки 573S15:

  • Втрати моменту на високих швидкостях

  • Є ймовірність пропуску кроків під час перевантаження

  • Висока температура поверхні двигуна під час роботи



 Технічні характеристики двигуна:

Виробник: Leadshine Technology

Модель: 573S15

Типорозмір фланця: NEMA 23 (57 мм)

Довжина двигуна: 78 мм

Кількість валів: 1

Діаметр вала: 8 мм

Кількість фаз: 3

Струм: 5.8 А

Момент утримання: 1.5 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Радіальне биття (навантаження 450 г): 0.06

Осьове биття (навантаження 450 г): 0.08

Опір фази: 0.7 Ом

Індуктивність фази: 1.35 мГн

Інерція ротора: 400 гсм²

Опір ізоляції: 100 МОм (500 V DC)

Кількість виводів: 6

Клас ізоляції: В

Довжина дротів: ~350 мм

Максимальна робоча температура двигуна: +80 °C

Температура довкілля: -10...+50 °C

Вага: 1.1 кг

Модель відповідного драйвера: 3DM583, 3DM580 або аналоги



Драйвер для крокового двигуна 3DM580S

Leadshine 3DM580S - високопродуктивний мікрокроковий драйвер на основі технології цифрового DIP-регулювання від всесвітньо відомого бренду Leadshine, який застосовується для керування трифазними 3 і 6-ти дротовими кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 34 (86 мм).

Пристрій має 8 режимів ділення кроку з максимальним показником 10 000 кроків на оберт (за допомогою DIP-перемикачів). Мікрокрок дає змогу працювати двигуну з високою плавністю, меншою вібрацією й низькою рівнем шуму. Настроювання робочого вихідного струму відбувається за допомоги DIP-перемикачів в діапазоні від 0.5 А до 8.0 А (пікові показники), що задовольняє вимоги більшості двигунів на ринку. Також можливе програмне налаштування драйвера через застосунок ProTuner китайської версії (приклад параметрів: вихідний струм в діапазоні від 1.0 А до 8.0 А, мікрокок - 200 крок/оберт — 51 200 кроків/оберт). З'єднання з комп'ютером відбувається через порт драйвера RS232.

Драйвер має вбудовану функцію автоматичного зменшення сили струму в стані спокою. 3DM580S має захист від перенапруги та перевантаження за струмом і короткого замикання. Відведення тепла від внутрішніх компонентів драйвера відбувається завдяки радіатору.



Особливості:

  • Висока якість виробу

  • Висока стабільність роботи

  • Цифрова технологія DIP

  • Оптично ізольований вхід диференціального сигналу

  • Забезпечення високої плавности ходу двигуна

  • Забезпечення низьких показників вібрації, шуму та нагрівання двигуна

  • Функція автоматичного зменшення сили струму в стані спокою

  • 8 режимів ділення кроку (200 крок/оберт — 10 000 крок/оберт)

  • 16 режимів вибору робочого вихідного струму

  • Настроювання драйвера через програмне забезпечення ProTuner (китайська версія)

  • Захист від перевантаження за струмом, перенапруги та короткого замикання



 Технічні характеристики:

Виробник: Leadshine Technology Leadshine

Модель: 3DM580S

Тип: цифровий

Тип відповідного двигуна: 3-фазний КД із фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм)

Діапазон вихідного струму (настроювання DIP-перемикачами): 2.1-8.0 А (пікові значення)

Напруга живлення: 20-74 У постійний струм (VDC)

Вхідний струм керівного сигналу: 7-16 мА

Частота кроку імпульсу: 0-500 кГц

Опір ізоляції: ≥500 МОм

Мікрокрок (настроювання DIP-перемикачами): 8 режимів (200 кроків/оберт — 10 000 крок/оберт)

Керування: STEP/DIR (CW/CCW під час настроювання через ПК)

Охолодження: пасивне

Габаритні розміри: 118х75.5х34 мм

Робоча температура довкілля: 0...+50 °C

Вологість довкілля: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤70 °C

Вага: 0.29 кг



Позначення Опис
PUL+  I

Імпульсний сигнал: (1). У режимі керування одним імпульсом (імпульс і напрямок) цей вхід представляє імпульсний сигнал. Імпульсний сигнал активний на наростаючому або спадаючому фронті напруги (встановлюється DIP-перемикачем SW13). (2). У подвійному імпульсному (CW/CCW) режимі керування (встановлюється за допомогою DIP-перемикача SW14) цей вхідний сигнал
представляє імпульс за годинниковою стрілкою (CW) і активний як при високому, так і при низькому рівні напруги. (3). 3,5-5 В для ВИСОКОЇ напруги, 0-0,5 В для НИЗЬКОЇ напруги (те саме для сигналів DIR). (4). Тривалість імпульсу повинна бути встановлена на 1 мкс або більше. (5). Послідовне підключення резисторів 1 кОм або 2 кОм для обмеження струму при +12 або +24 В відповідно. Те саме, що сигнали DIR та ENA

PUL-  I
DIR+  I

Сигнал напрямку: (1). У одноімпульсному режимі керування (крок і напрямок) низький і високий рівні напруги цього сигналу представляють два напрямки обертання двигуна (наприклад, за годинниковою стрілкою і
проти годинникової стрілки). (2). У режимі подвійного імпульсу (CW та CCW) цей сигнал представляє
обертання проти годинникової стрілки (CCW). Він активний як при високому, так і при низькому рівні напруги. (3). Мінімальний час встановлення сигналу DIR має бути не менше 5 мкс.

DIR-  I
ENA+  I Сигнал включення: (1). Цей сигнал використовується для включення/вимкнення накопичувача. Високий рівень напруги 3,5-5 В постійного струму (керуючий сигнал NPN) для ввімкнення приводу та низький рівень напруги 0-0,5 В постійного струму для вимкнення приводу. Сигнали PNP і диференціального керування навпаки, а саме низький рівень для включення.(2). Для сигналу ENA потрібен попередній сигнал DIR мінімум 500 мс в одноімпульсному режимі. (3). За замовчуванням цей сигнал залишається НЕПІД’ЄДНАНИМ І УВІМКНЕНИМ.
ENA-  I
ALM+ O Конфігурований цифровий вихідний сигнал: настроюваний вихідний сигнал OC. Потрібно занурення або
джерело струму 20 мА при напрузі 5-24 В.
ALM- O



































































Позначення Опис
GND

Мінусовий контакт живлення

+VDC Плюсовий контакт живлення (рекомендоване значення  24-48 В постійного струму)
U Обмотка U фази двигуна
V Обмотка V фази двигуна
W Обмотка W фази двигуна

















Тип налаштування Опис
Настроювання вихідного струму Вихідний струм драйвера встановлюється трьома перемикачами SW1-SW4. У процесі встановлення живлення драйвера має бути вимкнене. Є 16 режимів встановлення струму.
Автоматичне зменшення струму Коли двигун зупиняється, струм автоматично зменшується вдвічі для запобігання нагріванню двигуна. Керування здійснюється перемикачем SW5.
Настроювання мікрокроку Перемикачі SW6-SW8 використовуються для встановлення кількості імпульсів на оберт. У процесі встановлення мікрокроку живлення драйвера має бути вимкнене. Є 8 режимів поділки кроку.
Світлові індикатори

Зелений індикатор — індикатор живлення. Коли він постійно горить, це вказує на те, що вхідна напруга в нормі.

Червоний індикатор — індикатор несправності. Коли він блимає, це вказує на те, що є проблеми в роботі драйвера.































Більш детальну інформацію дивіться у вкладці "СПЕЦИФІКАЦІЇ"
Комплект постачання
  • Трифазний кроковий двигун Leadshine 573S15 (1 шт.)
  • Драйвер Leadshine 3DM580S (1 шт.)
До цього комплекту в нас можна придбати

Кутовий кронштейн КД типу NEMA23 Угловой кронштейн ШД типа NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23Установочный блок шагового двигателя NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23, пластикУстановочный блок шагового двигателя NEMA23, пластик, фото 2

Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23Редуктор для шагового двигателя PX57N006S0 (1:6) NEMA 23, фото 1

Редуктор для крокового двигуна PX57N010S0 (1:10) NEMA 23 Редуктор для шагового двигателя PX57N010S0 (1:10) NEMA 23, фото 1

Імпульсний блок живлення S-250-36, 36 V, 6.9 А, 250 W Импульсный блок питания S-250-36, 36V, 6.9А, 250W, фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникLeadshine
Користувацькі характеристики
Діаметр вала8
Тип фланцяNEMA 23 (57 мм)
Крутний момент (Нм)1.5
Струм (A)5.8
Габаритні розміри118х75.5х34 мм
Опір ізоляції100 МОм
Температура зберігання-20...+65 °C
Вологість навколишнього середовища40...90 %
Вага0.27 кг
Микрошаг200 крок/оборот - 10 000 крок/оборот (8 режимів)
Напруга живлення18-50 V DC (постійний струм)
УправлінняSTEP/DIR
Модель3DM583
Тип відповідного двигуна3-х фазний КД з фланцем від NEMA 23 (57 мм) до NEMA 34 (86 мм)
Типцифровий
Діапазон вихідного струму (пікові значення)2.1-8.3 А (16 режимів)
Струм логічного сигналу7...16 мА
Частота імпульсів0-200 кГц
Вібрація10-55 Гц / 0.15 мм
Робоча температура драйвера≤70 °C
Робоча температура навколишнього середовища0...+50 °C
Кількість валів1
Температура навколишнього середовища-10...+50 °C
Вага1.1 кг
Точність кроку5%
Індуктивність фази1.35 мГн
Інерція ротора400 гсм2
Кількість висновків6
Типорозмір фланцяNEMA 23 (57 мм)
Кутовий крок1.2°
Радіальне биття (навантаження 450 г)≤0.06
Осьове биття (навантаження 450 г)≤0.08
Опір фази0.7 Ом
Клас ізоляціїВ
Довжина проводів~350 мм
Максимальна робоча температура двигуна+80 °C
Модель відповідного драйвера3DM583, 3DM580 або аналоги
Споживаний струм5.8 А
Колір корпусуЧорний
Максимальний крутний момент1.5 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Захисний кожухTrue
Кількість фаз3
Матеріал корпусуМетал
Напруга36.0
