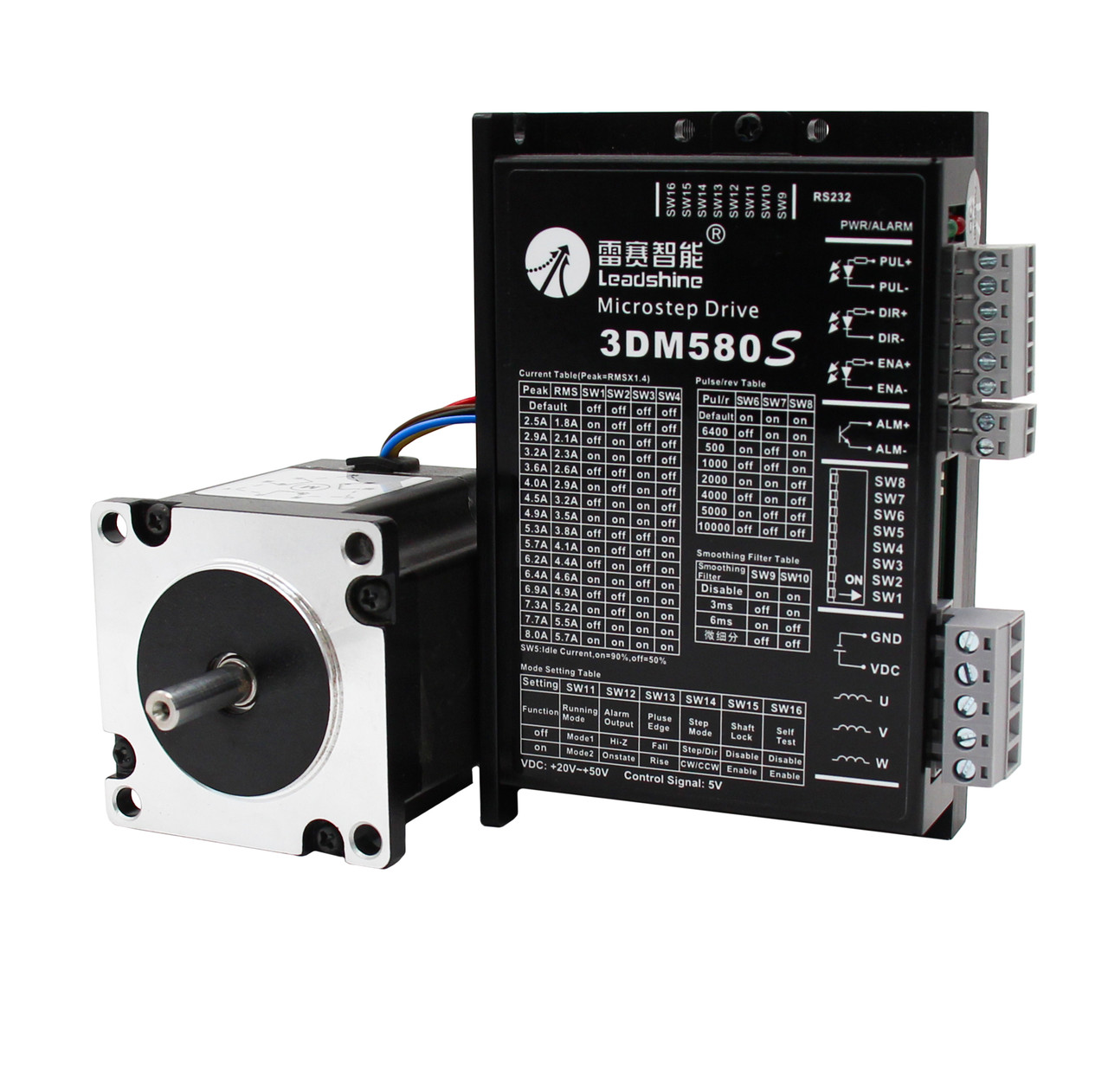

Комплект складається з трифазного крокового двигуна Leadshine 573S09 і драйвера Leadshine 3DM580S

Переваги трифазних крокових приводів над двофазними:

• Більш рівномірний момент під час обертання

• Нижчий рівень вібрації ротора

• Нижчий рівень шуму

• Найкращі характеристики розгону та гальмування

• Найкраще збереження робочого моменту на високих обертах

Кроковий двигун 573S09

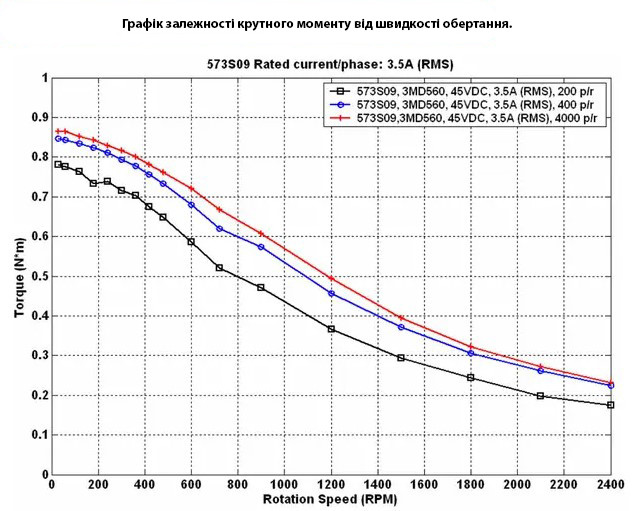

573S09 - трифазний кроковий двигун (3 обмотки, 6 виведення) від відомого виробника Leadshine з фланцем типорозміру NEMA 23 і моментом утримання 0.9 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання за низького рівня шуму та вібрацій. Ця модель КД має вал з одного боку діаметром 6.35 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які та забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвери 3DM583 або аналога. 573S09 створює заявлений момент тільки в стані спокою або за невеликої швидкості (відвідайте графіком залежності крутного моменту від швидкості). В На відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях.

Переваги 573S09:

• Можливість задавати потрібний кут повороту валу

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (порівнюючи із серводвигунами)

• Висока надійність і тривалий термін експлуатації

Недоліки 573S09:

• Втрати при моменті на високих швидкостях

• Є ймовірність пропуску кроків під час перевантаження

• Висока температура поверхні двигуна під час роботи

 Технічні характеристики двигуна:

Виробник: Leadshine Technology

Модель: 573S09

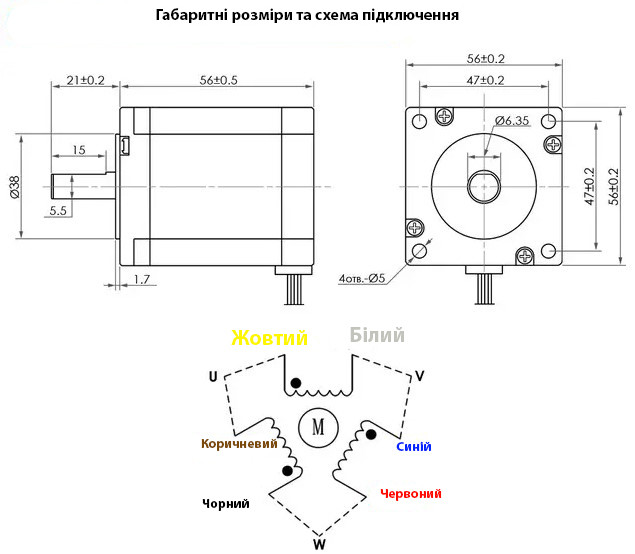

Типорозмір фланця: NEMA 23 (57 мм)

Довжина двигуна: 56 мм

Кількість валів: 1

Діаметр валу: 6.35 мм

Кількість фаз: 3

Струм: 3.5 А

Момент утримання: 0.9 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Радіальне биття (навантаження 450 г): ≤0.06

Осьове биття (навантаження 450 г): ≤0.08

Опір фази: 1.3 Ом

Індуктивність фази: 1.7 мГн

Інерція ротора: 200 гсм²

Опір ізоляції: 100 МОм (500 V DC)

Кількість виводів: 6

Клас ізоляції: В

Довжина дротів: ~350 мм

Максимальна робоча температура двигуна: +80 °C

Температура довкілля: -10...+50 °C

Вага: 0.72 кг

Модель відповідного драйвера: 3DM583, 3DM580 або аналоги

Драйвер для крокового двигуна 3DM580S

Leadshine 3DM580S - високопродуктивний мікрокроковий драйвер на основі технології цифрового DIP-регулювання від всесвітньо відомого бренду Leadshine, який застосовується для керування трифазними 3 і 6-ти дротовими кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 34 (86 мм).

Пристрій має 8 режимів ділення кроку з максимальним показником 10 000 кроків на оберт (за допомогою DIP-перемикачів). Мікрокрок дає змогу працювати двигуну з високою плавністю, меншою вібрацією й низькою рівнем шуму. Настроювання робочого вихідного струму відбувається за допомоги DIP-перемикачів в діапазоні від 0.5 А до 8.0 А (пікові показники), що задовольняє вимоги більшості двигунів на ринку. Також можливе програмне налаштування драйвера через застосунок ProTuner китайської версії (приклад параметрів: вихідний струм в діапазоні від 1.0 А до 8.0 А, мікрокок - 200 крок/оберт — 51 200 кроків/оберт). З'єднання з комп'ютером відбувається через порт драйвера RS232.

Драйвер має вбудовану функцію автоматичного зменшення сили струму в стані спокою. 3DM580S має захист від перенапруги та перевантаження за струмом і короткого замикання. Відведення тепла від внутрішніх компонентів драйвера відбувається завдяки радіатору.

Особливості:

• Висока якість виробу

• Висока стабільність роботи

• Цифрова технологія DIP

• Оптично ізольований вхід диференціального сигналу

• Забезпечення високої плавности ходу двигуна

• Забезпечення низьких показників вібрації, шуму та нагрівання двигуна

• Функція автоматичного зменшення сили струму в стані спокою

• 8 режимів ділення кроку (200 крок/оберт — 10 000 крок/оберт)

• 16 режимів вибору робочого вихідного струму

• Настроювання драйвера через програмне забезпечення ProTuner (китайська версія)

• Захист від перевантаження за струмом, перенапруги та короткого замикання

 Технічні характеристики:

Виробник: Leadshine Technology

Модель: 3DM580S

Тип: цифровий

Тип відповідного двигуна: 3-фазний КД із фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм)

Діапазон вихідного струму (настроювання DIP-перемикачами): 2.1-8.0 А (пікові значення)

Напруга живлення: 20-74 У постійний струм (VDC)

Вхідний струм керівного сигналу: 7-16 мА

Частота кроку імпульсу: 0-500 кГц

Опір ізоляції: ≥500 МОм

Мікрокрок (настроювання DIP-перемикачами): 8 режимів (200 кроків/оберт — 10 000 крок/оберт)

Керування: STEP/DIR (CW/CCW під час настроювання через ПК)

Охолодження: пасивне

Габаритні розміри: 118х75.5х34 мм

Робоча температура довкілля: 0...+50 °C

Вологість довкілля: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤70 °C

Вага: 0.29 кг

• Трифазний кроковий двигун Leadshine 573S09 (1 шт.)
• Драйвер Leadshine 3DM580S (1 шт.)
