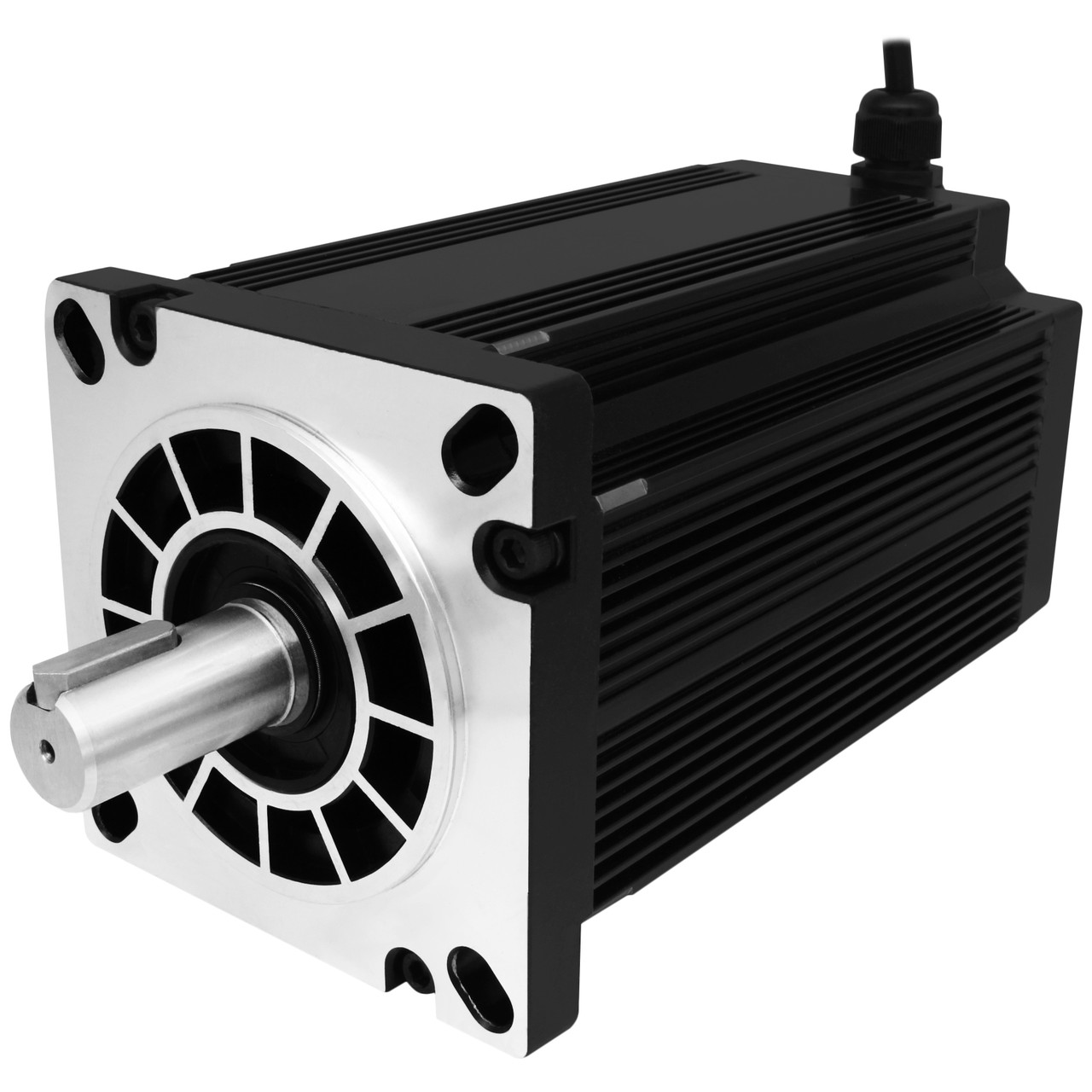

Двигун кроковий трифазний 130BYG350E-N-24 (NEMA 51, 60.0 Нм, 8.5 А, 1.2°)

Трифазний кроковий двигун 130BYG350D-N-24

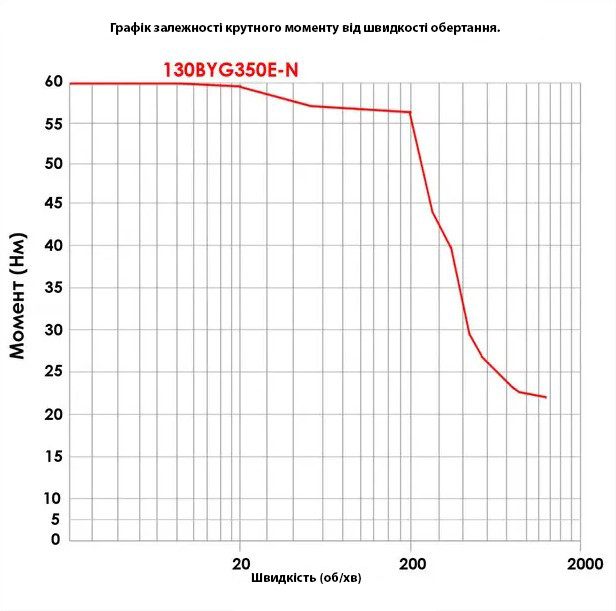

130BYG350E-N-24  - трифазний кроковий двигун (3 обмотки, 3 виведення) з фланцем типорозміру NEMA 51 і моментом утримання 60 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання за низького рівня шуму та вібрацій. Ця модель КД має вал з одного боку діаметром 24 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. 130BYG350E-N-24 створює заявлений момент тільки в стані спокою або за невеликої швидкості (~200 об/хв). У разі перевищення цієї швидкості крутний момент мотора різко знижується. Але в На відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях.

Переваги трифазних крокових двигунів над двофазними:

• Більш рівномірний момент під час обертання

• Нижчий рівень вібрації ротора

• Нижчий рівень шуму

• Кращі характеристики розгону та гальмування

• Краще збереження робочого моменту на високих обертах

 Технічні характеристики:

Модель: 130BYG350E-N-24

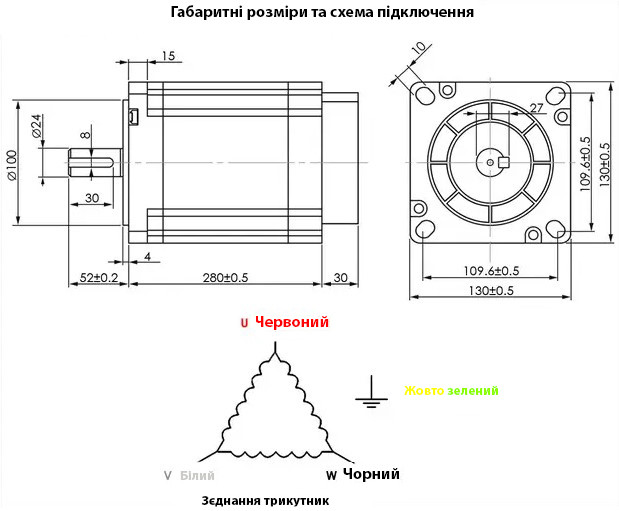

Типорозмір фланця: NEMA 51 (130 мм)

Довжина двигуна: 310 мм

Кількість валів: 1

Діаметр валу: 24 мм

Шпонка: 8 мм

Кількість фаз: 3

Струм: 8.5 А

Момент утримання: 60.0 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Максимальна швидкість: ~1500 об./хв

Опір фази: 1.05 Ом

Індуктивність фази: 23 мГн

Інерція ротора: 55 дог см2

Опір ізоляції: 100 МОм (500 V DC)

Напруга драйвера: 220 V АC

Кількість виводів: 3

Клас ізоляції: В

Довжина кабелю: ~3 м

Робоча температура двигуна: 0...+80 °C

Температура довкілля: -20...+50 °C

Вага: 19.2 кг

• Кроковий двигун 130BYG350E-N-24 (1 шт.)

Кутовий кронштейн для крокового двигуна ZJ130-01, тип NEMA 51

Драйвер трифазного крокового двигуна 3ND2283 10.0 A
