Двигун кроковий трифазний 130BYG350D-N-24 (NEMA 51, 50.0 Нм, 6.8 А, 1.2°)

Опис
Характеристики
Інформація для замовлення

Трифазний кроковий двигун 130BYG350D-N-24

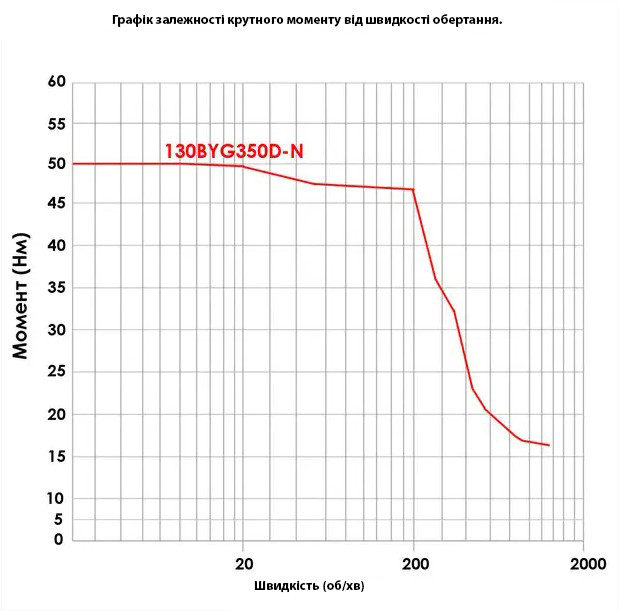

130BYG350D-N-24  - трифазний кроковий двигун (3 обмотки, 3 виведення) з фланцем типорозміру NEMA 51 і моментом утримання 50 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання за низького рівня шуму та вібрацій. Ця модель КД має вал з одного боку діаметром 24 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна130BYG350D-N-24 створює заявлений момент тільки в стані спокою або за невеликої швидкості (~200 об/хв). У разі перевищення цієї швидкості крутний момент мотора різко знижується. Але в На відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях.



Переваги трифазних крокових двигунів над двофазними:

  • Більш рівномірний момент під час обертання

  • Нижчий рівень вібрації ротора

  • Нижчий рівень шуму

  • Найкращі характеристики розгону та гальмування

  • Найкраще збереження робочого моменту на високих обертах



 Технічні характеристики:

Модель: 130BYG350D-N-24

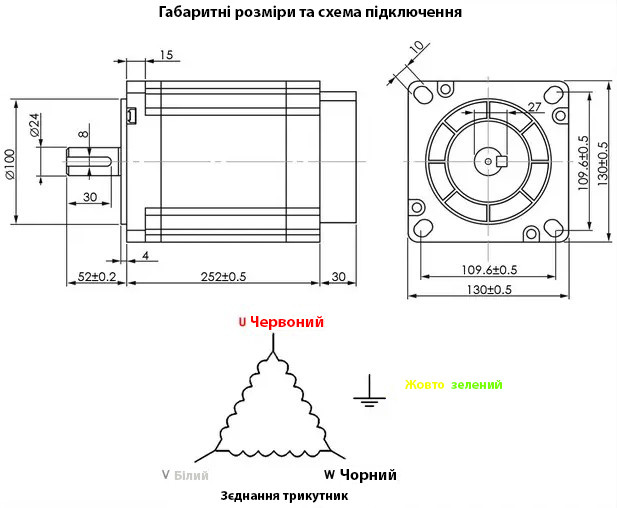

Типорозмір фланця: NEMA 51 (130 мм)

Довжина двигуна: 282 мм

Кількість валів: 1

Діаметр вала: 24 мм

Шпонка: 8 мм

Кількість фаз: 3

Струм: 6.8 А

Момент утримання: 50.0 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Максимальна швидкість: ~1500 об./хв

Опір фази: 1.02 Ом

Індуктивність фази: 18.3 мГн

Інерція ротора: 47.3 дог см2

Опір ізоляції: 100 МОм (500 V DC)

Напруга драйвера: 220 V АC

Кількість виводів: 3

Клас ізоляції: В

Довжина кабелю: ~3 м

Робоча температура двигуна: 0...+80 °C

Температура довкілля: -20...+50 °C

Вага: 17.1 кг

Комплект постачання
  • Кроковий двигун 130BYG350D-N-24 (1 шт.)
До цього двигуна в нас можна придбати

Кутовий кронштейн для крокового двигуна ZJ130-01, тип NEMA 51Угловой кронштейн для шагового двигателя ZJ110-01, тип NEMA 42, фото 2

Драйвер трифазного крокового двигуна 3ND2283 10.0 A Драйвер трехфазного шагового двигателя 3ND2283 10.0 A, фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

Кабелі Кабель медный многожильный экранированный TRVVP 4x0.5, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Тип двигунаБезколекторний
Кількість фаз3
Режими роботиТривалий
Матеріал корпусуМетал
Колір корпусуЧорний
Захисний кожухТак
Габаритні розміри
Довжина282 мм
Висота130 мм
Ширина130 мм
Діаметр вала24 мм
Користувацькі характеристики
Тип фланцяNEMA 51 (130 мм)
Крутний момент (Нм)50
Струм (A)6.8
Шпонка8 мм
Клас ізоляціїВ
Модель130BYG350D-N-24
Довжина кабелю~3 м
Опір ізоляції100 МОм (500 V DC)
Максимальна швидкість~1500 об/хв
Температура навколишнього середовища-20...+50 °C
Опір фази1.02 Ом
Кількість валів1
Кутовий крок1.2°
Точність кроку5%
Індуктивність фази18.3 мГн
Інерція ротора47.3 кг см2
Кількість висновків3
Робоча температура двигуна0...+80 °C
Напруга драйвера220 V АС
Маса17.1 кг
Споживаний струм6.8 А
Максимальний крутний момент50 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Тип порушенняВід постійних магнітів
  • Ціна: 13 376 ₴
  • Немає в наявності
  • Код: 12-084

13 376 ₴
