КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

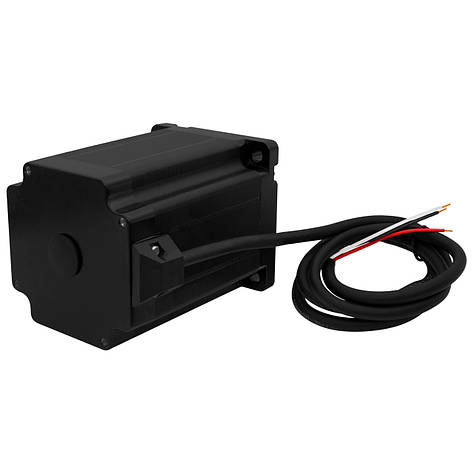

Двигун кроковий трифазний 86BYGH350E-14 (NEMA 34, 12.0 Нм, 4.5 А, 1.2°), фото 1

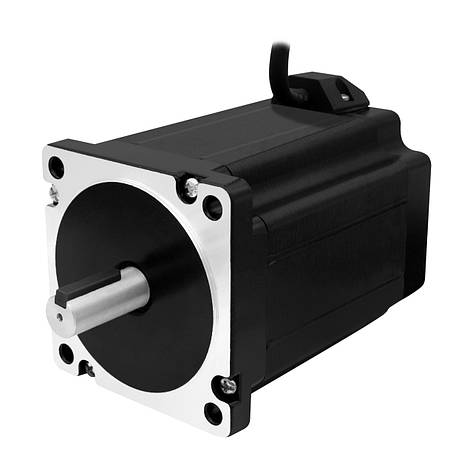

Двигун кроковий трифазний 86BYGH350E-14 (NEMA 34, 12.0 Нм, 4.5 А, 1.2°), фото 3

Двигун кроковий трифазний 86BYGH350E-14 (NEMA 34, 12.0 Нм, 4.5 А, 1.2°)

Опис
Характеристики
Інформація для замовлення

Трифазний кроковий двигун 86BYGH350E-14

86BYGH350E-14 - трифазний кроковий двигун (3 обмотки, 3 виведення) з фланцем типорозміру NEMA 34 і моментом утримання 12 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання за низького рівня шуму та вібрацій. Ця модель КД має вал з одного боку діаметром 14 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот вала на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна86BYGH350E-14 створює заявлений момент тільки в стані спокою або за невеликої швидкості (~200 об/хв). У разі перевищення цієї швидкості крутний момент мотора знижується. Але в На відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях.



Переваги трифазних крокових двигунів над двофазними:

  • Більш рівномірний момент під час обертання

  • Нижчий рівень вібрації ротора

  • Нижчий рівень шуму

  • Найкращі характеристики розгону та гальмування

  • Найкраще збереження робочого моменту на високих обертах



 Технічні характеристики:

Модель: 86BYGH350E-14

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 154 мм

Кількість валів: 1

Діаметр валу: 14 мм

Шпонка: 5 мм

Кількість фаз: 3

Струм: 4.5 А

Момент утримання: 12.0 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Опір фази: 1.15 Ом

Індуктивність фази: 7.8 мГн

Інерція ротора: 4.55 дог см2

Опір ізоляції: 100 МОм (500 V DC)

Рекомендована напруга драйвера: 220 V АC

Кількість виводів: 3

Клас ізоляції: В

Довжина кабелю: ~3 м

Робоча температура двигуна: 0...+80 °C

Температура довкілля: -20...+50 °C

Вага: 5.49 кг

Комплект постачання
  • Кроковий двигун 86BYGH350E-14 (1 шт.)
До цього двигуна в нас можна придбати

Кутовий кронштейн КД типу NEMA34 Угловой кронштейн для шагового двигателя ZJ110-01, тип NEMA 42, фото 2

Редуктор для крокового двигуна PX86N006S0 (1:6) NEMA 34Редуктор для шагового двигателя PX86N006S0 (1:6) NEMA 34, фото 1

Редуктор для крокового двигуна PX86N010S0 (1:10) NEMA 34Редуктор для шагового двигателя PX86N006S0 (1:6) NEMA 34, фото 1

Драйвер трифазного крокового двигуна 3DM2283 8.0 AДрайвер трехфазного шагового двигателя 3DM2283 8.0 A, фото 2

Драйвер трифазного крокового двигуна 3ND2283 10.0 A Драйвер трехфазного шагового двигателя 3ND2283 10.0 A, фото 2

Драйвер контролер крокового двигуна 3М2080 ЧПУ CNC 6.6A Драйвер контроллер шагового двигателя 3М2080 ЧПУ CNC 6.6A, фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

Кабелі Кабель медный многожильный экранированный TRVVP 4x0.5, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Тип двигунаБезколекторний
Кількість фаз3
Споживаний струм4.5 А
Максимальний крутний момент12 Н*м
Тип збудженняВід постійних магнітів
Режими роботиТривалий
Матеріал корпусуМетал
Колір корпусуЧорний
Спосіб монтажуГоризонтальний/вертикальний
Захисний кожухТак
Маса5.49 кг
Габаритні розміри
Довжина154 мм
Висота85.5 мм
Ширина85.5 мм
Діаметр вала14 мм
Користувальницькі характеристики
Тип фланцяNEMA 34 (86 мм)
Крутний момент (Нм)12
Струм (A)4.5
Основні
Шпонка5 мм
Клас ізоляціїВ
Модель86BYGH350E-14
Довжина кабелю~3 м
Опір ізоляції100 МОм (500 V DC)
Температура навколишнього середовища-20...+50 °C
Опір фази1.15 Ом
Кількість валів1
Кутовий крок1.2°
Точність кроку5%
Індуктивність фази7.8 мГн
Інерція ротора4.55 кг см2
Кількість висновків3
Робоча температура двигуна0...+80 °C
Рекомендована напруга драйвера220 V АС
