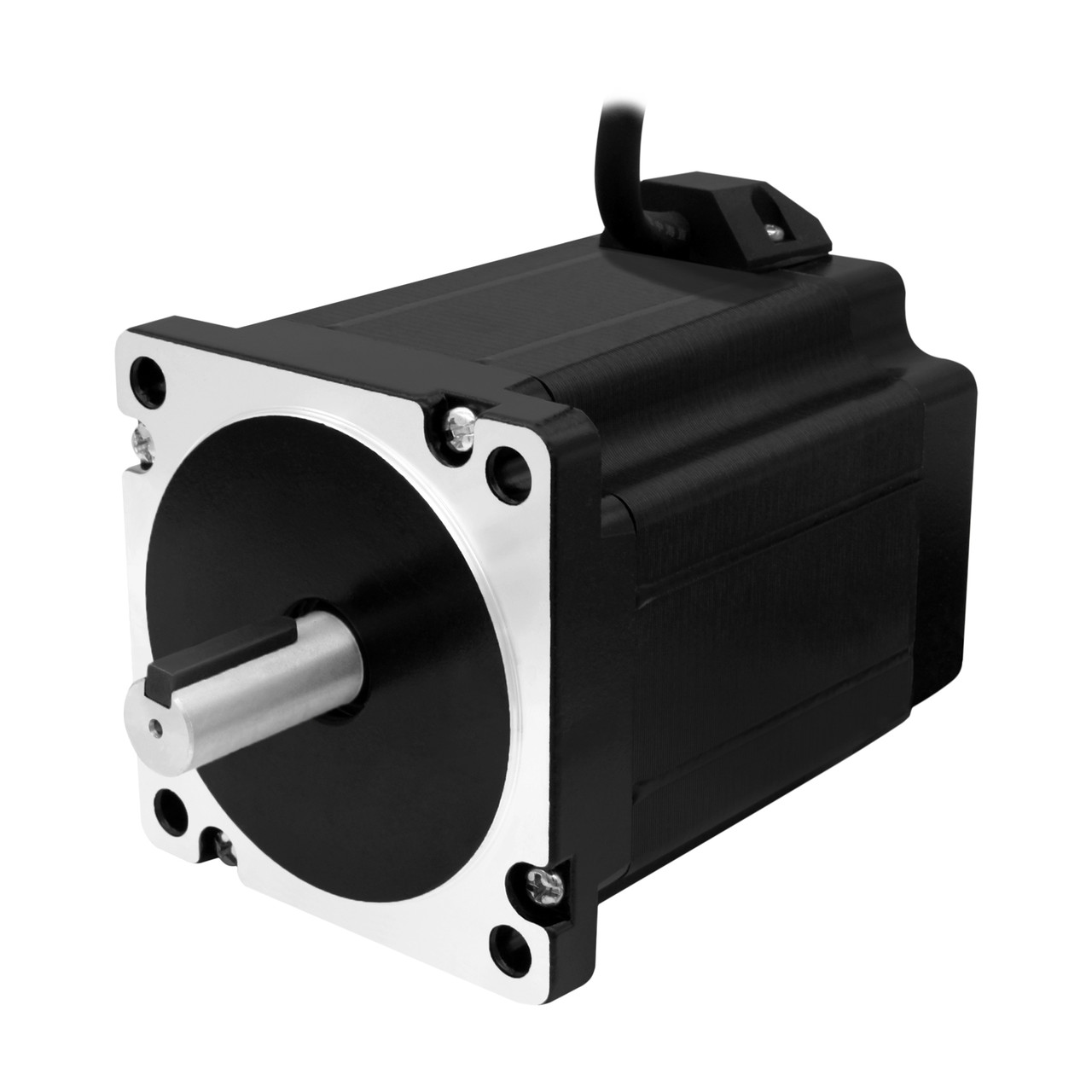

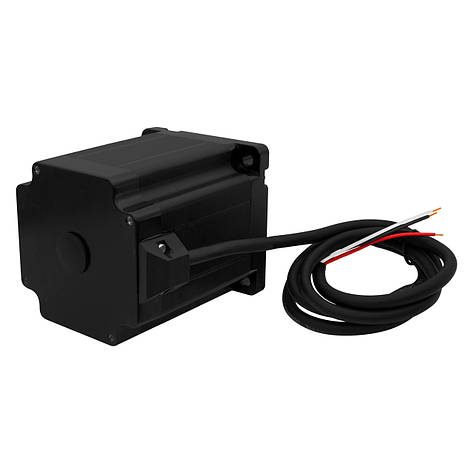

Трифазний кроковий двигун 86BYGH350C-14

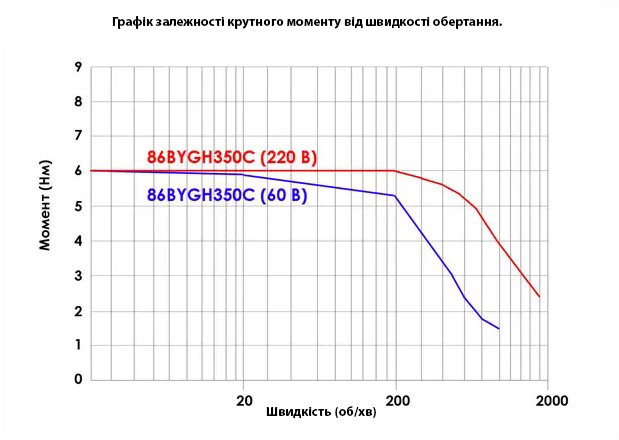

86BYGH350C-14 - трифазний кроковий двигун (3 обмотки, 3 виходи) з фланцем типорозміру NEMA 34 і моментом утримання 6 Нм, який застосовується в верстатах з ЧПК, 3D-принтерах, актуаторах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання при низькому рівні шуму і вібрації. Дана модель КД має вал з одного боку діаметром 14 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. При використанні драйвера з живленням 220 В двигун 86BYGH350C-14 створює заявлений момент у стані спокою або при невеликій швидкості (~200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується. Але на відміну від двофазного крокового двигуна з аналогічними характеристиками, трифазний краще зберігає момент на високих швидкостях. При використанні драйвера з живленням 60 В двигун даної моделі створює заявлений момент у стані спокою або при швидкості ~20 об/хв.

Переваги трифазних крокових двигунів над двофазними:

• Більш рівномірний момент при обертанні

• Нижчий рівень вібрації ротора

• Нижчий рівень шуму

• Кращі характеристики розгону та гальмування

• Краще збереження робочого моменту на високих оборотах

 Технічні характеристики:

Модель: 86BYGH350C-14

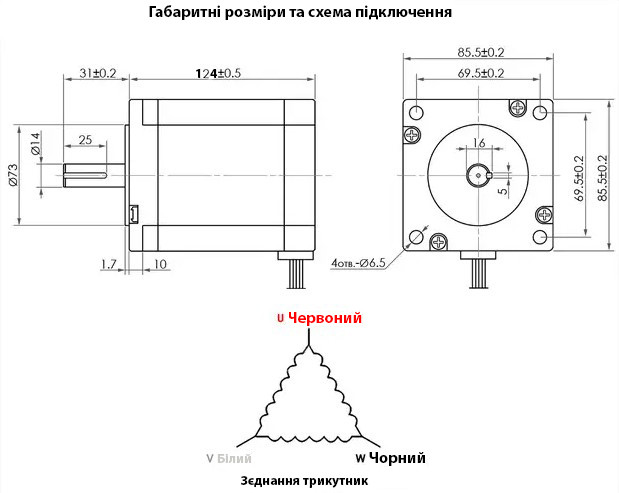

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 124 мм

Кількість валів: 1

Діаметр валу: 14 мм

Шпонка: 5 мм

Кількість фаз: 3

Струм: 3.2 А

Момент утримання: 6.0 Нм

Кутовий крок: 1.2°

Точність кроку: 5%

Опір фази: 0.95 Ом

Індуктивність фази: 6.5 мГн

Інерція ротора: 3.99 кг см²

Опір ізоляції: 100 МОм (500 V DC)

Рекомендована напруга драйвера: 220 V АC

Кількість виходів: 3

Клас ізоляції: В

Довжина кабелю: ~3 м

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 4.23 кг

• Кроковий двигун 86BYGH350С-14 (1 шт.)
