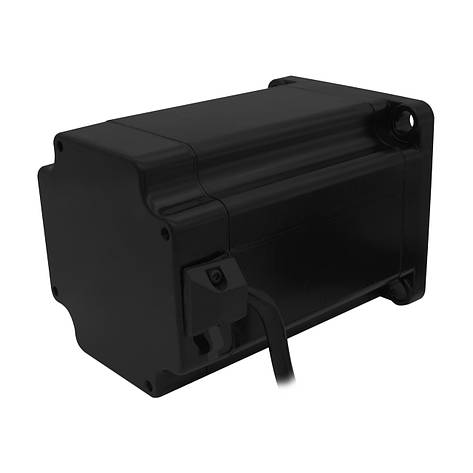

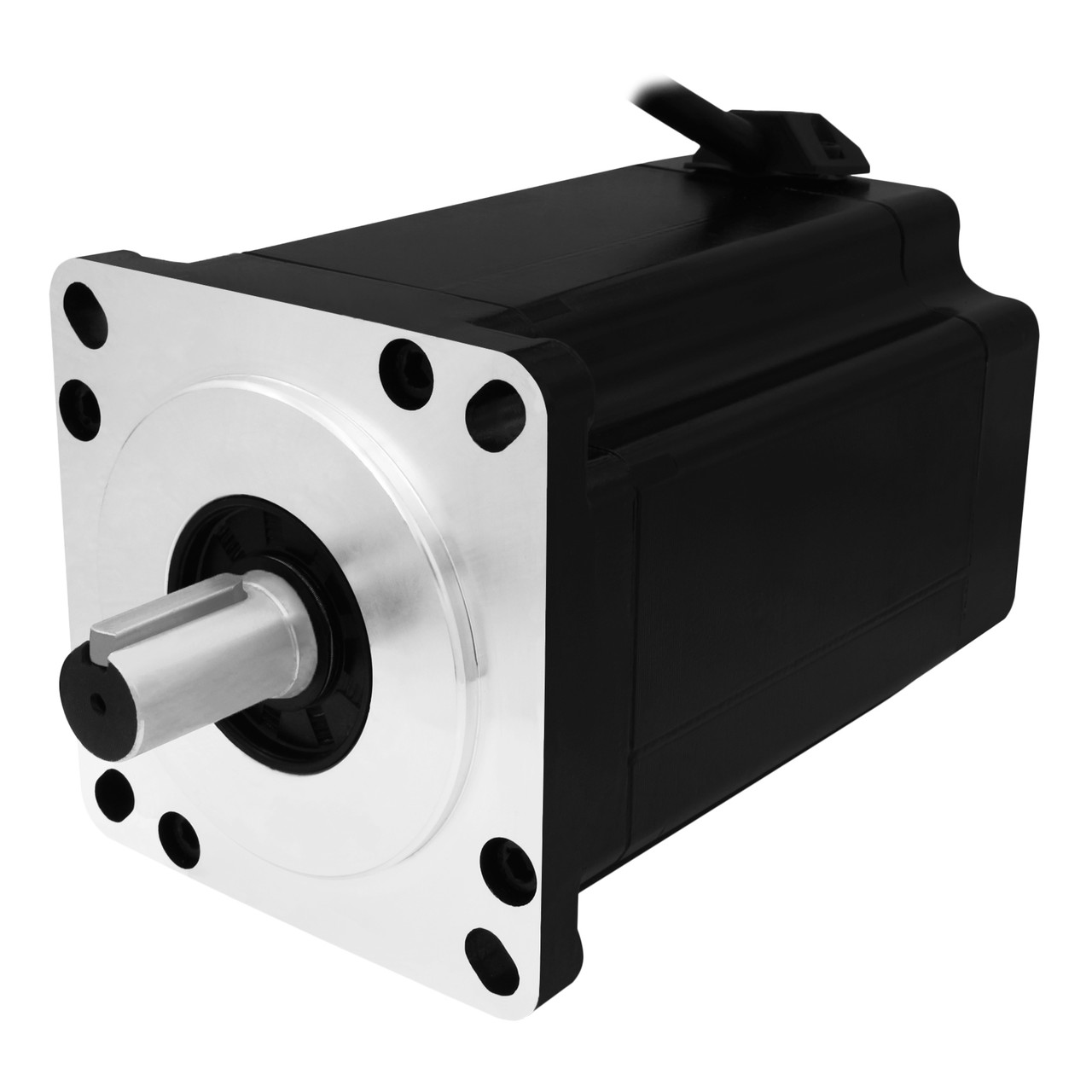

Кроковий двигун 110BYG250D-19

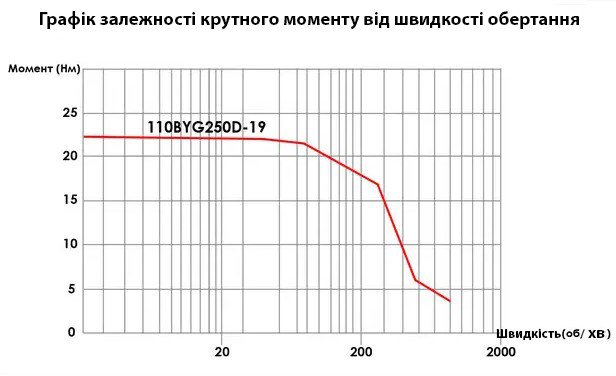

110BYG250D-19 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 43 і моментом утримання 22 Нм, який застосовується в верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших систем автоматизації для забезпечення. Мотор має вал з одного боку діаметром 19 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. 110BYG250D-19 створює заявлений момент тільки у стані спокою або при невеликій швидкості (~200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.

Переваги 110BYG250D-19:

• Високий момент утримання

• Можливість задавати потрібний кут повороту валу двигуна

• Можливість фіксування становище ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямки обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (у порівнянні з серводвигунами)

• Висока надійність і тривалий термін служби

Недоліки 110BYG250D-19:

• Значні втрати моменту на високих швидкостях

• Є можливість пропуску кроків при перевантаженні

• Висока температура поверхні двигуна під час роботи

 Технічні характеристики:

Модель: 110BYG250D-19

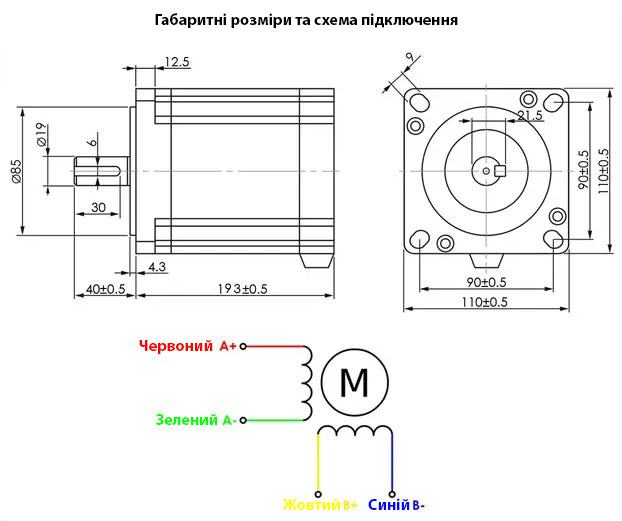

Типорозмір фланця: NEMA 43 (110 мм)

Довжина двигуна: 193 мм

Кількість валів: 1

Діаметр валу: 19 мм

Шпонка: 6 мм

Кількість фаз: 2

Струм: 7.0 А

Момент утримання: 22.0 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 0.95 Ом

Індуктивність фази: 7.7 мГн

Інерція ротора: 18.3 кг см²

Опір ізоляції: 100 МОм (500 V DC)

Рекомендована напруга драйвера: 220 V АC

Кількість виводів: 4

Клас ізоляції: В

Довжина дроту: ~3 м

Переріз кабелю: 1 мм²

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 10.56 кг

• Кроковий двигун 110BYG250D-19 (1 шт.)
