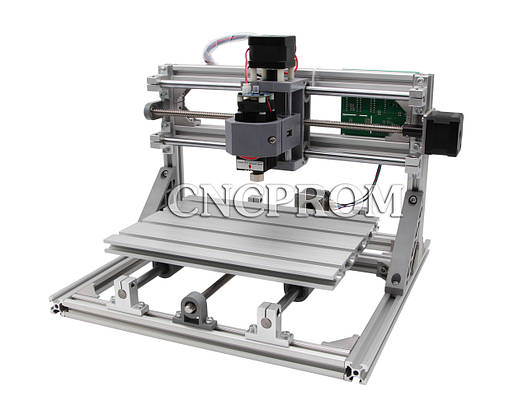

Лазерний фрезерно-гравірувальний верстат USB 2518 (лазер 2500mW + шпиндель 150W), 3 координати

Лазерний фрезерно-гравірувальний верстат 2518 (лазер 2500mW + шпиндель 150W) - це універсальне високотехнологічне компактний пристрій призначений для різання і гравіювання різних матеріалів. Даний верстат дозволяє виготовляти невеликі вироби, які за якістю, як правило, не поступаються заводським. Рама верстата і робоче поле виготовлені з алюмінієвого профілю 20х20 мм і 15х180 мм відповідно. В якості лінійних направляючих використовуються прецизійні вали без опори діаметром 10 мм. Приводні механізми представлені трапецеїдальними валами діаметром 8 мм і кроком 4 мм. В основу конструкції входять і пластикові елементи виготовлені методом лиття під тиском): кріплення шпинделя (лазера), розпірки та підшипникові вузли. Плавність роботи забезпечують 3 крокових двигуни типу NEMA17 c крутним моментом 0.25 Нм. 2518 оснащений шпинделем потужністю 150W і лазером потужністю 2500mW. Працює пристрій під управлінням контролера GRBL 1.1, який підтримує роботу як зі шпинделем, так і з лазером (при необхідності можна з легкістю замінити шпиндель на лазерну головку). Підключення до комп'ютера здійснюється через інтерфейс USB.

Верстат поставляється у вигляді комплекту для самостійної збірки!

Особливості верстата 2518:

• Можливість установки як шпинделя для різання, так і лазера для гравіювання
• Швидка і легка заміна комплектуючих
• Висока якість роботи
• Компактний і легкий корпус
• Можливість обробки різних матеріалів
• Можливість автоматизації операцій за допомогою комп'ютерного управління
• Широке застосування

Застосування: виготовлення табличок, сувенірів, нагород, статуеток і т. д.

Оброблювані матеріали: деревина, пластик, гума, шкіра, тканина, анодований алюміній

Матеріали, які можна обробляти: тверді метали, камінь, кераміка, слонова кістка, що відображають і прозрачні матеріали (лазер) і т. д.

Основні технічні характеристики:

Модель: 2018 (лазер 2500mW + шпиндель 150W)

Плата управління: GRBL 1.1

Кількість координат управління: 3

Інтерфейс підключення: USB

Програмне забезпечення: GRBL Control

Операційна система: Windows XP SP3, 7, 8, 10, Linux (х32/х64)

Електроживлення: 12~36 VDC, 5A

Матеріал рами верстата і робочого поля: верстатний алюмінієвий профіль 20х20 мм і 15х180 мм

Лінійні направляючі: вали без опори діаметром 10 мм

Приводні механізми: трапецеїдальні вали діаметром 8 мм і кроком 4 мм

Крокові двигуни: NEMA17 (1.33 A, 0.25 Нм)

Драйвера крокових двигунів: A4988

Розміри робочого поля: 250х180х15 мм

Габаритні розміри верстата: 340х330х280 мм

Вага верстата: 5.65 кг

ЛАЗЕР 2500 mW

Потужність: 2500 mW

Довжина хвилі: 450 nm

Форма променя: точка (елемент з фокусом)

Матеріал корпусу: алюміній

Тип охолодження: примусове повітряне

Регулювання фокусної відстані: ручна

Ресурс лазерного випромінювача: ≥10 000 годин

Час безперервної роботи: ≤12 годин

Робоча температура: -10°С...+40°С

ШПИНДЕЛЬ 775

Потужність: 150 W

Швидкість: ~10 000 про/хв

Діаметр шпинделя: 44.5 мм

Діаметр валу: 5 мм

Загальна довжина: 98 мм

Довжина без валу: 75.5 мм

Діаметр отвору патрона під фрезу: 3.175 мм

Тип охолодження: повітряне

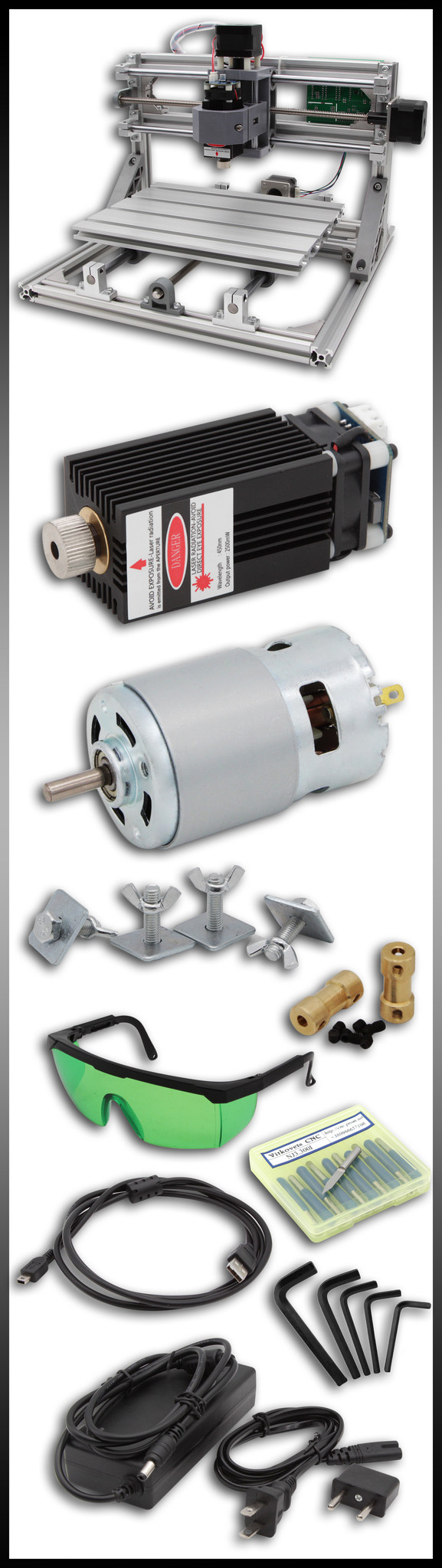

Основні компоненти верстата:

Лазерна головка

Потужність 2500 мвт, довжина хвилі 450 nm

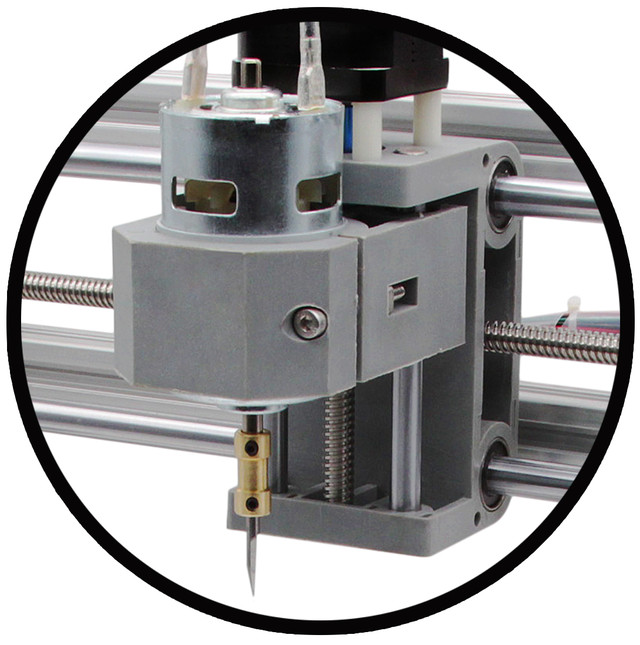

Шпиндель

Потужність 150 W, швидкість ~10 000 про/хв



Кроковий мотор

Крутний момент 0.25 Нм, струм 1.33 А



Плата управління

3 координати управління

Каркас

Верстатний алюмінієвий профіль 20х20



Робоче поле

Верстатний алюмінієвий профіль 15х180



Лінійна направляюча

Вал без опори 10 мм



Привідний механізм

Трапецеїдальний вал 8 мм, крок 4 мм

Габаритні розміри:

Схема підключення:

Відеоогляд конструкції верстата
