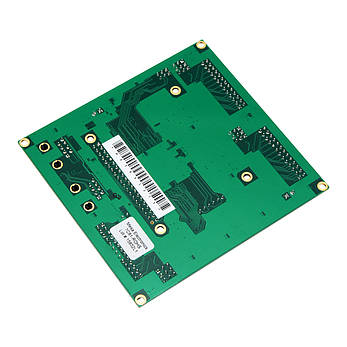

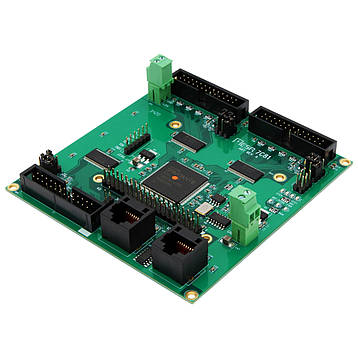

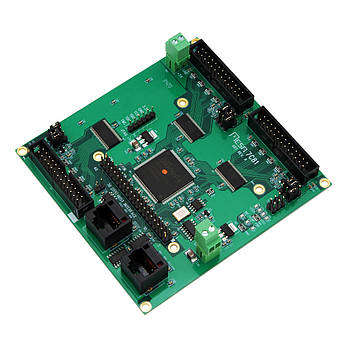

Контролер MESA 7C81
MESA 7C81 — це материнська плата FPGA для процесора Raspberry Pi. 7C81 під'єднується до інтерфейсу GPIO RPI та використовує SPI для зв'язку з FPGA. Три 26-контактних роз'ємів зі стандартними виведенням паралельного порту та допуском 5 Введення-виведення передбачені для сумісності з більшістю інтерфейсів керування рухом із паралельним портом / комутаційними платами ЧПК/багатовісними кроковими двигунами, включно з 25-контактними дочірніми платами Mesa. 25-контактні дочірні плати Mesa або стандартні плати з паралельним портом забезпечують практично необмежені варіанти введення-виведення, включно з квадратними або абсолютними входами енкодера, виходами step/dir (до 10 МГц) або PWM/dir, а також розширення польового введення-виведення до сотень точок введення-виведення.
На додаток до паралельних портів розширення, 7C81 надає два інтерфейси RS-422/US-485 для розширення введення/виведення через дочірні плати послідовного введення/виведення. 7C81 встановлюється в стандартні канали на DIN-рейці 107 мм і живиться від 5 В.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель: 7C81
Тип: материнська
Інтерфейси під'єднання: три 26-контактних роз'єми, RS-422 / RS-485
Напруга живлення: 5 В
Габаритні розміри: 4.215х4.015"
Вага: 70 г
Розташування роз'ємів:
Габаритні розміри (у дюймах):
Щоб скористатися всіма перевагами контролера MESA 7C81, необхідно встановити актуальну версію прошивки.
Прошивка для контролера MESA 7C81 - завантажити
Інструкція користувача MESA 7C81 - завантажити
- Контролер MESA 7C81 (1 шт.)
Контролери MESA
Дивіться всі наші оголошення:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладчик)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні | |
|---|---|
| Країна виробник | США |
| Стан | Новий |
| Вага | 0.07 кг |
| Інтерфейс для підключення зовнішніх пристроїв | RS485, RS422 |
| Тип монтажу | На DIN рейку |
| Виробник | MESA |
| Технічні характеристики | |
| Напруга | 5 В |
- Ціна: 3 762 ₴
- Немає в наявності
- Код: 05-070
3 762 ₴
