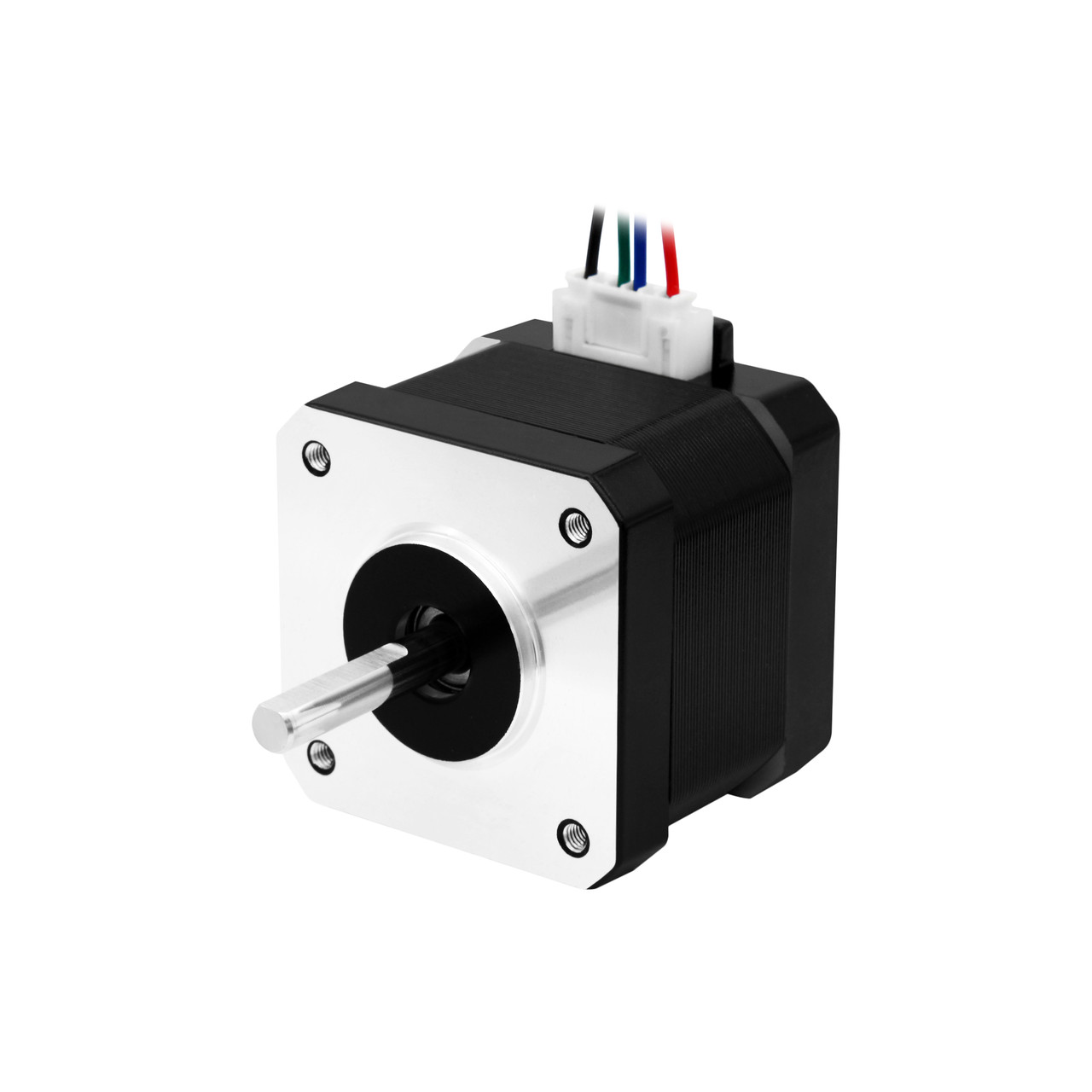

Кроковий двигун 42BYGH34-401AS

42BYGH34-401AS - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 17 і моментом утримання 0.28 Нм, який застосовується в невеликих верстатах з ЧПУ, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал з одного боку діаметром 5 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 42BYGH34-401AS створює заявлений момент тільки в стані спокою або при невеликій швидкості. В комплект поставки також входить кабель для підключення двигуна до драйвера.

Переваги 42BYGH34-401AS:

• Стабільний момент утримання

• Можливість задавати потрібний кут повороту вала двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Компактні розміри

• Низька ціна

• Висока надійність і тривалий термін служби

Недоліки 42BYGH34-401AS:

• Значні втрати часу на високих швидкостях

• Присутній ймовірність пропуску кроків при перевантаженні

• Висока температура поверхні двигуна під час роботи

Технічні характеристики:

Модель: 42BYGH34-401AS

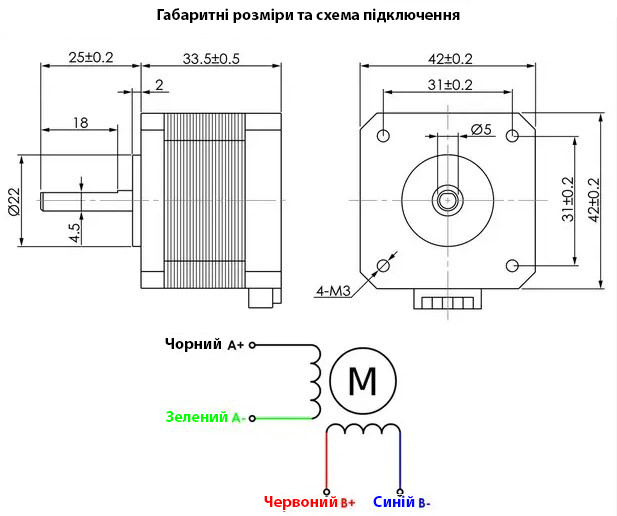

Типорозмір фланця: NEMA 17 (42 мм)

Довжина двигуна: 33.5 мм

Кількість валів: 1

Діаметр валу: 5 мм

Кількість фаз: 2

Струм: 1.5 А

Момент утримання: 0.28 Нм

Кутовий крок: 1.8° (200 крок/про)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Індуктивність фази: 4 мГн

Опір фази: 1.9 Ом

Момент інерції: 35 гсм2

Кількість висновків: 4

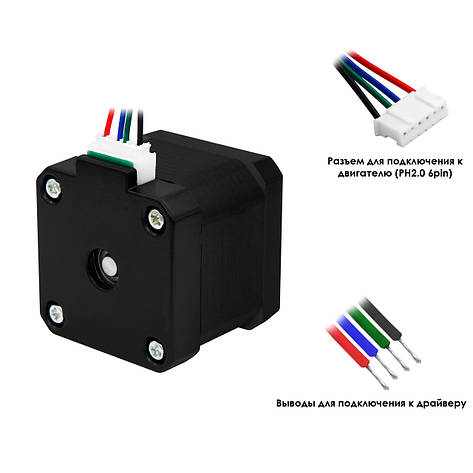

Роз'єм підключення (на двигуні): PH2.0 6 pin

Довжина дроту: ~1 м

Клас ізоляції: В

Опір ізоляції: 100 МОм (500 V DC)

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -40...+50 °C

Вага: 0.23 кг

• Кроковий двигун 42BYGH34-401AS (1 шт.)
• Кабель для підключення (1 шт.)
