КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

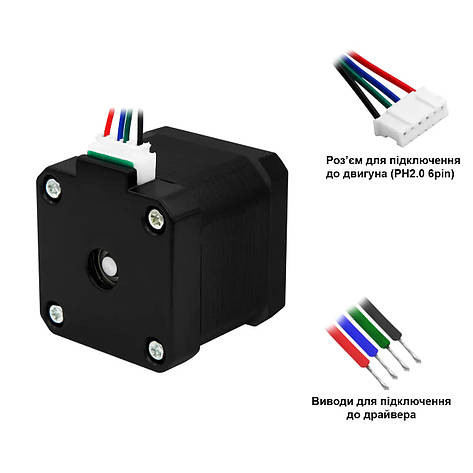

Кроковий двигун 42BYGH47-401AS (NEMA 17, 0.55 Нм, 1.7 А, 1.8°), фото 1
Кроковий двигун 42BYGH47-401AS (NEMA 17, 0.55 Нм, 1.7 А, 1.8°), фото 3

Кроковий двигун 42BYGH47-401AS (NEMA 17, 0.55 Нм, 1.7 А, 1.8°)

Опис
Характеристики
Інформація для замовлення

Кроковий двигун 42BYGH47-401AS

42BYGH47-401AS - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 17 і моментом утримання 0.55 Нм, який застосовується в невеликих верстатах з ЧПУ, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал з одного боку діаметром 5 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот вала на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 42BYGH47-401AS створює заявлений момент тільки в стані спокою або при невеликій швидкості. В комплект поставки також входить кабель для підключення двигуна до драйвера.



Переваги 42BYGH47-401AS:

  • Стабільний момент утримання

  • Можливість задавати потрібний кут повороту вала двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Компактні розміри

  • Низька ціна

  • Висока надійність і тривалий термін служби



Недоліки 42BYGH47-401AS:

  • Значні втрати часу на високих швидкостях

  • Присутній ймовірність пропуску кроків при перевантаженні

  • Висока температура поверхні двигуна під час роботи



Технічні характеристики:

Модель: 42BYGH47-401AS

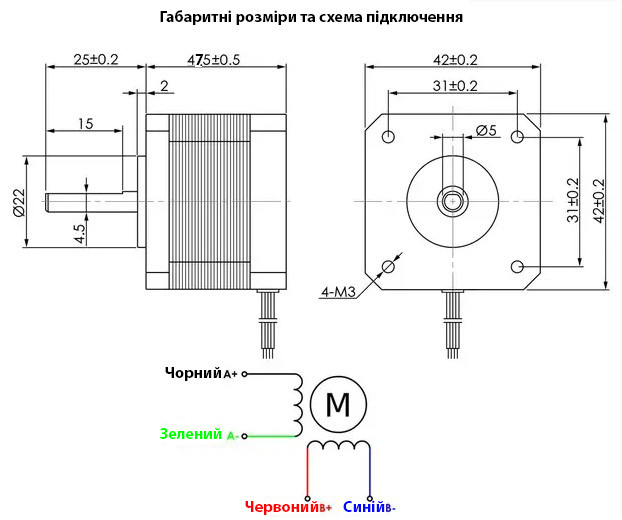

Типорозмір фланця: NEMA 17 (42 мм)

Довжина двигуна: 47.5 мм

Кількість валів: 1

Діаметр валу: 5 мм

Кількість фаз: 2

Струм: 1.7 А

Момент утримання: 0.55 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Індуктивність фази: 4 мГн

Опір фази: 1.9 Ом

Момент інерції: 68 гсм2

Кількість висновків: 4

Роз'єм для підключення (на двигуні): PH2.0 6 pin

Довжина дроту: ~1 м

Клас ізоляції: В

Опір ізоляції: 100 МОм (500 V DC)

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -40...+50 °C

Вага: 0.37 кг

Комплект постачання
  • Кроковий двигун 42BYGH47-401AS (1 шт.)
  • Кабель для підключення (1 шт.)
До цього двигуну у нас можна придбати

Кутовий кронштейн КД типу NEMA17 Кутовий кронштейн КД типу NEMA23, фото 2

КонтролериЧПУ конÑ'ÑÐ¾Ð»Ð»ÐµÑ Mach3 USB ST-USB STB4100 на 4 кооÑÐÐнаÑ'Ñ, ÑоÑ'о 2

ДрайвериÐÑаÐ1Ð2ÐµÑ ÐºÐ¾Ð½Ñ'ÑÐ¾Ð»Ð»ÐµÑ ÑˆÐ°Ð3оÐ2оÐ3о ÐÐ2ÐÐ3аÑ'ÐµÐ»Ñ CW5045 ЧПУ CNC 4.5 A, ÑоÑ'о 2

Імпульсний блок живлення S-75-24, 24V, 3.1 A, 75WІмпульсний блок живлення S-75-24, 24V, 3.1 A, 75W, фото 2

Гнучкі муфти Гнучка сильфонне муфта для крокового двигуна 5х10 З (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Тип двигунаБезколекторний
Кількість фаз2
Частота обертання800 об/хв
Режими роботиТривалий
Матеріал корпусуМетал
Колір корпусуЧорний
Захисний кожухТак
Габаритні розміри
Довжина47.5 мм
Висота42 мм
Ширина42 мм
Діаметр вала5 мм
Користувальницькі характеристики
Тип фланцяNEMA 17 (42 мм)
Крутний момент (Нм)0.55
Струм (A)1.7
Клас ізоляціїВ
Модель42BYGH47-401AS
Опір ізоляції100 МОм (500 V DC)
Температура навколишнього середовища-40...+50 °C
Опір фази1.9 Ом
Момент інерції68 гсм2
Кількість валів1
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази4 мГн
Кількість висновків4
Довжина дроту~1 м
Робоча температура двигуна0...+80 °C
Роз'єм для підключення (на двигуні)PH2.0 6 pin
Маса0.37 кг
Споживаний струм1.7 А
Максимальний крутний момент0.55 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Тип порушенняВід постійних магнітів
