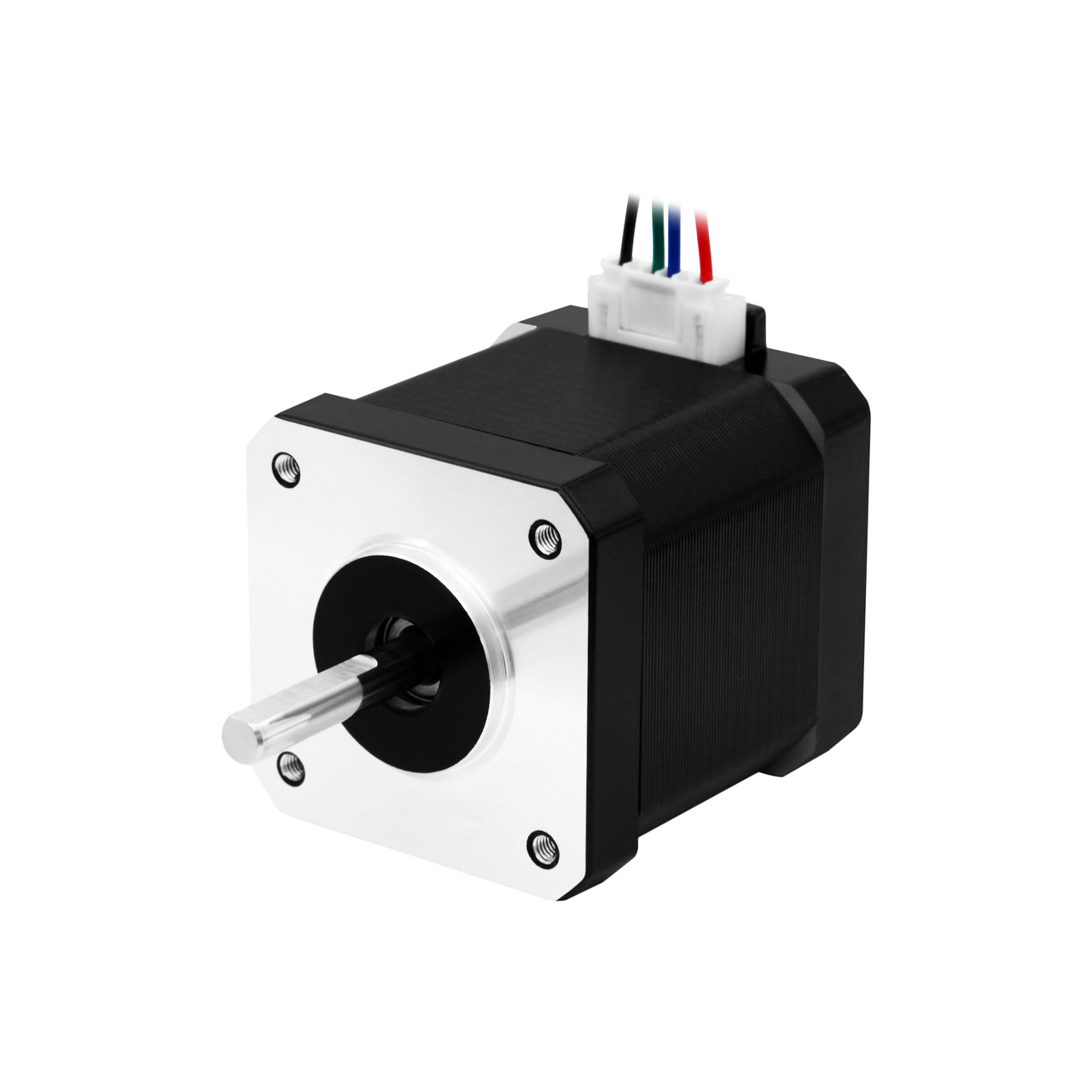

Кроковий двигун 42BYGH47-401AS з кабелем PH2.0 6 pin - XH2.54 4pin

42BYGH47-401AS - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 17 і моментом утримання 0.55 Нм, який застосовується в невеликих верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал з одного боку діаметром 5 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які та забезпечують поворот вала на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 42BYGH47-401AS створює заявлений момент тільки в стані спокою або при невеликій швидкості. В комплект поставки також входить кабель з роз'ємами PH2.0 6 pin і XH2.54 4pin для підключення двигуна до драйвера.

Переваги 42BYGH47-401AS:

• Стабільний момент утримання

• Можливість задавати потрібний кут повороту вала двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Компактні розміри

• Низька ціна

• Висока надійність і тривалий термін служби

Недоліки 42BYGH47-401AS:

• Значні втрати часу на високих швидкостях

• Присутній ймовірність пропуску кроків при перевантаженні

• Висока температура поверхні двигуна під час роботи

Технічні характеристики:

Модель: 42BYGH47-401AS

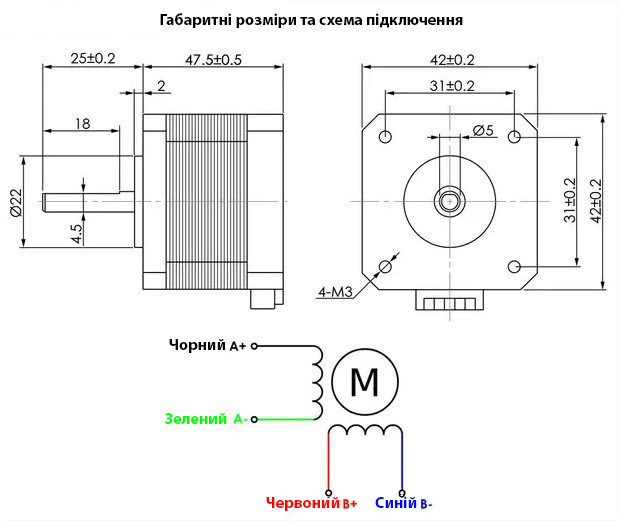

Типорозмір фланця: NEMA 17 (42 мм)

Довжина двигуна: 47.5 мм

Кількість валів: 1

Діаметр валу: 5 мм

Кількість фаз: 2

Струм: 1.7 А

Момент утримання: 0.55 Нм

Кутовий крок: 1.8° (200 крок/про)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Індуктивність фази: 4 мГн

Опір фази: 1.9 Ом

Момент інерції: 68 гсм2

Кількість висновків: 4

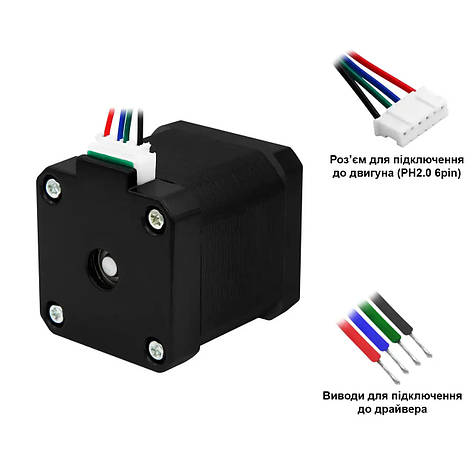

Роз'єм для підключення (на двигуні): PH2.0 6 pin

Довжина дроту: ~1 м

Клас ізоляції: В

Опір ізоляції: 100 МОм (500 V DC)

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -40...+50 °C

Вага: 0.37 кг

• Кроковий двигун 42BYGH47-401AS (1 шт.)
• Кабель PH2.0 6 pin - XH2.54 4pin (1 шт.)
