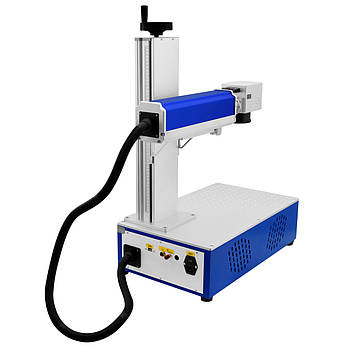

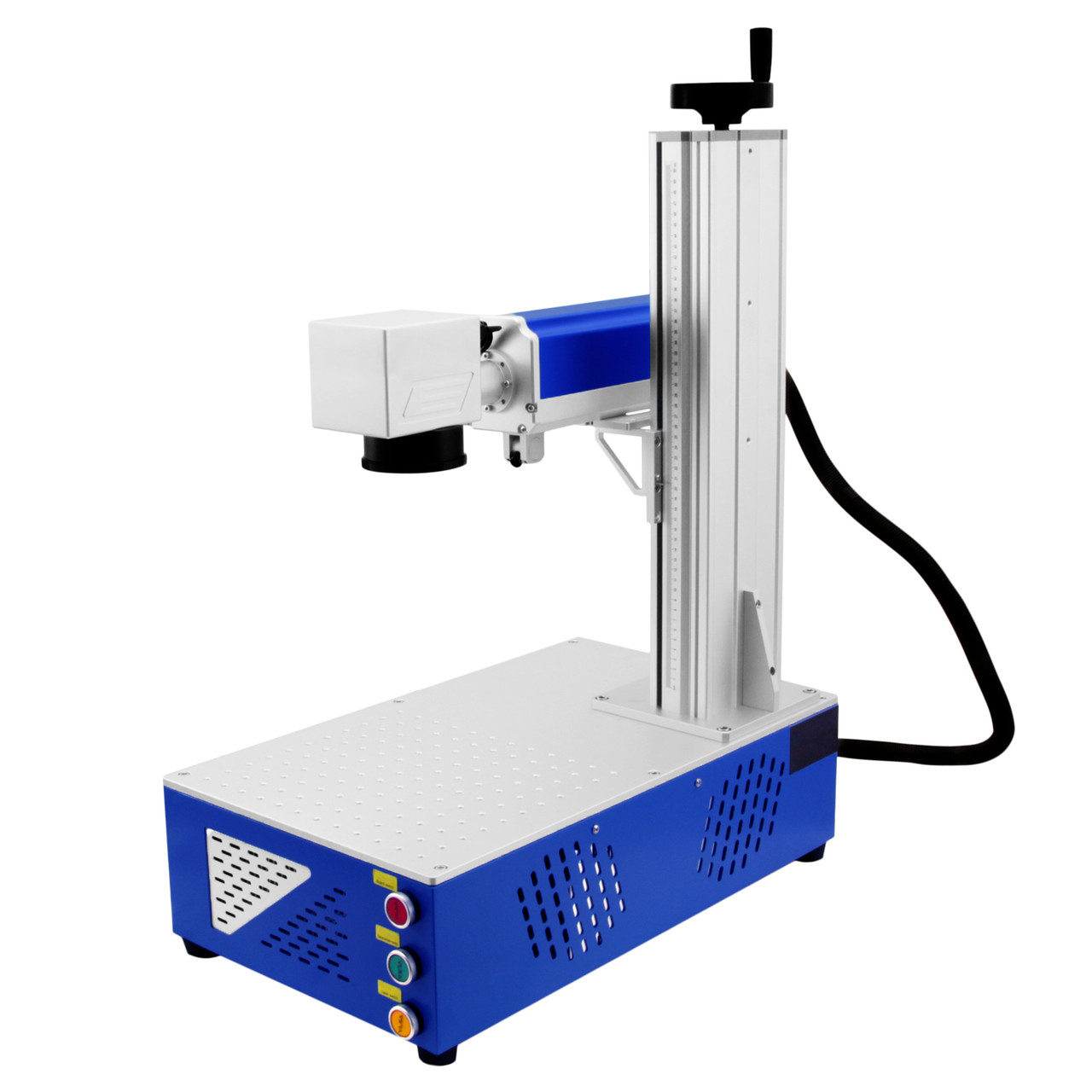

FM-20M-A11-PD/R+ V. 2.0 - високотехнологічний пристрій нового покоління з твердотілим лазером потужністю 20 Вт, який використовується для швидкого і точного нанесення маркування на різні металеві та неметалеві поверхні. Дана модель має повністю закриту конструкцію лазерного модуля з системою повітряного охолодження. Однією з головних переваг такого верстата є те, що його лазерне джерело не вимагає технічного обслуговування і не потребує витратних матеріалів, забезпечуючи при цьому тривалу безперебійну роботу навіть в важких умовах. Корпус верстата має цільну конструкцію тому, що всі необхідні компоненти вмонтовані в блок, влаштований під робочим столом. Робочий стіл, у свою чергу, містить отвори, що дозволяють встановити додаткове оснащення для швидкої зміни оброблюваного виробу. За допомогою маховика, розташованого на стійці з градуюванням, можна регулювати фокусна відстань (у цій моделі реалізована функція подвійного фокусування), що дозволяє обробляти великогабаритні деталі. Для зручності експлуатації до маркера можна підключити педаль запуску ножного управління, яка значно полегшує роботу при серійному виробництві. На тильній стороні блоку знаходиться роз'єм 4 pin для підключення поворотної осі за роботу якого відповідає драйвер MC542. З'єднання маркера з комп'ютером відбувається через порт USB. Програмне забезпечення - EzCad 2.

Принцип роботи: завдяки фокусуванню лазерного променя в фокальній точці можна миттєво генерувати тепло в кілька тисяч градусів, що дозволяє обробляти практично будь-які матеріали. Під дією лазерного променя відбувається випаровування матеріалу.

Оброблювані матеріали: сталь, титан, алюміній, мідь, бронза, срібло, золото, латунь, пластик, камінь, текстоліт, силікон, гума, кераміка, мармур, шкіра, дерево та інші.

Області застосування: рекламно-сувенірна продукція (виготовлення персоналізованих телефонів, брелків, кулонів, ножів, табличок тощо), маркування електронних компонентів, маркування мед. інструментів і мед. апаратів, маркування пакувальних матеріалів, маркування цифрових і буквених елементів, штрих-кодів, логотипів, товарних знаків та інше.

Особливості:

• Висока якість і швидкість маркування

• Подвійне фокусування

• Наявність маховика регулювання фокусної відстані

• Контролер підтримує підключення поворотної осі

• Відносно великий робочий стіл

• Можливість обробки різних металевих і неметалевих матеріалів

• Безконтактна обробка без пошкодження виробу

• Відсутність витратних матеріалів

• Мінімальна кількість відходів після маркування

• Можливість автоматизації операцій за допомогою комп'ютерного управління

• Невеликі розміри порівняно з великими стаціонарними маркерами

• Низьке енергоспоживання

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: FM-20M-A11-PD/R+ V. 2.0

Форм-фактор: настільний портативний

Тип лазера: волоконний

Тип охолодження: вбудоване повітряне

Виробник лазерного випромінювача: Maxphotonics

Модель лазерного випромінювача: MFP-20G-NABBA4.0

Діапазон маркування: 110х110 мм

Вихідна потужність випромінювача: 20 Вт

Нестабільність енергії імпульсу випромінювання: <5%

Якість променя: М2 <1.4

Довжина хвилі лазера: 1064 ±4 нм

Робоча частота лазера: 30-60 кГц

Глибина маркування: ≤0.3 мм (в залежності від матеріалу і налаштувань)

Швидкість маркування: ≤10000 мм/с (~7000 мм/с)

Ресурс випромінювача: ~100000 годин

Час безперервної роботи: ~16 годин

Мінімальна товщина лінії: 0.01 мм

Мінімальний розмір символу: 0.15 мм

Мінімальна точка фокусування: 0.005 мм

Точність повторення: ±0.001

Електроживлення: 220 В ±10% / 50 Гц

Споживана потужність всієї машини: <450 Вт

Плата управління: BJJCZ LMCV4-FIBER-M

Можливість використання поворотної осі: так (додатково необхідно придбати драйвер)

Інтерфейс підключення: USB

Сумісна операційна система: Win 7, 8, 10

Програмне забезпечення: EzCad 2

Підтримка форматів: PLT, JPG, PNG, TIP, PCX, BMP, DXF, TGA, ICO і інші

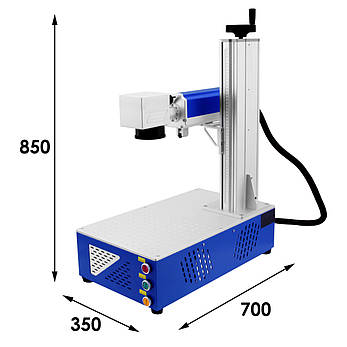

Габаритні розміри: 700х350х850 мм

Розміри робочого поля: 300мм х300

Діапазон температур навколишнього середовища: 0...+40 °С

Діапазон відносної вологості навколишнього середовища: 45...85%

Вага: 32 кг
