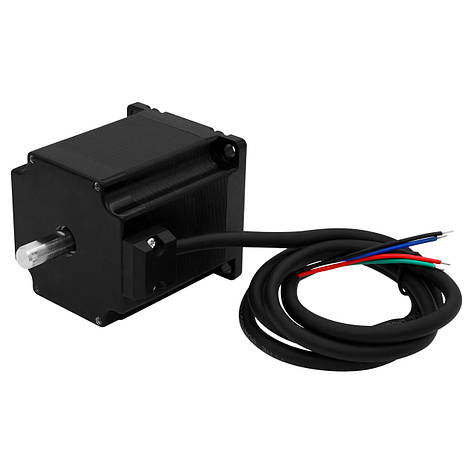

Кроковий двигун 57HSS22-8D вал з двох сторін (NEMA 23, 2.3 Нм, 3.0 А, 1.8°), фото 1

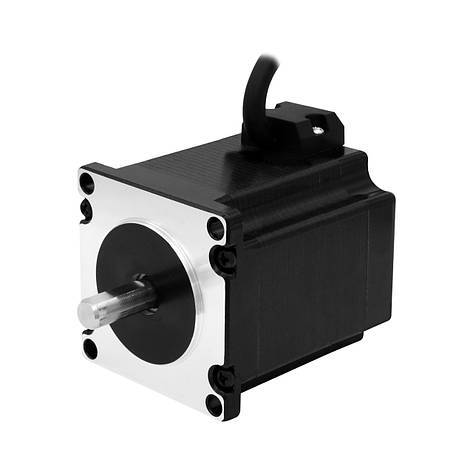

Кроковий двигун 57HSS22-8D вал з двох сторін (NEMA 23, 2.3 Нм, 3.0 А, 1.8°), фото 3

Кроковий двигун 57HSS22-8D вал з двох сторін (NEMA 23, 2.3 Нм, 3.0 А, 1.8°)

Опис
Характеристики
Інформація для замовлення

Кроковий двигун 57HSS22-8D

57HSS22-8D - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 23 і моментом утримання 2.3 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Дана модель має вал з двох сторін діаметром 8 мм (друга сторона валу використовується для установки гальма, ручка ручного позиціювання, енкодера тощо). Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 57HSS22-8D створює заявлений момент тільки в стані спокою або при невеликій швидкості (до 200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.



Переваги 57HSS22-8D:

  • Відносно високий момент утримання

  • Можливість задавати потрібний кут повороту валу двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Вал з двох сторін

  • Низька ціна (в порівнянні з серводвигун)

  • Висока надійність і тривалий термін служби



Недоліки 57HSS22-8D:

  • Значні втрати часу на високих швидкостях

  • Присутній ймовірність пропуску кроків при перевантаженні

  • Висока температура поверхні двигуна під час роботи



Технічні характеристики:

Модель: 57HSS22-8D

Типорозмір фланця: NEMA 23 (56 мм)

Довжина двигуна: 83.5 мм

Кількість валів: 2

Діаметр валу: 8 мм

Кількість фаз: 2

Струм: 3.0 А

Момент утримання: 2.3 Нм

Кутовий крок: 1.8° (200 крок/про)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 1.18 Ом

Індуктивність фази: 4.6 мГн

Інерція ротора: 515 гсм2

Кількість висновків: 4

Клас ізоляції: В

Довжина дроту: ~750 мм

Робоча температура двигуна: 0...80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 1.19 кг

Комплект постачання
  • Кроковий двигун 57HSS22-8D (1 шт.)
До цього двигуну у нас можна придбати

Кутовий кронштейн КД типу NEMA23 Кутовий кронштейн КД типу NEMA23, фото 2

Інсталяційний блок крокового двигуна NEMA23Інсталяційний блок крокового двигуна NEMA23, фото 2

Інсталяційний блок крокового двигуна NEMA23, пластикІнсталяційний блок крокового двигуна NEMA23, пластик, фото 2

Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23, фото 2

Редуктор для крокового двигуна PX57N010S0 (1:10) NEMA 23Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23, фото 2

КонтролериЧПУ конÑ'ÑÐ¾Ð»Ð»ÐµÑ Mach3 USB ST-USB STB4100 на 4 кооÑÐÐнаÑ'Ñ, ÑоÑ'о 2

ДрайвериÐÑаÐ1Ð2ÐµÑ ÐºÐ¾Ð½Ñ'ÑÐ¾Ð»Ð»ÐµÑ ÑˆÐ°Ð3оÐ2оÐ3о ÐÐ2ÐÐ3аÑ'ÐµÐ»Ñ CW5045 ЧПУ CNC 4.5 A, ÑоÑ'о 2

Імпульсний блок живлення S-145-24, 24V, 6A, 145W (для роботи двигуна на низьких обертах)Імпульсний блок живлення S-145-24, 24V, 6A, 145W, фото 2

Імпульсний блок живлення S-145-27, 27V, 5.3 А, 145W (для роботи двигуна на середніх обертах)Імпульсний блок живлення S-145-27, 27V, 5.3 А, 145W, фото 2

Імпульсний блок живлення S-250-36 36V 6.9А 250W (для роботи двигуна на високих обертах)Ð'лок пÐÑ'анÐÑ 36V 6,9 Ð 250W, ÑоÑ'о 2

Кабелі Кабель медный многожильный экранированный TRVVP 4x0.5, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Кількість фаз2
Споживаний струм3 А
Частота обертання800 об/хв
Максимальний крутний момент2.3 Н*м
Матеріал корпусуМетал
Колір корпусуЧорний
Спосіб монтажуГоризонтальний/вертикальний
Захисний кожухТак
Маса1.19 кг
Додаткові характеристики
Максимальна робоча температура80 град.
Габаритні розміри
Довжина83.5 мм
Висота56 мм
Ширина56 мм
Діаметр вала8 мм
Користувальницькі характеристики
Тип фланцяNEMA 23 (57 мм)
Крутний момент (Нм)2.3
Струм (A)3
Основні
Клас ізоляціїВ
Модель57HSS22-8D
Опір фази1.18 Ом
Кількість валів2
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази4.6 мГн
Інерція ротора515 гсм2
Кількість висновків4
Довжина дроту~750 мм
