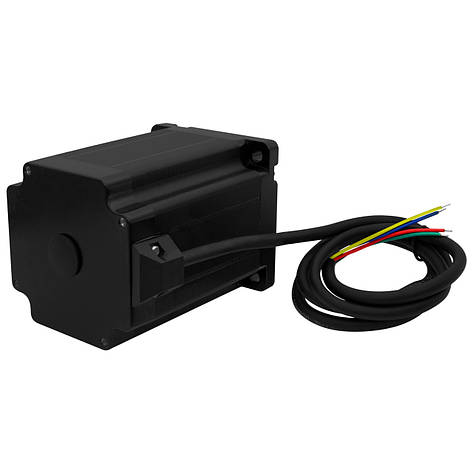

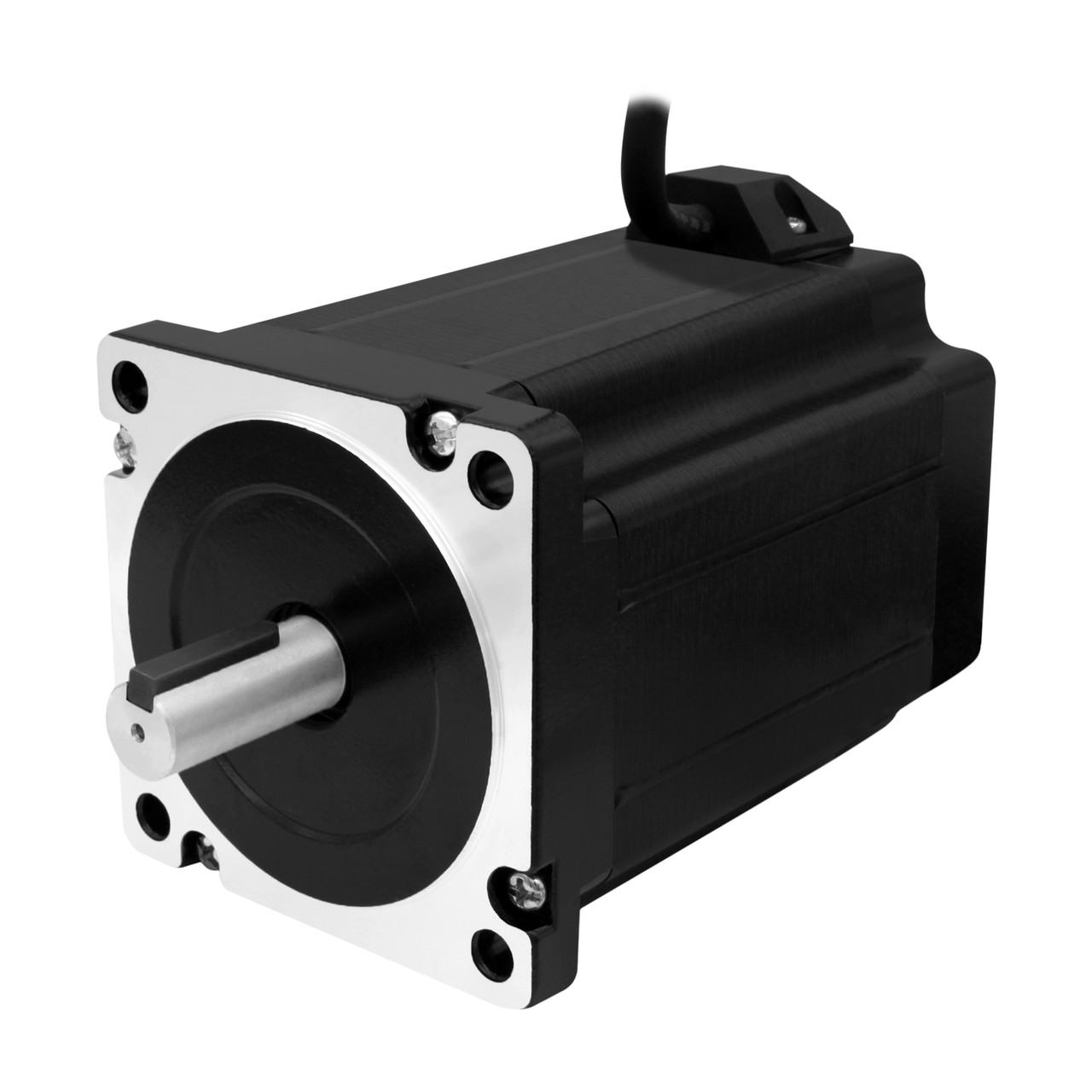

Кроковий двигун 86BYG250H-14

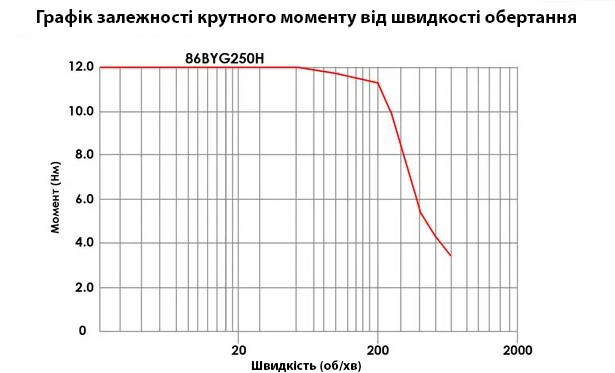

86BYG250H-14 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 34 і моментом утримання 12 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Ця модель має вал з одного боку діаметром 14 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмотки викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. 86BYG250H-14 створює заявлений момент тільки в стані спокою або за невеликої швидкості (до ~200 об/хв). У разі перевищення цієї швидкості крутний момент мотора знижується.

Переваги 86BYG250H-14:

• Порівняно високий момент утримання

• Можливість задавати потрібний кут повороту валу двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та заміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (порівнюючи із серводвигунами)

• Висока надійність і тривалий термін експлуатації

Недоліки 86BYG250H-14:

• Великі втрати моменту на високих швидкостях

• Є ймовірність пропуску кроків під час перевантаження

• Висока температура поверхні двигуна під час роботи

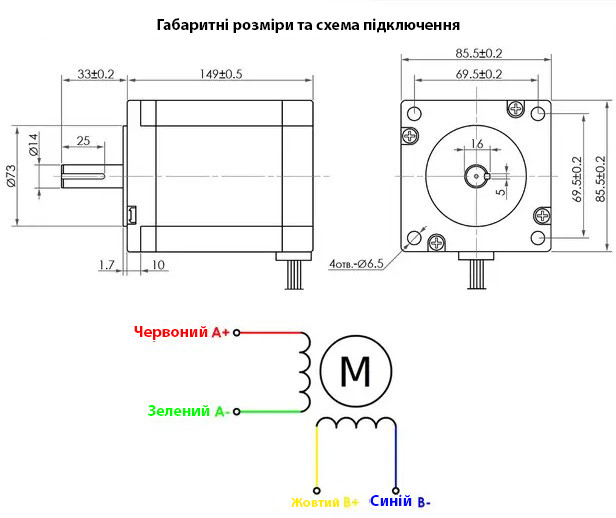

 Технічні характеристики:

Модель: 86BYG250H-14

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 149 мм

Кількість валів: 1

Діаметр валу: 14 мм

Шпонка: 5 мм

Кількість фаз: 2

Струм: 6.0 А

Момент утримання: 12.0 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об./хв)

Опір фази: 0.48 Ом

Індуктивність фази: 4.2 мГн

Інерція ротора: 4000 гсм²

Кількість виводів: 4

Клас ізоляції: В

Довжина дроту: ~1.5 м

Робоча температура двигуна: 0...80 °C

Температура довкілля: -20...+50 °C

Вага: 4.9 кг

• Кроковий двигун 86BYG250H-14 (1 шт.)
