КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

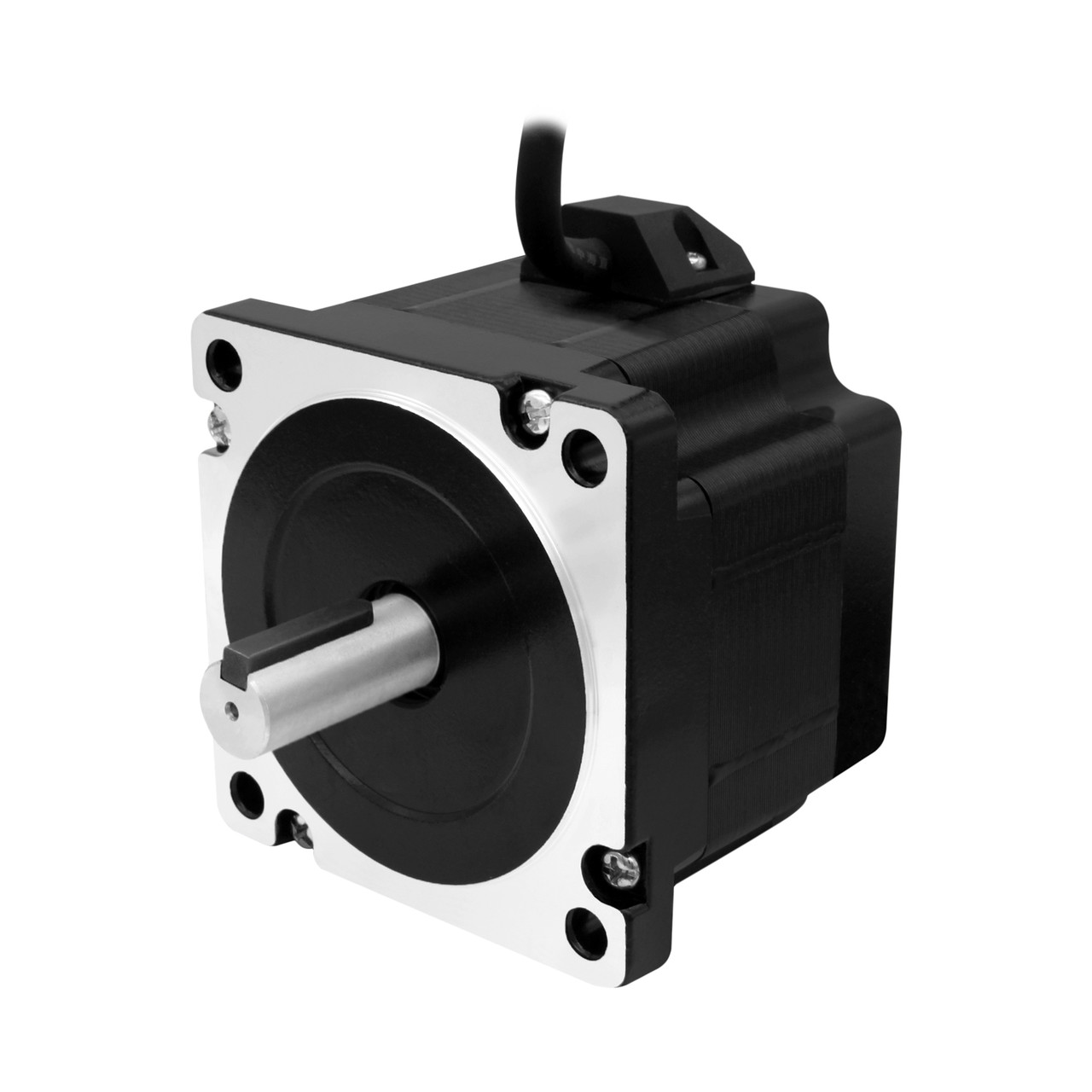

Кроковий двигун 86BYG250А-12.7 (NEMA 34, 2.4 Нм, А 4.0, 1.8°), фото 1

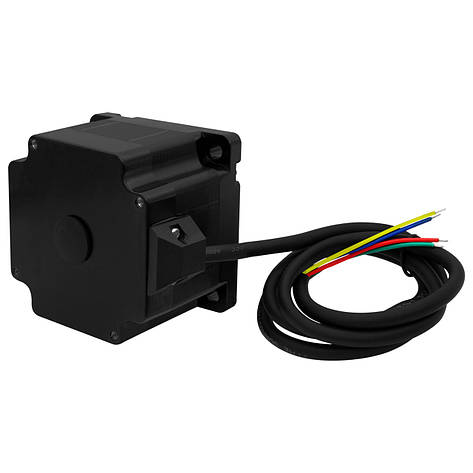

Кроковий двигун 86BYG250А-12.7 (NEMA 34, 2.4 Нм, А 4.0, 1.8°), фото 3

Кроковий двигун 86BYG250А-12.7 (NEMA 34, 2.4 Нм, А 4.0, 1.8°)

Опис
Характеристики
Інформація для замовлення

Кроковий двигун 86BYG250А-12.7

86BYG250А-12.7 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 34 і моментом утримання 2.4 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення і інших системах автоматизації для забезпечення точного позиціювання. Дана модель має вал з одного боку діаметром 12.7 мм Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 86BYG250А-12.7 створює заявлений момент тільки в стані спокою або при невеликій швидкості (до 200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.



Переваги 86BYG250А-12.7:

  • Відносно високий момент утримання

  • Можливість задавати потрібний кут повороту валу двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Низька ціна (в порівнянні з серводвигун)

  • Висока надійність і тривалий термін служби



Недоліки 86BYG250А-12.7:

  • Значні втрати часу на високих швидкостях

  • Присутній ймовірність пропуску кроків при перевантаженні

  • Висока температура поверхні двигуна під час роботи



Технічні характеристики:

Модель: 86BYG250А-12.7

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 66.5 мм

Кількість валів: 1

Діаметр валу: 12.7 мм

Шпонка: 5 мм

Кількість фаз: 2

Струм: А 4.0

Момент утримання: 2.4 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 0.62 Ом

Індуктивність фази: 4.4 мГн

Інерція ротора: 1000 гсм2

Кількість висновків: 4

Клас ізоляції: В

Довжина дроту: ~1.5 м

Робоча температура двигуна: 0...80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 1.87 кг

Комплект постачання
  • Кроковий двигун 86BYG250А-12.7 (1 шт.)
До цього двигуну у нас можна придбати

Кутовий кронштейн КД типу NEMA34 Кутовий кронштейн КД типу NEMA23, фото 2

КонтролериЧПУ конÑ'ÑÐ¾Ð»Ð»ÐµÑ Mach3 USB ST-USB STB4100 на 4 кооÑÐÐнаÑ'Ñ, ÑоÑ'о 2

ДрайвериÐÑаÐ1Ð2ÐµÑ ÐºÐ¾Ð½Ñ'ÑÐ¾Ð»Ð»ÐµÑ ÑˆÐ°Ð3оÐ2оÐ3о ÐÐ2ÐÐ3аÑ'ÐµÐ»Ñ CW5045 ЧПУ CNC 4.5 A, ÑоÑ'о 2

Імпульсний блок живлення S-250-36, 36V, 6.9 А, 250W Імпульсний блок живлення S-250-48, 48V, 5.2 А, 250W, фото 2

Кабелі Кабель екранований мідний багатожильний TRVVP 4x0.5, фото 2

Гнучкі муфти Гнучка сильфонне муфта для крокового двигуна 5х10 З (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Кількість фаз2
Споживаний струм4 А
Частота обертання800 об/хв
Максимальний крутний момент2.4 Н*м
Матеріал корпусуМетал
Колір корпусуЧорний
Спосіб монтажуГоризонтальний/вертикальний
Захисний кожухТак
Маса1.87 кг
Додаткові характеристики
Максимальна робоча температура80 град.
Габаритні розміри
Довжина66.5 мм
Висота85.5 мм
Ширина85.5 мм
Користувальницькі характеристики
Діаметр вала12.7
Тип фланцяNEMA 34 (86 мм)
Крутний момент (Нм)2.4
Струм (A)4
Основні
Клас ізоляціїВ
Модель86BYG250А-12.7
Опір фази0.62 Ом
Кількість валів1
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази4.4 мГн
Інерція ротора1000 гсм2
Кількість висновків4
Довжина дроту~1.5 м
Шпонка5 мм
  • Ціна: 1 672 ₴
  • Готово до відправки
  • Код: 12-057

1 672 ₴
