КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

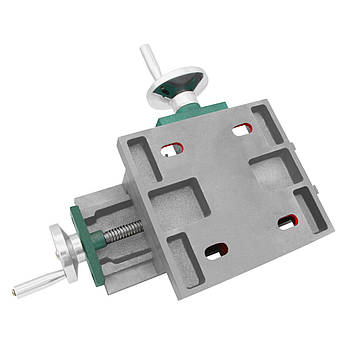

Стіл 2-х координатний неповоротний CT-455х170-R (NR), 2 штурвала + лінійка, фото 1

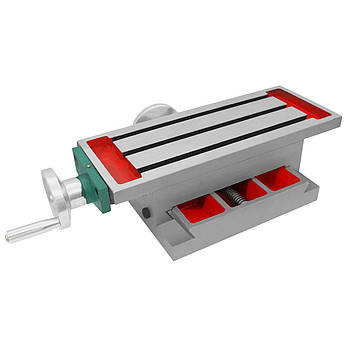

Стіл 2-х координатний неповоротний CT-455х170-R (NR), 2 штурвала + лінійка, фото 3

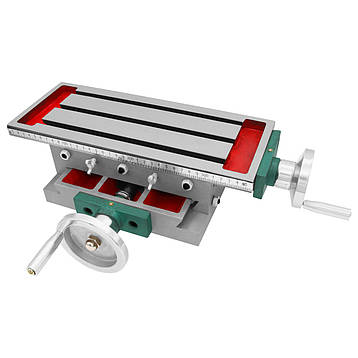

Стіл 2-х координатний неповоротний CT-455х170-R (NR), 2 штурвала + лінійка, фото 4

Стіл 2-х координатний неповоротний CT-455х170-R (NR), 2 штурвала + лінійка

Опис
Характеристики
Інформація для замовлення
2-х координатний неповоротний стіл
Стіл координатний CT-455х170-R (NR)

CT-455х170-R (NR) - високоточний неповоротний 2-х координатний стіл з робочим полем 455х170 мм, який застосовується як оснастка на фрезерних, свердлильних, шліфувальних і розміткових верстатах (за потреби може використовуватися й на іншому обладнанні) для швидкого та точного позиціювання заготовок у двох взаємно перпендикулярних осях. Робоча поверхня хрестового столу шліфована та має три Т-подібних паза для встановлення кріпильних елементів або лещат. Напрямні виготовлені за типом "ластівчин хвіст" з регулюванням люфту за допомоги планок. Модель CT-455х170-R (NR) обладнана одним штурвалом поперечного переміщення й одним штурвалом поздовжнього переміщення, на кожному з яких є лімб із ціною поділки 0.1 мм. На бічній грані пристосування є позиційна лінійка для зручного відстеження величини поздовжнього переміщення. В основі поперечно-поперечного механізму передбачені чотири монтажні отвори для його надійного кріплення. Відхилення від паралельності й перпендикулярності площин столу становить ≤0.02 мм на довжині 100 мм.

Використовуючи координатний стіл у тандемі з дриллю на свердлильній стійці можна створити простий настільний свердлильно-фрезерний верстат.

Увага!
  • Для забезпечення плавної та точної роботи стола необхідно регулярно змащувати рухомі частини пристрою



Особливості:

  • Пересування деталі в поздовжньому та поперечному напрямках без потреби її демонтажу

  • Висока якість виробу

  • Проста механічна конструкція

  • Стійкість

  • Плавність ходу

  • Напрямні типу "ластівчин хвіст" з можливістю регулювання люфту

  • Шліфована робоча поверхня

  • Трапецеїдальні гвинти та гайки як ходові передач

  • Наявність лімбів на штурвалах

  • Наявність позиційної лінійки

  • Міцний і стійкий до корозії корпус

  • Простота в експлуатації



 Загальні характеристики:

Модель: CT-455х170-R (NR)

Довжина робочої поверхні: 455 мм

Ширина робочої поверхні: 170 мм

Кількість Т-пазів: 3

Ширина Т-пазу: 12,8 мм

Поздовжній хід: 145 мм*

Поперечний хід: 135 мм*

Механізм позиціювання: хрестовинний

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність позиційної лінійки поздовжнього переміщення: так

Наявність лімбів: так

Ціна поділки шкали лімба: 0.1 мм

Паралельність і перпендикулярність площин: ≤0.02 мм на 100 мм

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 25.9 кг

*Діапазон ходу столу вказаний як відстань між точками максимального "вильоту" механізму переміщення!
Комплект постачання
  • Стіл координатний CT-455х170-R (NR) (1 шт.)
До цього столу у нас можна придбати

Олія (змащення) для напрямних і передач помірної в'язкості (1 л) Масло (смазка) для направляющих и передач умеренной вязкости (1 л), фото 2

Фрезерно-гравіювальні станкиФрезерно-гравировальный станок CNC 8060Z USB, 3 оси, 1.5 кВт воздушное охлаждение, фото 2



    Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
СтанНовий
Тип комплектуючогоСтіл координатний
Кількість в упаковці1 шт.
Користувацькі характеристики
МодельCT-455х170-R (NR)
Матеріалвисокоміцний чавун
Тип приводуручний
Довжина робочої поверхні455 мм
Ширина робочої поверхні170 мм
Кількість Т-пазів3
Ширина Т-паза12.8 мм
Поздовжніх хід145 мм
Поперечний хід135 мм
Механізм позиціонуваннякрестовинный
Наявність поворотного механізмунемає
Наявність позиційної лінійки поздовжнього переміщеннятак
Наявність лимбовтак
Ціна поділки шкали лімба0.1 мм
Паралельність і перпендикулярність площин≤0.02 мм на 100 мм
Вага брутто25.9 кг
  • Ціна: 8 320 ₴
  • Немає в наявності
  • Код: 10-716

8 320 ₴
