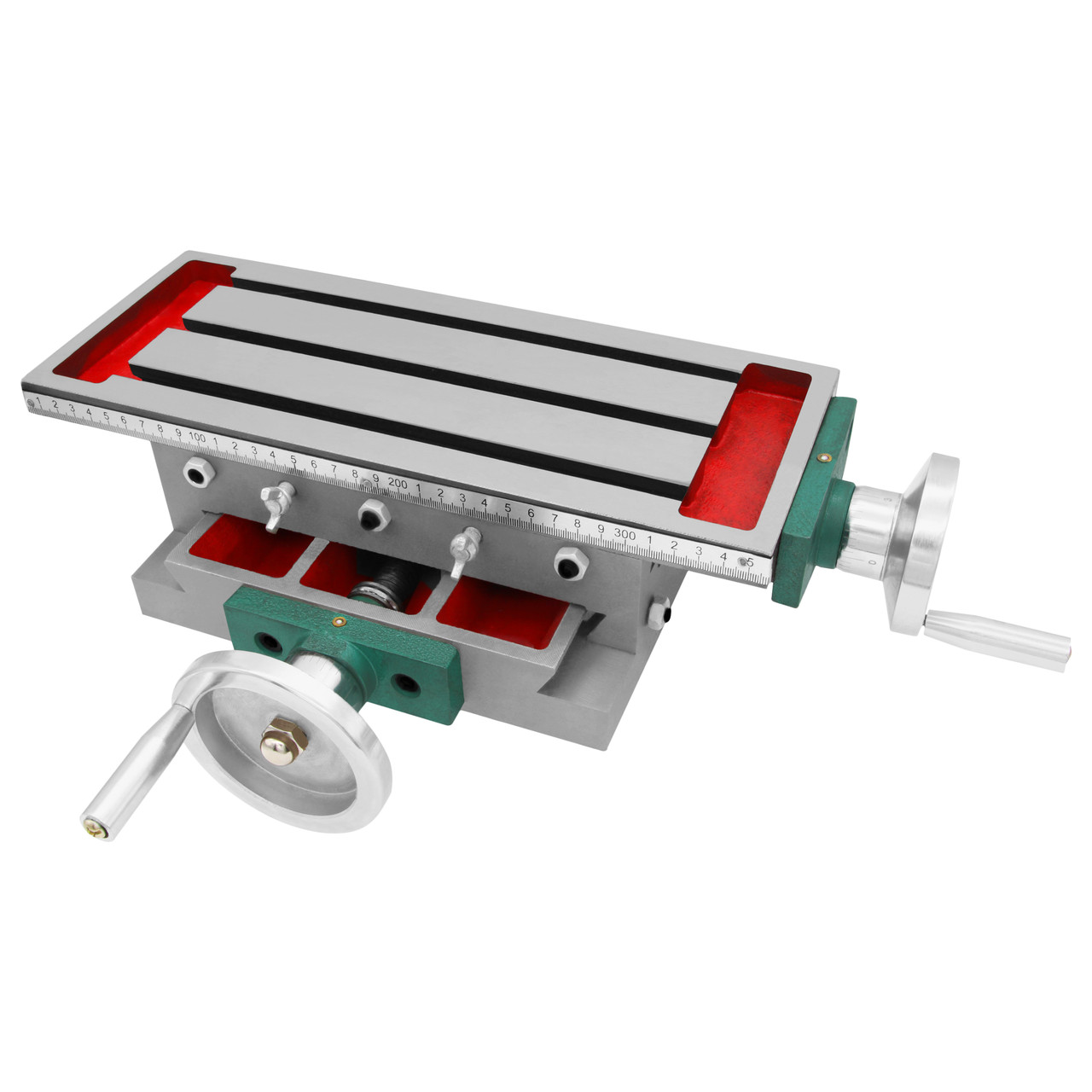

Стіл 2-х координатний неповоротний CT-355х140-R (NR), 2 штурвала + лінійка

CT-355х140-R (NR) - високоточний неповоротний 2-х координатний стіл з робочим полем 355х140 мм, який застосовується як оснащення на фрезерних, свердлильних, шліфувальних і розміткових верстатах (за потреби може використовуватися й на іншому обладнанні) для швидкого та точного позиціювання заготівок у двох взаємно перпендикулярних осях. Робоча поверхня хрестового столу шліфована та має три Т-подібних пази для встановлення кріпильних елементів або лещат. Напрямні виготовлені за типом "ластівчин хвіст" з регулюванням люфту за допомоги планок. Модель CT-355х140-R (NR) обладнана одним штурвалом поперечного переміщення й одним штурвалом поздовжнього переміщення, на кожному з яких є лімб із ціною поділки 0.1 мм. На бічній грані пристосування є позиційна лінійка для зручного відстеження величини поздовжнього переміщення. В основі поздовжньо-поперечного механізму передбачені чотири монтажні отвори для його надійного кріплення. Відхилення від паралельності й перпендикулярності площин столу становить ≤0.02 мм на довжині 100 мм.

Використовуючи координатний стіл у тандемі з дрилею на свердлильній стійці можна створити простий настільний свердлильно-фрезерний верстат.

Особливості:

• Пересування деталі в поздовжньому та поперечному напрямках без потреби її демонтажу

• Висока якість виробу

• Проста механічна конструкція

• Стійкість

• Плавність ходу

• Напрямні типу "ластівчин хвіст" з можливістю регулювання люфту

• Шліфована робоча поверхня

• Трапецеїдальні гвинти та гайки як ходові передач

• Наявність лімбів на штурвалах

• Наявність позиційної лінійки

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

 Загальні характеристики:

Модель: CT-355х140-R (NR)

Довжина робочої поверхні: 355 мм

Ширина робочої поверхні: 140 мм

Кількість Т-пазів: 3

Ширина Т-паза: 10.5 мм

Поздовжній хід: 90 мм*

Поперечний хід: 135 мм*

Механізм позиціювання: хрестовинний

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність позиційної лінійки поздовжнього переміщення: так

Наявність лімбів: так

Ціна поділки шкали лімба: 0.1 мм

Паралельність і перпендикулярність площин: ≤0.02 мм на 100 мм

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 20.4 кг

• Стіл координатний CT-355х140-R (NR) (1 шт.)

Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
