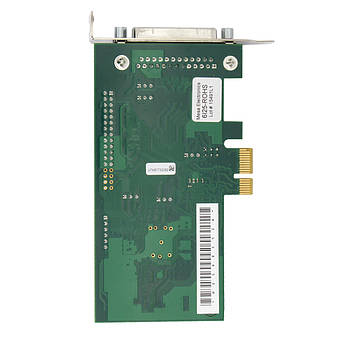

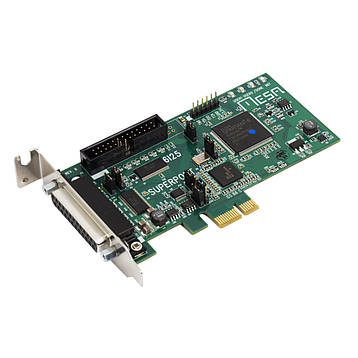

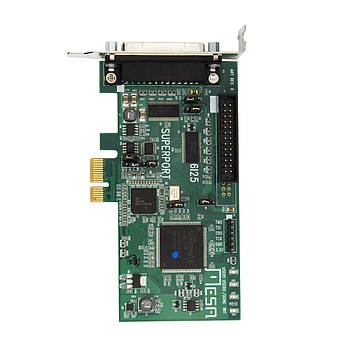

Контролер MESA 6I25-LP на базі FPGA для шини PCIE

MESA 6I25-LP — це недорога програмована карта введення-виведення загального призначення на базі FPGA для шини PCIE. Ця модель є низькопрофільною односмуговою PCIE-картою, у якій використовуються стандартні розпинки паралельних портів і роз'єми для сумісності з більшістю паралельних портів, пов'язаних із керуванням рухом/відвідвідними мапами ЧПУ/ багатосмуговими кроковими моторними приводами, що дають змогу підвищити продуктивність керування рухом за збереження надійного інтерфейсу PCI-Express у реальному часі. На відміну від паралельного порту, кожен біт введення/виведення має індивідуально програмовані напрямки та функцію.

6I25 забезпечує 34 біти введення/виведення (17 на роз'єм). Всі біти введення/виведення допускають напругу 5 В і мають навантажувальні резистори. Опція джерела живлення дає змогу 6I25 подавати живлення 5 В на комутаційні плати, якщо це необхідно. Ця потужність 5 В захищена PTC. Модулі вбудованого ПЗ призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, ШІМ, цифрового введення/виведення, віддаленого введення/виведення Smart Serial, інтерфейсів BISS, SSI, SPI, UART та інших. Доступні конфігурації, сумісні з поширеними платами комутації та багатоосьовими кроковими двигунами, як-от Gecko G540. Всі вбудовані програми керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій.

Зараз від Mesa доступно шість сумісних карт 6I25, від 7I74 до 7I78 і 7I85. 6I25 підтримує дві комутаційні картки, тож, наприклад, конфігурація 10-осьова step/dir або 12-осьова аналогова серво-конфігурація можлива з однією 6I25 і двома комутаційними картками Mesa.



Можливості плати:

  • 2 порти по 25 пін для під'єднання дочірніх плат або виконавчих пристроїв

Без дочірніх плат до MESA 6i25 можна під'єднати:

  • до 8 генераторів кроків stepgen
  • до 2 ШІМ, pwmgen
  • до 2 обробників квадратурних енкодерів
  • невикористані піни стають GPIO

MESA 6I25 сумісна з дочірніми платами 25 пін (MESA 7i76, MESA 7i77, MESA 7i74 та ін.) та платами Smart Serial (MESA 7ir73, MESA 7i64, MESA 7i69 та ін.).



Характеристики:

Тип характеристики Мінімум Максимум Примітка
               Електроживлення
Джерело живлення 3.3V 3.0V 3.6V в PCI подається 3.3V
Джерело живлення 12V 8V 18V для локального подається живлення 5V
Споживане електроживлення 3.3V - 400mA залежить від конфігурації FPGA
Макс. 5V струм для введення/виведення - 1000mA кожен (межа PTC)
Сумарний локальний 5V струм - 1500mA сумарно для обох роз'ємів введення/виведення
            Робоча температура
Діапазон температури -40°C +85°C -

Тип плати: материнська

Підтримувані операційні системи: Linux, Windows

Інтерфейс під'єднання: PCIE

Інтерфейс для під'єднання зовнішніх пристроїв: LPT



Габаритні розміри:



Розташування роз'ємів:

Материнські плати 5i25 і 6i25 вирізняються тільки сокетом!

Щоб скористатися всіма перевагами контролера MESA 6I25, необхідно встановити актуальну версію прошивки.

Прошивка для контролера MESA 6I25  - завантажити

Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:

mesanet.com

store.mesanet.com

lonnox.de



Комплект постачання

 - Контролер MESA 6I25-LP (1 шт.)



Докладніше  інструкцію з експлуатації  дивіться у вкладці "Специфікація"
