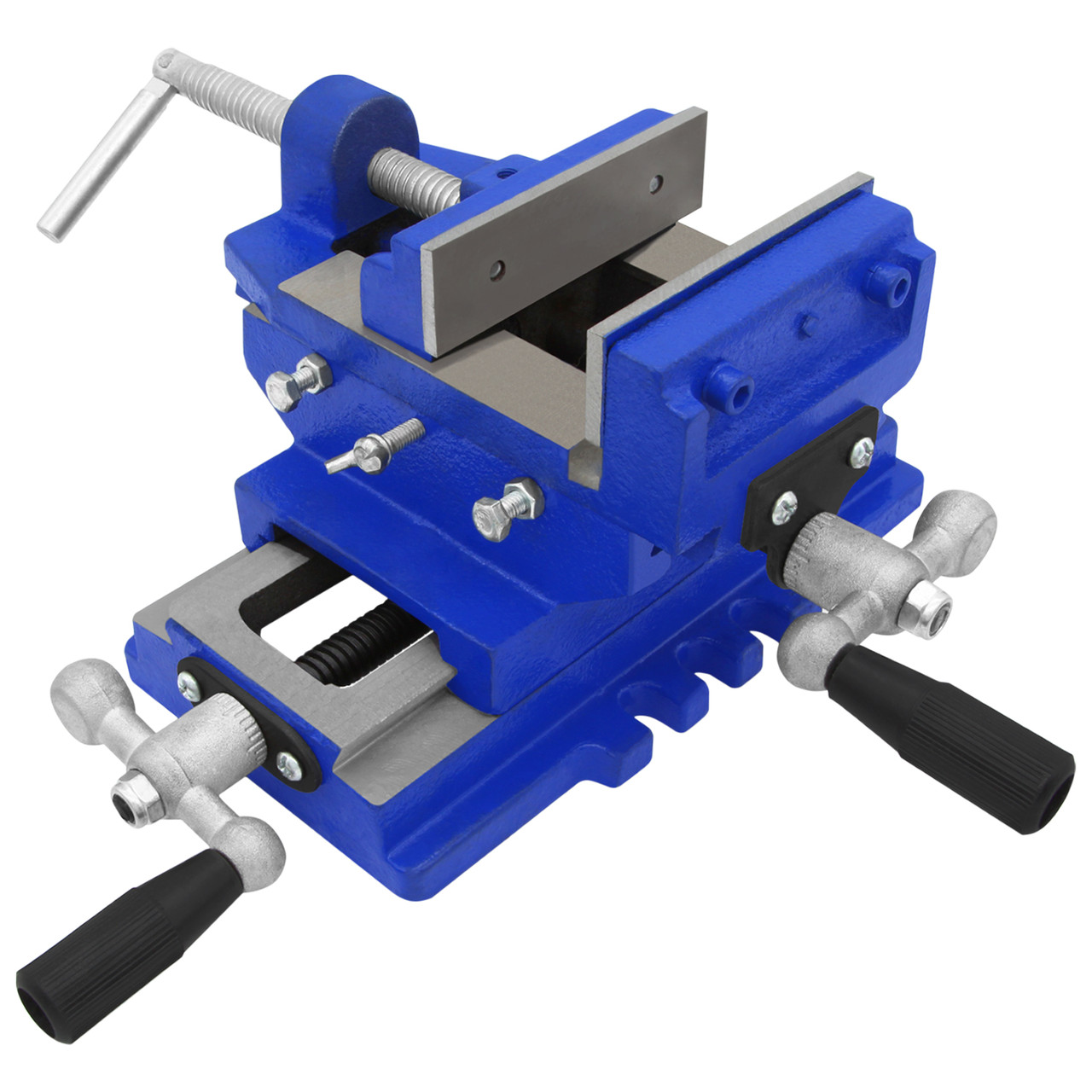

Лещата верстатні хрестові неповоротні CV-150 (NR) тип 3458

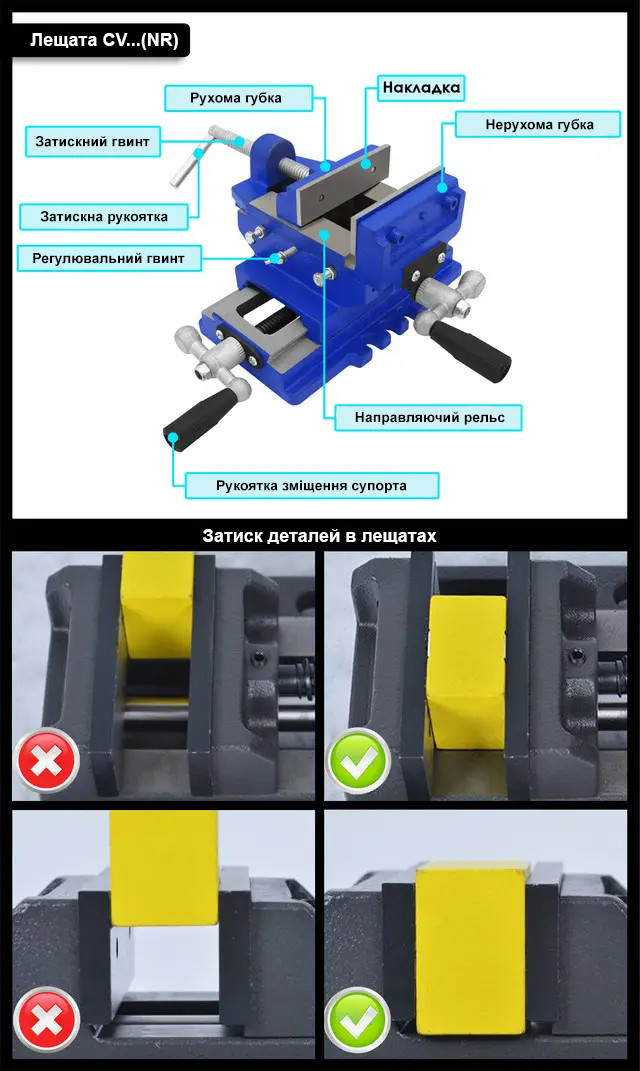

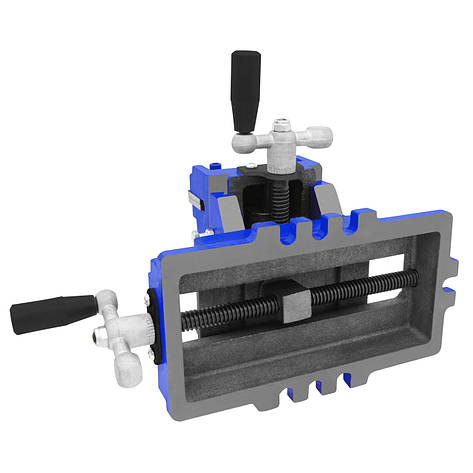

CV-150 (NR) - верстатні хрестовинні неповоротні лещата серії CV із шириною накладок губок 145 мм і максимальним розкриттям 150 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за потреби можуть використовуватися й на іншому обладнанні) для надійного затискання деталі, а також для її швидкого та точного позиціювання у двох взаємно перпендикулярних осях завдяки поздовжньо-поперечному супорту. Конструктивно інструмент представляє собою пару паралельних губок, розташованих на механізмі поздовжнього та поперечного переміщення. Одна з губок є нерухомою (має суцільну конструкцію з корпусом лещат), а друга притискається до деталі за допомогою трапецеїдального гвинта. Шліфовані накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.

Особливості:

• Точність затискача

• Пересування деталі в поздовжньому та поперечному напрямках без потреби її перестановки

• Плавність ходу супорта

• Напрямні осей переміщення типу "ластівчин хвіст"

• Можливість регулювання люфту супорта

• Шліфовані рейки

• Знімні накладки на губках загартовані та відшліфовані

• Трапецеїдальний гвинт із великим обертальним моментом

• Вал кругляк у якості лінійної напрямної губок

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

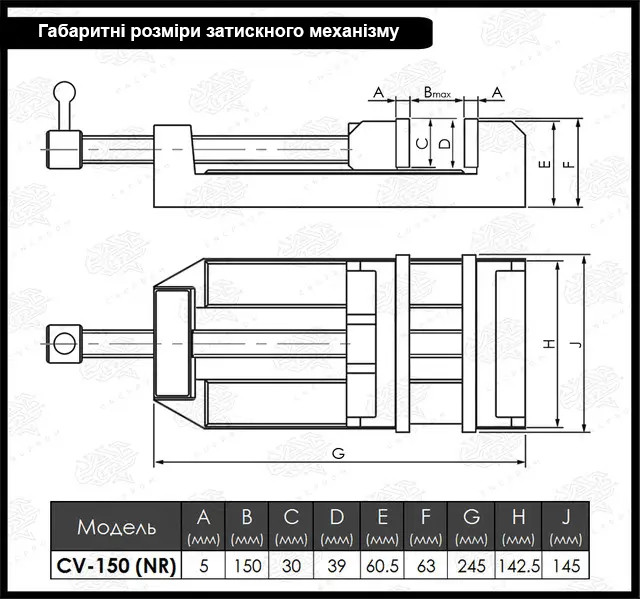

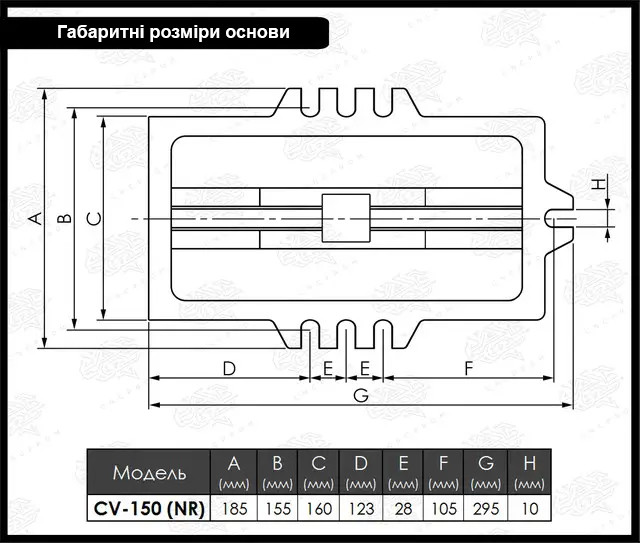

 Загальні характеристики:

Тип лещат: верстатні

Серія: CV (тип 3458)

Модель: CV-150 (NR)

Ширина накладок губок: 145 мм

Висота накладок губок: 30 мм

Максимальне розкриття лещат: 150 мм

Поздовжніх ход: 175 мм

Поперечний хід: 205 мм

Тип приводу: ручний

Механізм позиціювання: хрестовинний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Наявність лімбів: немає

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 15.2 кг

• Лещата CV-150 (NR) (1 шт.)

Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
