КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Лещата верстатні хрестові неповоротні CV-100 (NR) тип 3458, фото 1

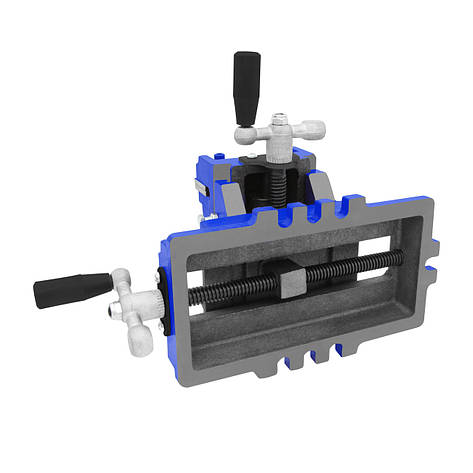

Лещата верстатні хрестові неповоротні CV-100 (NR) тип 3458, фото 3

Лещата верстатні хрестові неповоротні CV-100 (NR) тип 3458

Опис
Характеристики
Інформація для замовлення
Хрестові неповоротні лещата CV-100 (NR)
Лещата CV-100 (NR)

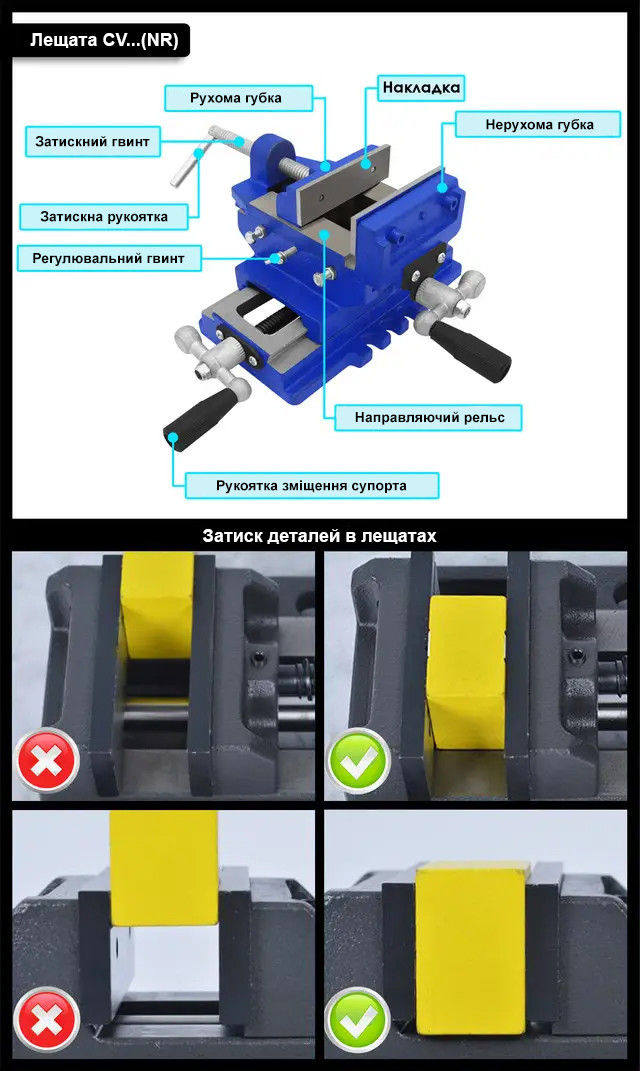

CV-100 (NR) - верстатні хрестовинні неповоротні лещата серії CV із шириною накладок губок 101 мм і максимальним розкриттям 90 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за потреби можуть використовуватися й на іншому обладнанні) для надійного затискання деталі, а також для її швидкого та точного позиціювання у двох взаємно перпендикулярних осях завдяки поздовжньо-поперечному супорту. Конструктивно інструмент представляє собою пару паралельних губок, розташованих на механізмі поздовжнього та поперечного переміщення. Одна з губок є нерухомою (має суцільну конструкцію з корпусом лещат), а друга притискається до деталі за допомогою трапецеїдального гвинта. Шліфовані накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.

Увага!
  • Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою



Особливості:

  • Точність затискача

  • Пересування деталі в поздовжньому та поперечному напрямках без потреби її перестановки

  • Плавність ходу супорта

  • Напрямні осей переміщення типу "ластівчин хвіст"

  • Можливість регулювання люфту супорта

  • Шліфовані рейки

  • Знімні накладки на губках загартовані та відшліфовані

  • Трапецеїдальний гвинт із великим обертальним моментом

  • Вал кругляк у якості лінійної напрямної губок

  • Міцний і стійкий до корозії корпус

  • Простота в експлуатації



 Загальні характеристики:

Тип лещат: верстатні

Серія: CV (тип 3458)

Модель: CV-100 (NR)

Ширина накладок губок: 101 мм

Висота накладок губок: 30 мм

Максимальне розкриття лещат: 90 мм

Поздовжніх ход: 110 мм

Поперечний хід: 150 мм

Тип приводу: ручний

Механізм позиціювання: хрестовинний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Наявність лімбів: немає

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 8 кг

Увага! Діапазон ходу лещат зазначений як відстань між точками максимального "вильоту" механізму переміщення

Комплект постачання
  • Лещата CV-100 (NR) (1 шт.)
До цих лещат у нас можна придбати

Олія (змащення) для напрямних і передач помірної в'язкості (1 л) Масло (смазка) для направляющих и передач умеренной вязкости (1 л), фото 2

Фрезерно-гравіювальні станкиФрезерно-гравировальный станок CNC 8060Z USB, 3 оси, 1.5 кВт воздушное охлаждение, фото 2



    Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Тип лещатверстатні
Наявність поворотного механізмуНі
Ширина губок101 мм
Висота губок30 мм
Максимальне розкриття лещат90 мм
Наявність ковадлаНі
Наявність затиску для труб і циліндричних деталейНі
СтанНовий
МодельCV-100 (NR)
Матеріалвисокоміцний чавун
СеріяCV (тип 3458)
Тип приводуручний
Поздовжніх хід110 мм
Поперечний хід150 мм
Механізм позиціонуваннякрестовинный
Наявність лимбовнемає
Габаритні розміри
Довжина295 мм
Ширина325 мм
Висота138 мм
Вага8 кг
  • Ціна: 2 288 ₴
  • Немає в наявності
  • Код: 10-759

2 288 ₴
