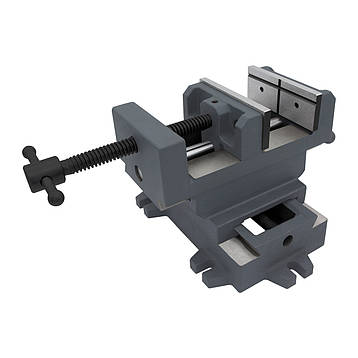

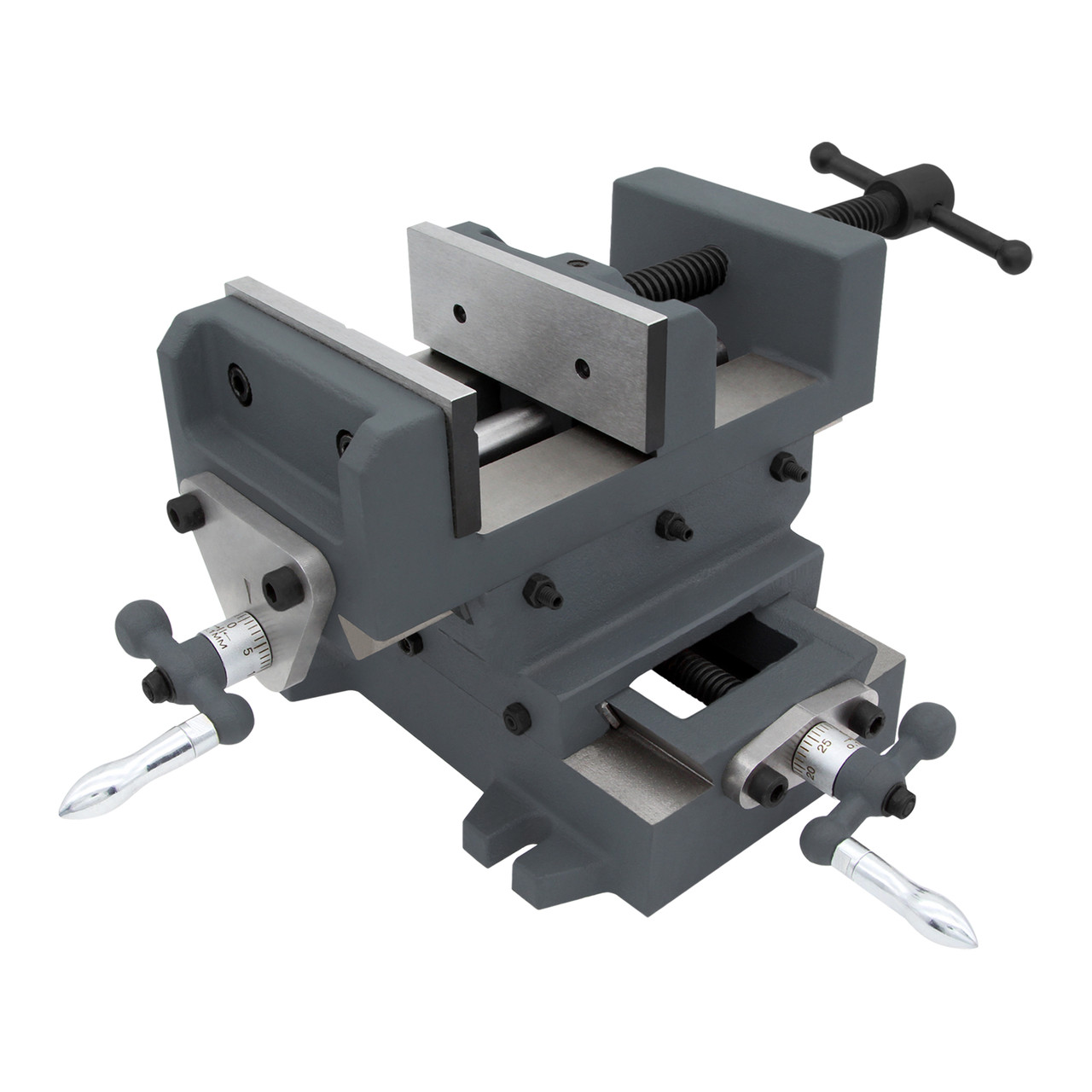

Лещата верстатні хрестові неповоротні Q97125 (NR) тип 3458

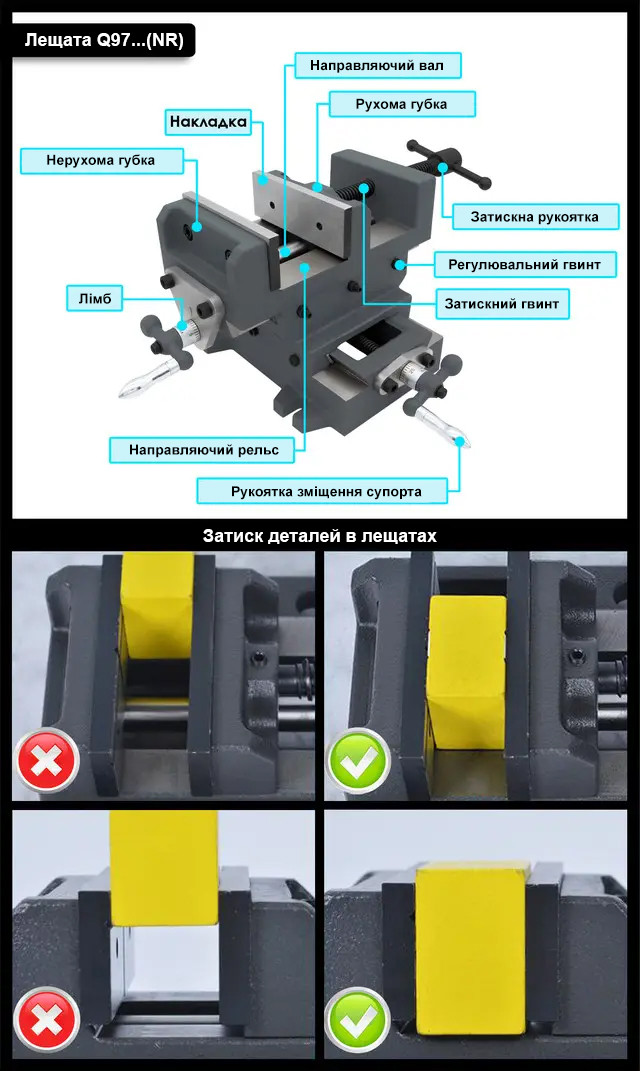

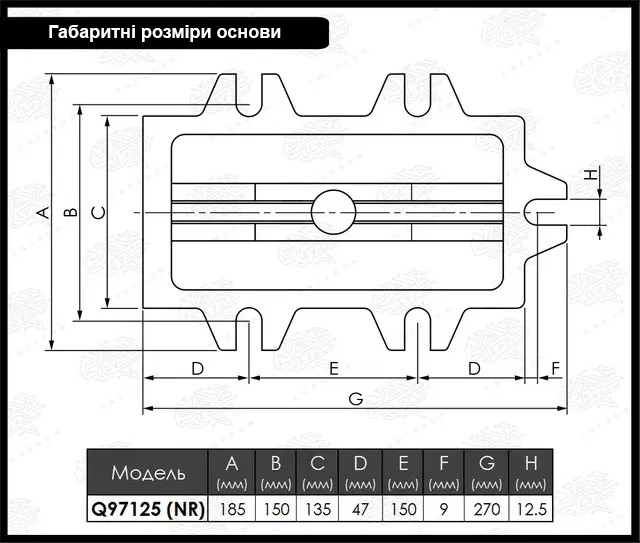

Q97125 (NR) - верстатні хрестовинні неповоротні лещата серії Q97 с шириною накладок губок 125 мм і максимальним розкриттям 130 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за потреби можуть використовуватися й на іншому обладнанні) для надійного затискання деталі, а також для її швидкого та точного позиціювання у двох взаємно перпендикулярних осях завдяки поздовжньо-поперечному супорту. Конструктивно інструмент являє собою пару паралельних губок, розташованих на механізмі поздовжнього та поперечного переміщення. Одна з губок є нерухомою (має суцільну конструкцію з корпусом лещат), а друга притискається до деталі за допомогою трапецеїдального гвинта. Накладка нерухомої губки має плоску та шліфовану поверхню, тоді як накладка рухомої губки має на своїй поверхні горизонтальні та вертикальні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскої, а й циліндричної форми. Накладки (пластинки) є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.

Особливості:

• Висока якість виробу

• Точність затискача

• Пересування деталі в поздовжньому та поперечному напрямках без потреби її демонтажу

• Висока плавність ходу супорта

• Градуйовані кільця на обох осях для точного настроювання подавання

• Напрямні осей переміщення типу "ластівчин хвіст"

• Можливість регулювання люфту супорта (притискач планки)

• Шліфовані рейки

• Знімні накладки на губках загартовані та відшліфовані

• Трапецеїдальний гвинт із великим крутить моментом

• Вал кругляк у якості лінійної напрямної губок

• Можливість затискача заготівок плоскої та циліндричної форми

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

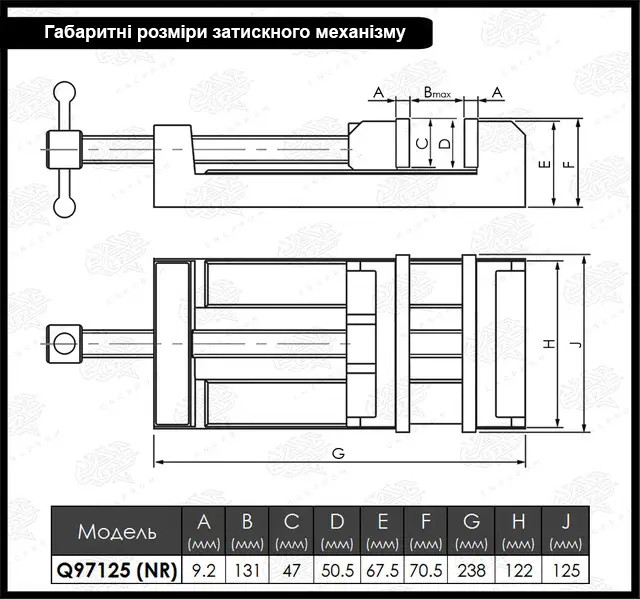

 Загальні характеристики:

Тип лещат: верстатні

Серія: Q97 (тип 3458)

Модель: Q97125 (NR)

Ширина накладок губок: 105 мм

Висота накладок губок: 47 мм

Максимальне розкриття лещат: 130 мм

Поздовжніх ход: 195 мм

Поперечний хід: 170 мм

Тип приводу: ручний

Механізм позиціювання: хрестовинний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: так

Наявність ковадла: немає

Наявність лімбів: так

Ціна поділки лімба: 0.1 мм

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 20 кг

• Лещата Q97125 (NR) (1 шт.)

Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
