КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Лещата верстатні хрестові неповоротні Q97100 (NR) тип 3458, фото 3
Лещата верстатні хрестові неповоротні Q97100 (NR) тип 3458, фото 1
Лещата верстатні хрестові неповоротні Q97100 (NR) тип 3458, фото 4
Лещата верстатні хрестові неповоротні Q97100 (NR) тип 3458, фото 5

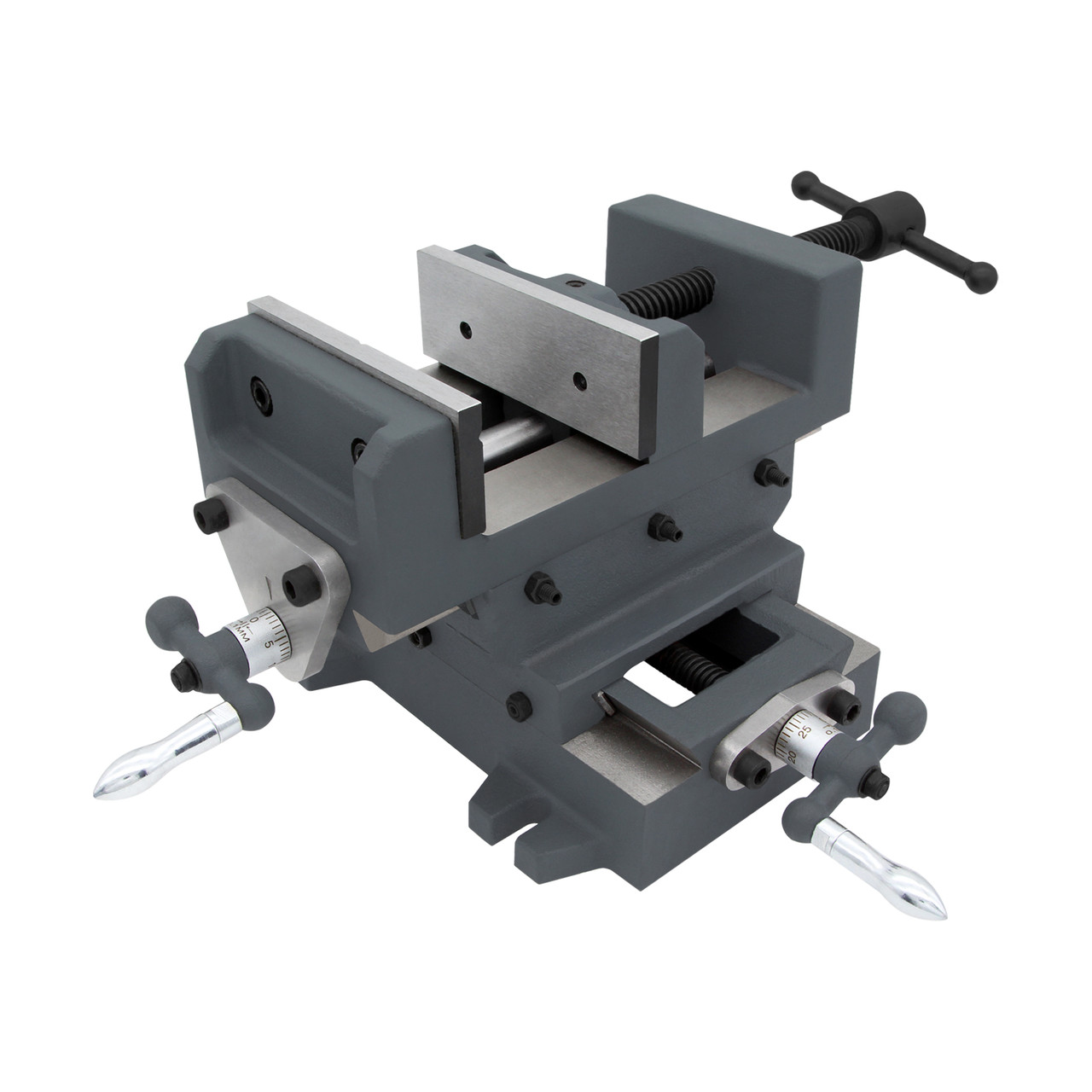

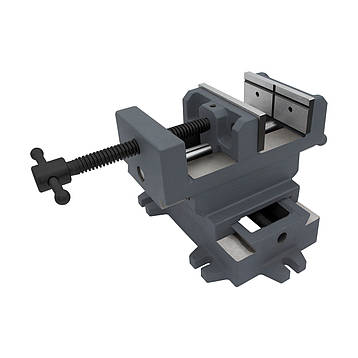

Лещата верстатні хрестові неповоротні Q97100 (NR) тип 3458

Опис
Характеристики
Інформація для замовлення
Верстатні хрестові лещата неповоротні Q97100 (NR)
Лещата Q97100 (NR)

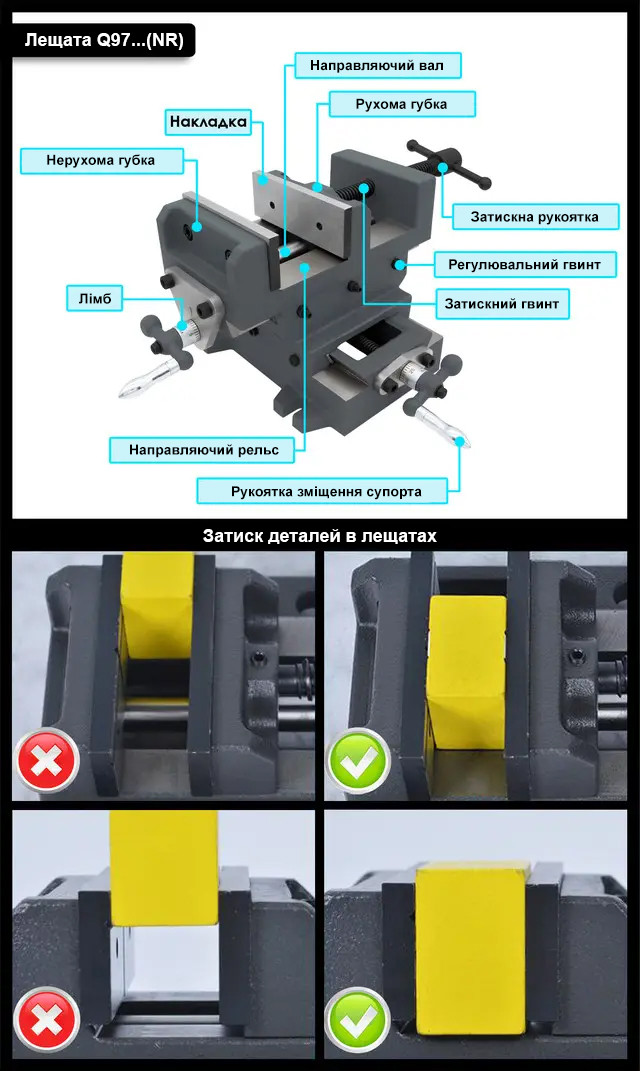

Q97100 (NR) - верстатні хрестовинні неповоротні лещата серії Q97 с шириною накладок губок 106 мм і максимальним розкриттям 103 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за потреби можуть використовуватися й на іншому обладнанні) для надійного затискання деталі, а також для її швидкого та точного позиціювання у двох взаємно перпендикулярних осях завдяки поздовжньо-поперечному супорту. Конструктивно інструмент представляє собою пару паралельних губок, розташованих на механізмі поздовжнього та поперечного переміщення. Одна з губок є нерухомою (має суцільну конструкцію з корпусом лещат), а друга притискається до деталі за допомогою трапецеїдального гвинта. Накладка нерухомої губки має плоску та шліфовану поверхню, тоді як накладка рухомої губки має на своїй поверхні горизонтальні та вертикальні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскої, а й циліндричної форми. Накладки (пластинки) є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.

Увага!
  • Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою



Особливості:

  • Висока якість виробу

  • Точність затискача

  • Пересування деталі в поздовжньому та поперечному напрямках без потреби її демонтажу

  • Висока плавність ходу супорту

  • Градуйовані кільця на обох осях для точного настроювання подавання

  • Напрямні осей переміщення типу "ластівчин хвіст"

  • Можливість регулювання люфту супорту (затиск планки)

  • Шліфовані рейки

  • Знімні накладки на губках загартовані та відшліфовані

  • Трапецеїдальний гвинт із великим крутить моментом

  • Вал кругляк у якості лінійної напрямної губок

  • Можливість затискача заготовок плоскої та циліндричної форми

  • Міцний і стійкий до корозії корпус

  • Простота в експлуатації



 Загальні характеристики:

Тип лещат: верстатні

Серія: Q97 (тип 3458)

Модель: Q97100 (NR)

Ширина накладок губок: 106 мм

Висота накладок губок: 40.5 мм

Максимальне розкриття лещат: 103 мм

Поздовжніх ход: 140 мм

Поперечний хід: 140 мм

Тип приводу: ручний

Механізм позиціювання: хрестовинний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: так

Наявність ковадла: немає

Наявність лімбів: так

Ціна поділки лімба: 0.1 мм

Матеріал: високоміцний чавун

Стан: нове

Вага брутто: 9.7 кг

Увага! Діапазон ходу лещат зазначений як відстань між точками максимального "вильоту" механізму переміщення

Комплект постачання
  • Лещата Q97100 (NR) (1 шт.)
До цих лещат у нас можна придбати

Олія (змащення) для напрямних і передач помірної в'язкості (1 л) Масло (смазка) для направляющих и передач умеренной вязкости (1 л), фото 2

Фрезерно-гравіювальні станкиФрезерно-гравировальный станок CNC 8060Z USB, 3 оси, 1.5 кВт воздушное охлаждение, фото 2



    Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Тип лещатверстатні
Наявність поворотного механізмуНі
Ширина губок106 мм
Висота губок40.5 мм
Максимальне розкриття лещат103 мм
Наявність ковадлаНі
Наявність затиску для труб і циліндричних деталейТак
СтанНовий
МодельQ97100 (NR)
Матеріалвисокоміцний чавун
СеріяQ97 (тип 3458)
Тип приводуручний
Поздовжніх хід140 мм
Поперечний хід140 мм
Механізм позиціонуваннякрестовинный
Наявність лимбовтак
Ціна поділки лімба0.1 мм

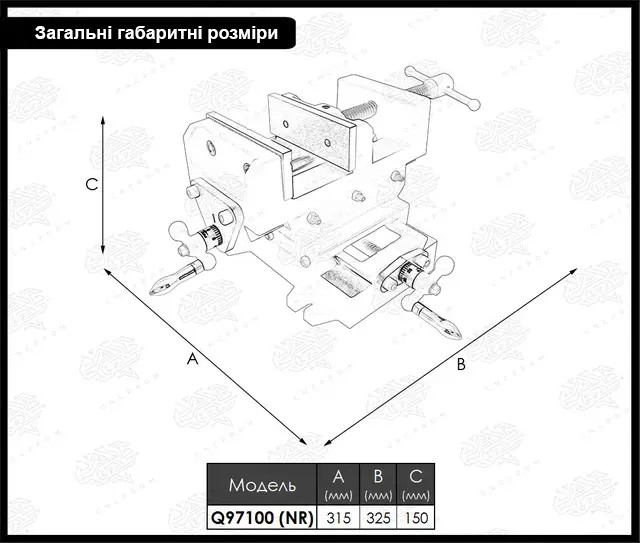

Габаритні розміри
Довжина325 мм
Ширина315 мм
Висота150 мм
Вага9.7 кг
  • Ціна: 3 971 ₴
  • Немає в наявності
  • Код: 10-768

3 971 ₴
