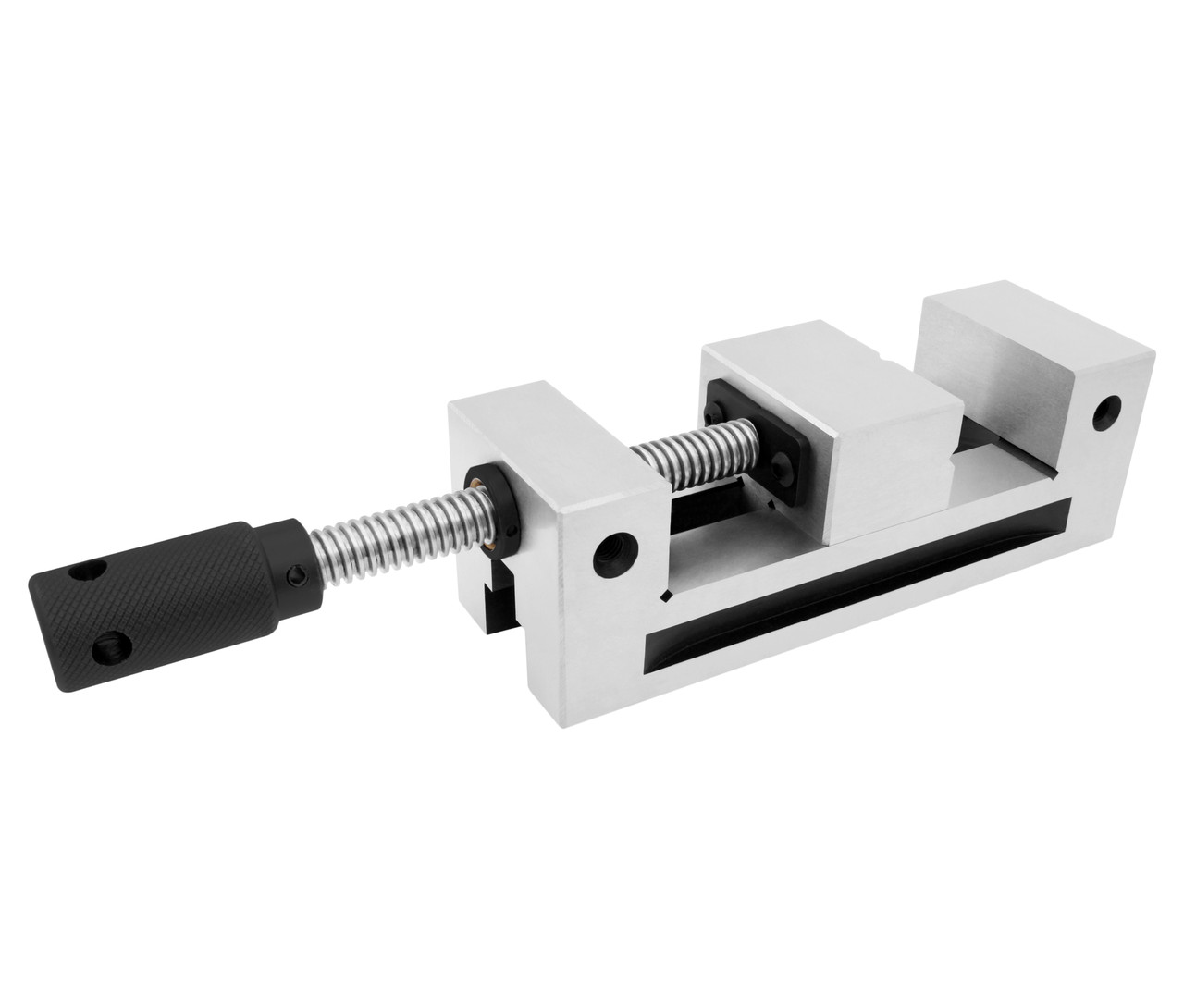

Лещата верстатні лекальні VSD25 (AS) тип 3320, легована сталь

Лещата VSD25 (AS) - верстатні високоточні лекальні лещата з легованої сталі (аналог лещат серії QGG) з шириною губок 63 мм, які використовуються при фрезерувальних, вимірювальних, розмічальних, шліфувальних і інших роботах.

Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має цільну конструкцію з корпусом лещат, а її поверхня є плоскою і шліфованою.

Рухлива губка має на своїй поверхні V-образні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоским, а й циліндричної форми.

Твердість робочих поверхонь напрямних і губок досягає 58-62 HRC. Бічні поверхні лещат даної серії є паралельними одна одній і перпендикулярні до основи. Паралельність напрямної поверхні до поверхні підставки становить 0.004 мм на 100 мм Перпендикулярність губок до напрямної поверхні також становить 0.004 мм на 100 мм

Лещата модельної серії VSD зберігають точність при роботі в вертикальному, горизонтальному і бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.

Особливості:

• Висока якість виробу

• Проста конструкція

• Висока точність затиску в будь-якому положенні

• Високе зусилля затискача

• Висока швидкість затиску

• Шліфована поверхня корпусу

• Загартована робоча поверхня

• Можливість затиску заготовок плоскої і циліндричної форми

• Простота в експлуатації

Загальні характеристики:

Тип лещат: верстатні

Серія: VSD (AS) (аналог QGG) тип 3320

Ширина губок: 63 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затиску для труб і циліндричних деталей: так

Наявність ковадла: немає

Матеріал: легована сталь

Твердість робочої поверхні: 58-62 HRC

Паралельність напрямної поверхні до поверхні основи: 0.004 мм / 100 мм

Перпендикулярність губок до напрямної поверхні: 0.004 мм / 100 мм

Стан: новий

• Лещата серії VSD25 (AS) (1 шт.)
