Лещата верстатні лекальні QGG100 (FS) тип 3320, кована сталь

QGG100 (FS) - верстатні високоточні лекальні лещата з кованою стали з шириною губок 100, які використовуються у фрезувальних, вимірювальних, розміткових, шліфувальних та інших робіт.

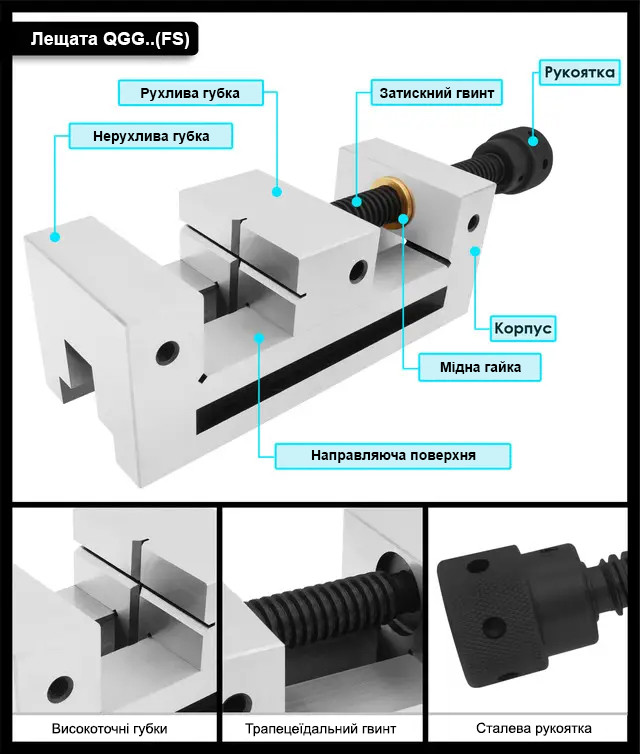

Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має суцільну конструкцію з корпусом лещат, а її поверхня є плоскою та шліфованою. Рухома губка має на своїй поверхні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскі, а й циліндричної форми.

Твердість робочих поверхонь напрямних і губок досягає HRC 48-52. Бічні поверхні лещат цієї серії паралельними одна й перпендикулярна основа. Паралельність напрямної поверхні до поверхні основи становить 0.008 мм на 100 мм. Перпендикулярність губок до напрямної поверхні також становить 0.008 мм на 100 мм. Лещата серії QGG зберігають точність під час роботи у вертикальному, горизонтальному та бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.

Особливості:

• Висока якість виробу

• Проста конструкція

• Висока точність затискача в будь-якому положенні

• Високе зусилля затискача

• Висока швидкість затискача

• Шліфована поверхня корпусу

• Загартована робоча поверхня

• Можливість затискача заготовок плоскої та циліндричної форми

• Простота в експлуатації

 Загальні характеристики:

Тип лещат: верстатні

Серія: QGG (FS) тип 3320

Ширина губок: 100 мм

Максимальне розкриття лещат: 125 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: так

Наявність ковадла: немає

Матеріал: кована сталь

Твердість робочої поверхні: HRC 48-52

Паралельність напрямної поверхні до поверхні основи: 0.008 мм/100 мм

Перпендикулярність губок до напрямної поверхні: 0.008 мм/100 мм

Стан: нове

• Лещата верстатні лекальні QGG100 (FS) (1 шт.)

Олія (змазування) для напрямних і передач помірної в'язкості (1 л)
