Лещата верстатні лекальні QGG63 (FS) тип 3320, кована сталь

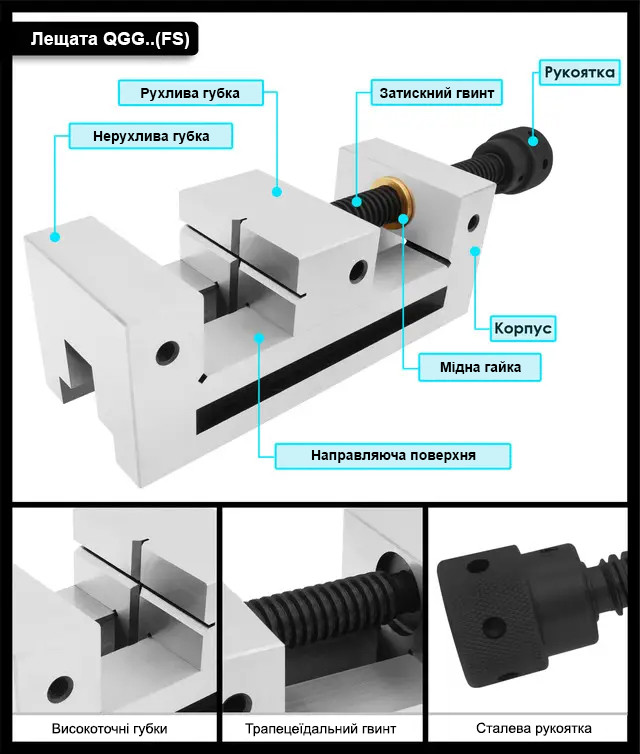

Лещата серії QGG... (FS) - верстатні високоточні лекальні лещата з кованої сталі, які використовуються при фрезерувальних, вимірювальних, розміткових, шліфувальних і інших роботах. Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має цільну конструкцію з корпусом лещат, а її поверхня є плоскою і шліфованою. Рухлива губка має на своїй поверхні V-образні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоскі, а й циліндричної форми. Твердість робочих поверхонь напрямних і губок досягає 48-52 HRC. Бічні поверхні лещат даної серії є паралельними одна одній і перпендикулярні до основи. Паралельність напрямної поверхні до поверхні підставки становить 0.008 мм на 100 мм Перпендикулярність губок до напрямної поверхні також становить 0.008 мм на 100 мм Лещата серії QGG зберігають точність при роботі в вертикальному, горизонтальному і бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.
-
У серії QGG... (FS) при максимальному розкритті лещат фланець гайки гвинта не повністю поміщається в корпус рухомої губки
-
Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою
Особливості:
-
Висока якість виробу
-
Проста конструкція
-
Висока точність затиску в будь-якому положенні
-
Високе зусилля затискача
-
Висока швидкість затиску
-
Шліфована поверхня корпусу
-
Загартована робоча поверхня
-
Можливість затиску заготовок плоскої та циліндричної форми
-
Простота в експлуатації
Загальні характеристики:
Тип лещат: верстатні
Серія: QGG (FS) тип 3320
Тип приводу: ручний
Наявність поворотного механізму: немає
Наявність затиску для труб і циліндричних деталей: так
Наявність ковадла: немає
Матеріал: кована сталь
Твердість робочої поверхні: 48-52 HRC
Паралельність напрямної поверхні до поверхні основи: 0.008 мм / 100 мм
Перпендикулярність губок до напрямної поверхні: 0.008 мм / 100 мм
Стан: новий
- Лещата серії QGG... (FS) (1 шт.)
Масло (мастило) для направляючих і передач помірної в'язкості (1 л)
Дивіться всі наші оголошення
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Виробник | CNCPROM |
Країна виробник | Китай |
Тип лещат | верстатні |
Наявність поворотного механізму | Ні |
Ширина губок | 63 мм |
Максимальне розкриття лещат | 90 мм |
Наявність ковадла | Ні |
Наявність затиску для труб і циліндричних деталей | Ні |
Гарантійний термін | 3 міс |
Стан | Новий |
Матеріал | кована сталь |
Серія | QGG (FS) тип 3320 |
Тип приводу | ручний |
Твердість робочої поверхні | 48-52 HRC |
Паралельність напрямної поверхні до поверхні підстави | 0.008 мм / 100 мм |
Перпендикулярність губок до напрямної поверхні | 0.008 мм / 100 мм |
- Ціна: 2 717 ₴
- Немає в наявності
- Код: 10-743
2 717 ₴
