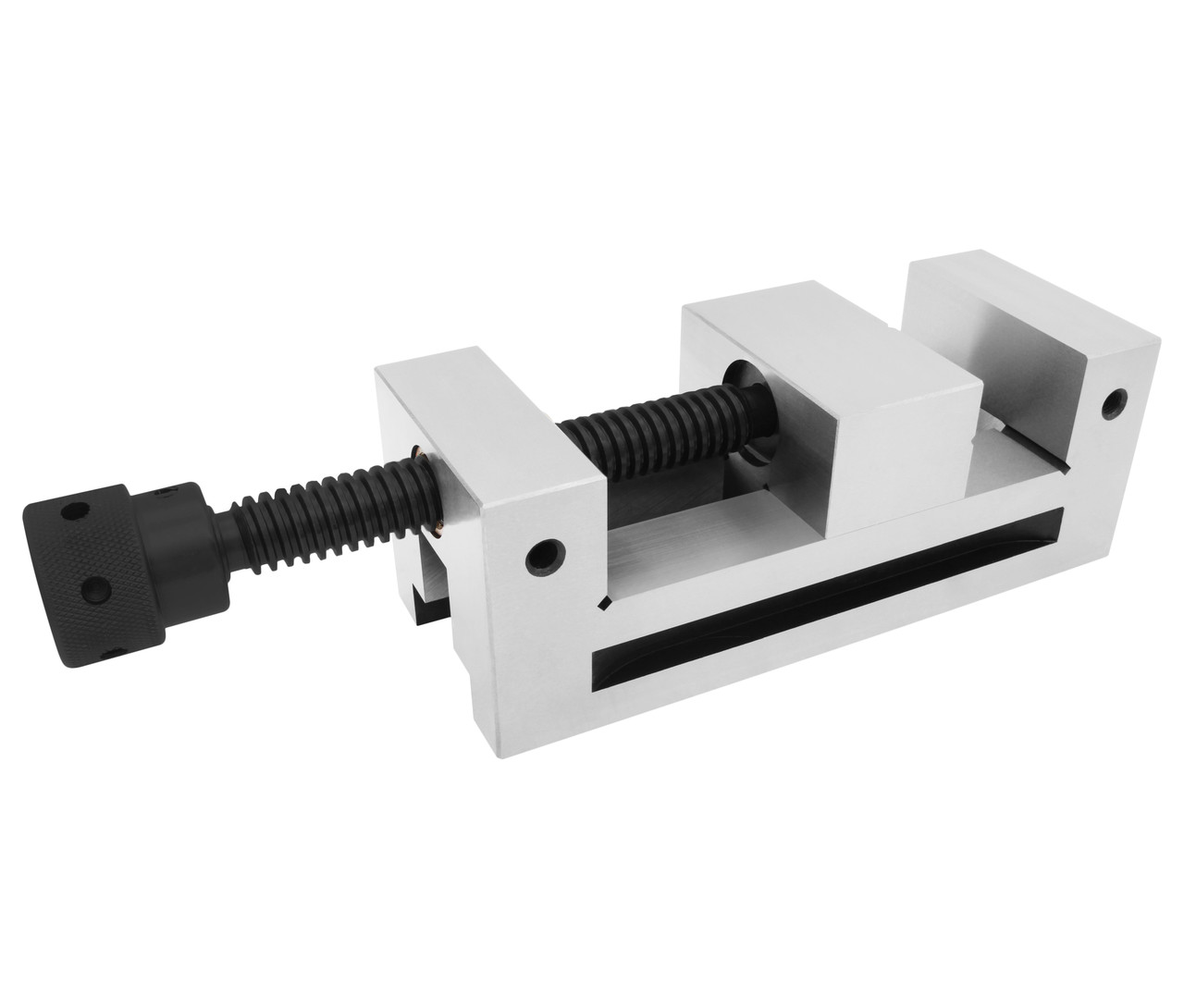

Лещата верстатні лекальні QGG150 (TS) тип 3320, інструментальна сталь

QGG150 (TS) - верстатні високоточні лекальні лещата з інструментальної сталі з шириною губок 150 мм, які використовуються при фрезерувальних, вимірювальних, розмічальних, шліфувальних і інших роботах.

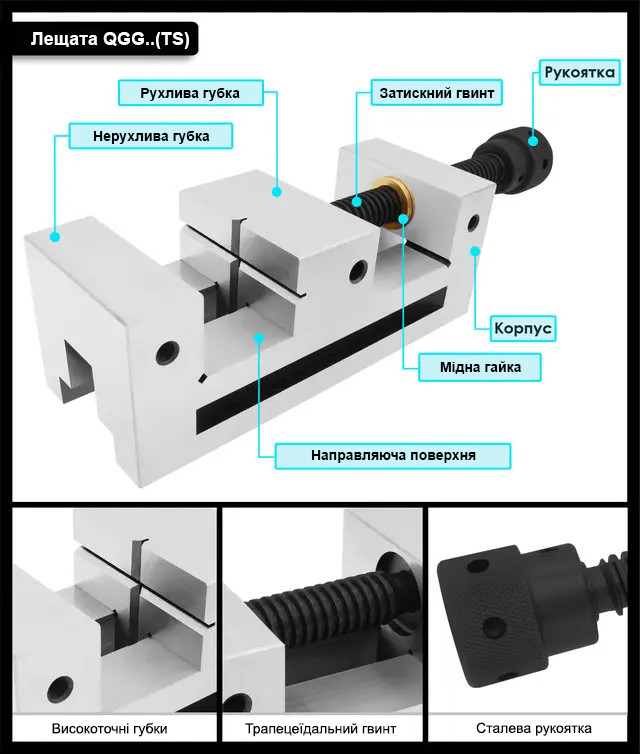

Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має цільну конструкцію з корпусом лещат, а її поверхня є плоскою і шліфованої. Рухлива губка має на своїй поверхні V-образні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоским, а й циліндричної форми.

Твердість робочих поверхонь напрямних і губок досягає 58-62 HRC. Бічні поверхні лещат даної серії є паралельними одна одній і перпендикулярні до основи. Паралельність напрямної поверхні до поверхні підставки становить 0.005 мм на 100 мм Перпендикулярність губок до напрямної поверхні також становить 0.005 мм на 100 мм

Лещата серії QGG зберігають точність при роботі в вертикальному, горизонтальному і бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.

Особливості:

• Висока якість виробу

• Проста конструкція

• Висока точність затиску в будь-якому положенні

• Високе зусилля затискача

• Висока швидкість затиснення

• Шліфована поверхня корпусу

• Загартована робоча поверхня

• Можливість затиснення заготовок плоскої і циліндричної форми

• Простота в експлуатації

Загальні характеристики:

Тип лещат: верстатні

Серія: QGG (TS) тип 3320

Ширина губок: 150 мм

Максимальне розкриття лещат: 175 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затиску для труб і циліндричних деталей: так

Наявність ковадла: немає

Матеріал: інструментальна сталь

Твердість робочої поверхні: 58-62 HRC

Паралельність напрямної поверхні до поверхні основи: 0.005 мм / 100 мм

Перпендикулярність губок до напрямної поверхні: 0.005 мм / 100 мм

Стан: новий

• Лещата QGG150 (TS) (1 шт.)
