Лещата верстатні лекальні QGG100 (TS) тип 3320, інструментальна сталь

QGG100 (TS) - верстатні високоточні лекальні лещата з інструментальної сталі з шириною губок 100 мм, які використовуються при фрезерувальних, вимірювальних, розмічальних, шліфувальних і інших роботах.

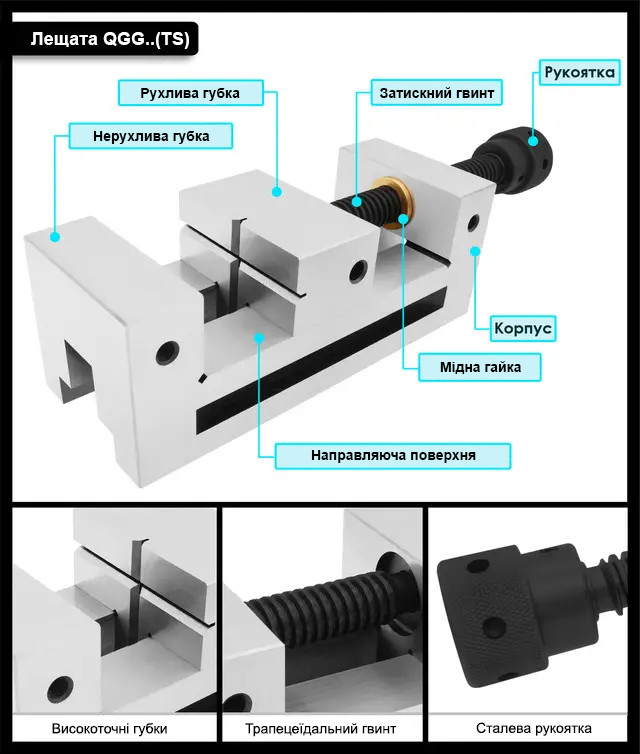

Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має цільну конструкцію з корпусом лещат, а її поверхня є плоскою і шліфованою. Рухлива губка має на своїй поверхні V-образні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоскі, а й циліндричної форми.
Твердість робочих поверхонь напрямних і губок досягає 58-62 HRC. Бічні поверхні лещат даної серії є паралельними одна одній і перпендикулярні до основи. Паралельність напрямної поверхні до поверхні підставки становить 0.005 мм на 100 мм Перпендикулярність губок до напрямної поверхні також становить 0.005 мм на 100 мм
Лещата серії QGG зберігають точність при роботі в вертикальному, горизонтальному і бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.
-
У серії QGG... (TS) при максимальному розкритті лещат фланець гайки гвинта повністю, без утворення проміжків, поміщається в корпус рухомої губки
-
Для забезпечення плавної і точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою
Особливості:
-
Висока якість виробу
-
Проста конструкція
-
Висока точність затиснення в будь-якому положенні
-
Високе зусилля затискача
-
Висока швидкість затиснення
-
Шліфована поверхня корпусу
-
Загартована робоча поверхня
-
Можливість затиску заготовок плоскої і циліндричної форми
-
Простота в експлуатації
Загальні характеристики:
Тип лещат: верстатні
Серія: QGG (TS) тип 3320
Ширина губок: 100 мм
Максимальне розкриття лещат: 125 мм
Тип приводу: ручний
Наявність поворотного механізму: немає
Наявність затиску для труб і циліндричних деталей: так
Наявність ковадла: немає
Матеріал: інструментальна сталь
Твердість робочої поверхні: 58-62 HRC
Паралельність напрямної поверхні до поверхні основи: 0.005 мм / 100 мм
Перпендикулярність губок до напрямної поверхні: 0.005 мм / 100 мм
Стан: новий
- Лещата QGG100 (TS) (1 шт.)
Масло (мастило) для направляючих і передач помірної в'язкості (1 л)
