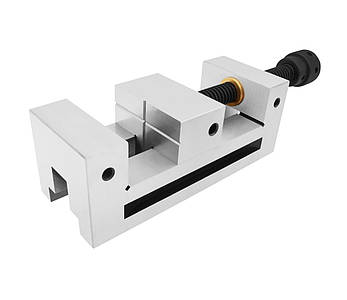

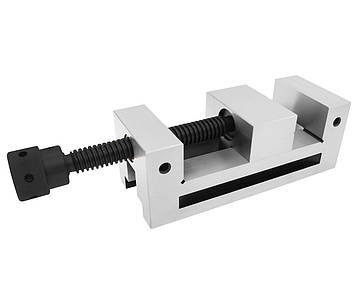

Лещата верстатні лекальні QGG73 (TS) тип 3320, інструментальна сталь

QGG73 (TS) - верстатні високоточні лекальні лещата з інструментальної сталі з шириною губок 73 мм, які використовуються у фрезерувальних, вимірювальних, розміткових, шліфувальних та інших робіт.

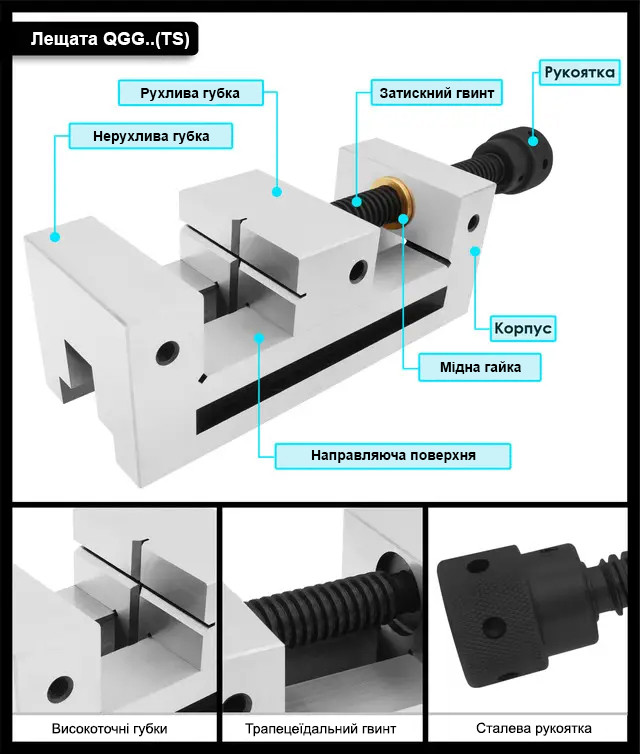

Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою трапецеїдального гвинта. Нерухома губка має суцільну конструкцію з корпусом лещат, а її поверхня є плоскою й шліфованою. Рухома губка має на своїй поверхні V-подібні заглиблення, які дають можливість точно та надійно затискати заготовки не тільки плоскою, а й циліндричної форми.
Твердість робочих поверхонь напрямних і губок досягає HRC 58-62. Бічні поверхні лещат цієї серії паралельними одна й перпендикулярна основа. Паралельність напрямної поверхні до поверхні основи становить 0.005 мм на 100 мм. Перпендикулярність губок до напрямної поверхні також становить 0.005 мм на 100 мм.
Лещата серії QGG зберігають точність під час роботи у вертикальному, горизонтальному та бічному положенні. Інструмент призначений для закріплення на магнітний стіл або станину.
-

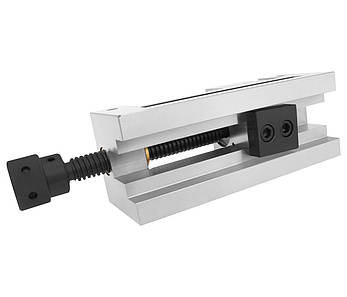

У серії QGG... (TS) за максимального розкриття лещат фланець гайки гвинта повністю, без утворення проміжків, поміщається в корпус рухомої губки
-
Для забезпечення плавної та точної роботи лещат необхідно регулярно змащувати рухомі частини пристрою
Особливості:
-
Висока якість виробу
-
Проста конструкція
-
Висока точність затискача в будь-якому положенні
-
Високе зусилля затискача
-
Висока швидкість затискача
-
Шліфована поверхня корпусу
-
Загартована робоча поверхня
-
Можливість затискача заготовок плоскої та циліндричної форми
-
Простота в експлуатації
Загальні характеристики:
Тип лещат: верстатні
Серія: QGG (TS) тип 3320
Ширина губок: 73 мм
Максимальне розкриття лещат: 100 мм
Тип приводу: ручний
Наявність поворотного механізму: немає
Наявність затискача для труб і циліндричних деталей: так
Наявність ковадла: немає
Матеріал: інструментальна сталь
Твердість робочої поверхні: HRC 58-62
Паралельність напрямної поверхні до поверхні основи: 0.005 мм/100 мм
Перпендикулярність губок до напрямної поверхні: 0.005 мм/100 мм
Стан: нове
- Лещата QGG73 (TS) (1 шт.)
Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
