Лещата верстатні свердлильні неповоротні швидкозажимні Q19K160 (NR) тип 3424

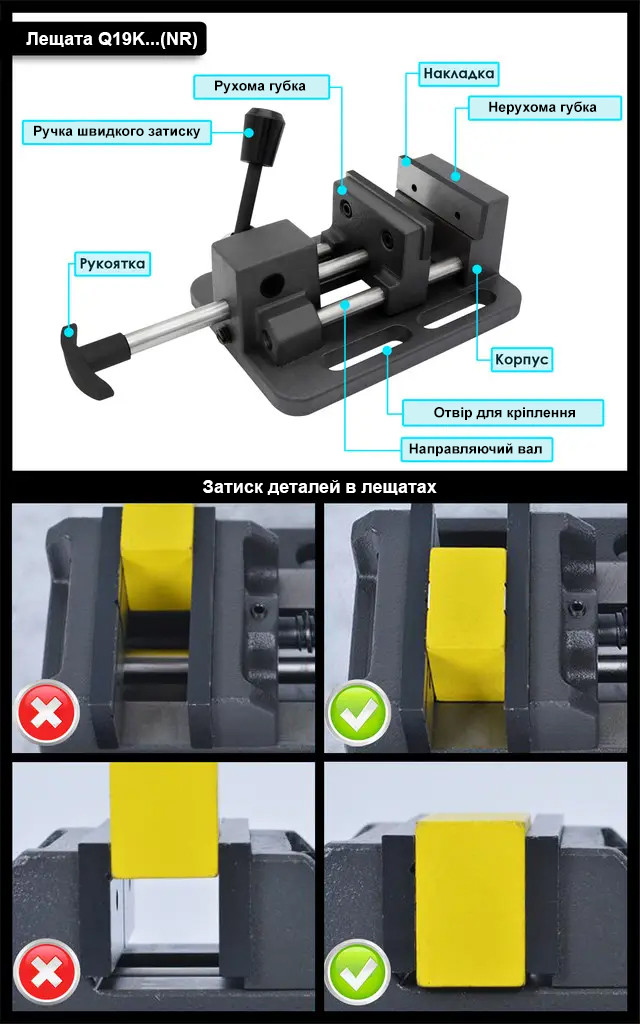

Q19K160 (NR) - верстатні неповоротні лещата серії Q19 з шириною накладок губок 158 мм і максимальним розкриттям 160 мм, які застосовуються для швидкого, надійного і точного затиску деталі при обробці на свердлильному або невеликому фрезерному верстаті (при необхідності можна використовувати і на іншому обладнанні). Конструктивно інструмент являє собою кілька паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою швидкодіючого ексцентрикового механізму. В якості лінійних направляючих використовуються вали, які забезпечують прямолінійність руху рухомої губки. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. На підставі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата. Низький профіль пристосування забезпечує його стійке положення.

Для затиску деталі необхідно центральною рукояткою встановити рухому губку поблизу заготовки, але не впритул. Фіксування здійснюється ручкою швидкого затиску, яка підводить губку вперед на 2.4 мм, забезпечуючи високе зусилля затиску.

Особливості:

• Висока якість виробу

• Висока точність затиску

• Високе зусилля затискача

• Висока швидкість затиску

• Шліфовані напрямні вали

• Губки із заглибленими вставками для зручного розташування заготовки

• Змінні накладки на губках закалені і відшліфовані

• Можливість свердління наскрізних отворів

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

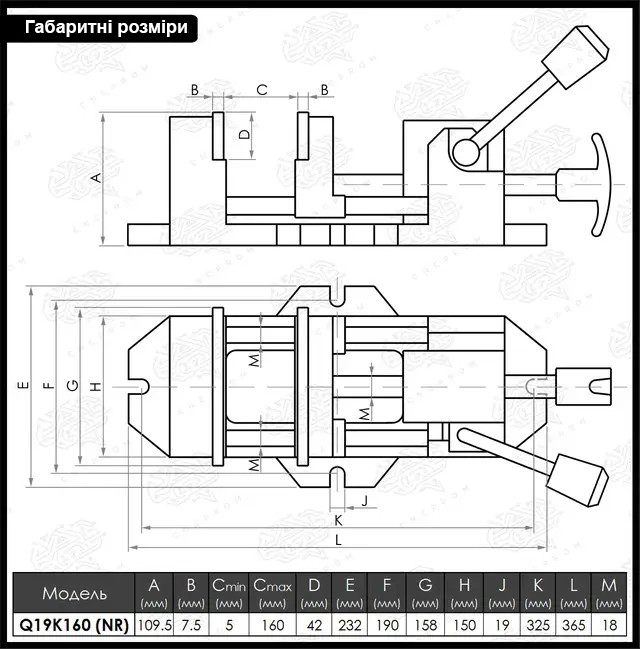

Загальні характеристики:

Тип лещат: верстатні

Серія: Q19 (тип 3424)

Модель: Q19K160 (NR)

Ширина накладок губок: 158 мм

Висота накладок губок: 42 мм

Максимальне розкриття лещат: 160 мм

Мінімальний затискач лещат: 5 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затиску для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун

Матеріал напрямних: сталь

Стан: новий

Вага брутто: 14.4 кг

• Лещата Q19K160 (NR) (1 шт.)

Масло (мастило) для направляючих і передач помірної в'язкості (1 л)
