Лещата верстатні свердлильні неповоротні швидкозатискні Q19K100 (NR) тип 3424

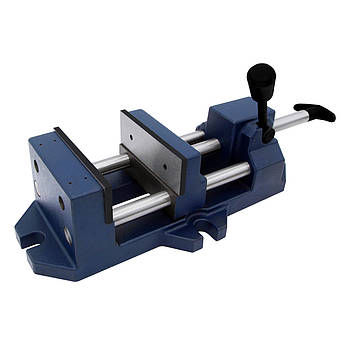

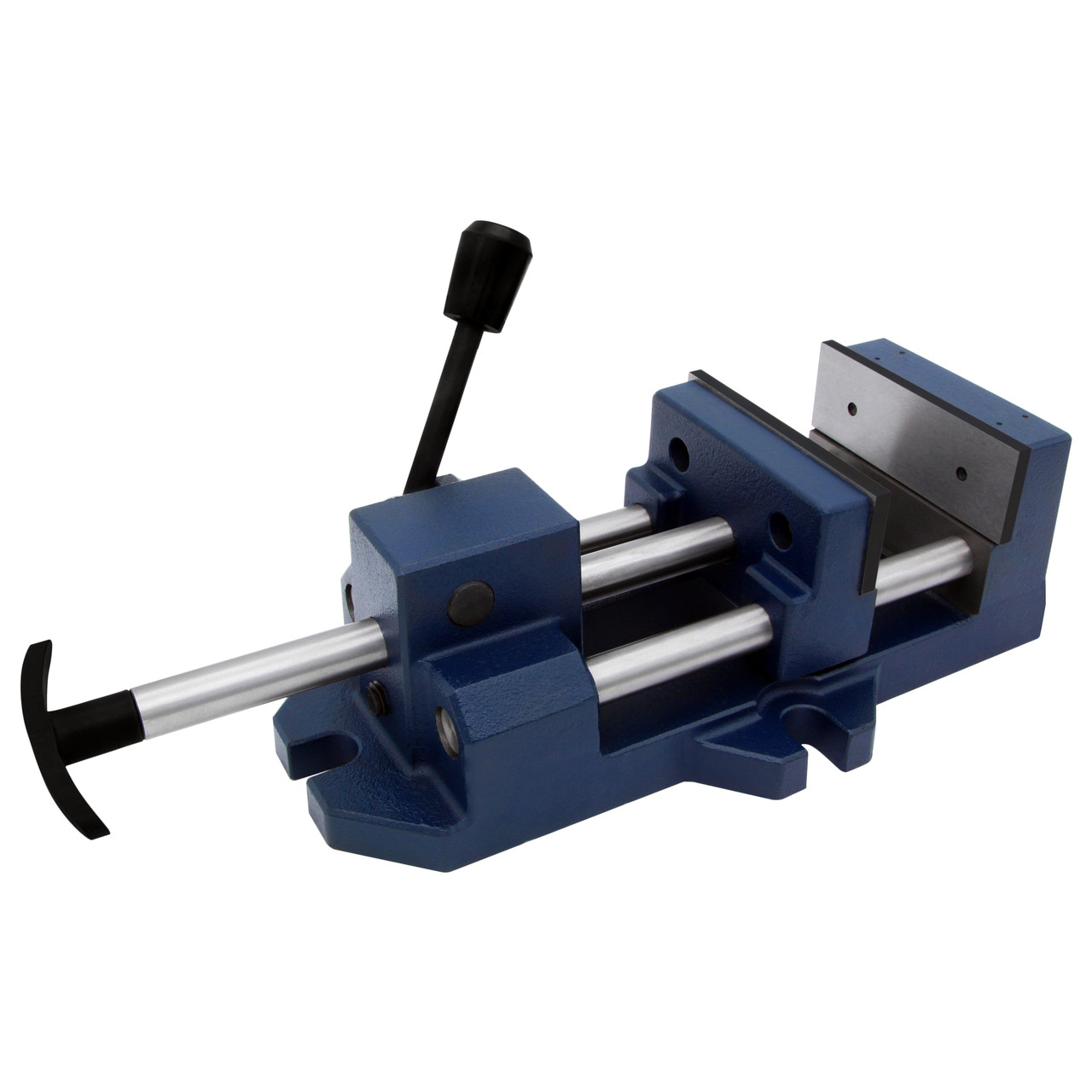

Q19K100 (NR) - верстатні неповоротні лещата серії Q19 із шириною накладок губок 106 мм і максимальним розкриттям 125 мм, які застосовуються для швидкого, надійного та точного затискання деталі під час оброблення на свердлильному або невеликому фрезерному верстаті (за потреби можна використовувати й на іншому обладнанні). Конструктивно інструмент являє собою пару паралельних губок одна з яких є нерухомою, а друга притискається до деталі за допомогою ексцентрикового механізму, що швидко діє. Як лінійні напрямні використовуються вали, які забезпечують прямолінійність руху рухомої губки. Накладки (пластинки) на губках є знімними, що знижує витрати на обслуговування виробу загалом, а також підвищує ефективність роботи. В основі лещат передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата. Низький профіль пристосування забезпечує його стійке положення.

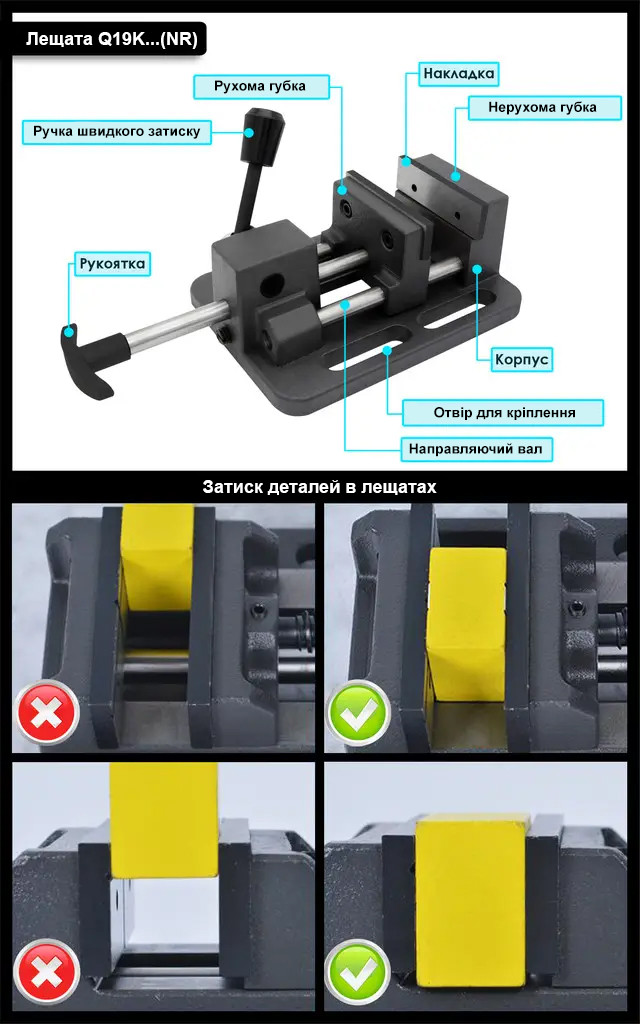

Для затискача деталі необхідно центральною ручкою встановити рухому губку поблизу заготовки, але не впритул. Фіксування  виробляється ручкою швидкого затискання, яка підводить губку вперед на 2.4 мм, забезпечуючи високе зусилля затискання.

Особливості:

• Висока якість виробу

• Висока точність затиснення

• Високе зусилля затискача

• Висока швидкість затиснення

• Шліфовані напрямні вали

• Губки з поглибленими вставками для зручного розташування заготовки

• Знімні накладки на губках закалені та відшліфовані

• Можливість свердління наскрізних отворів

• Міцний і стійкий до корозії корпус

• Простота в експлуатації

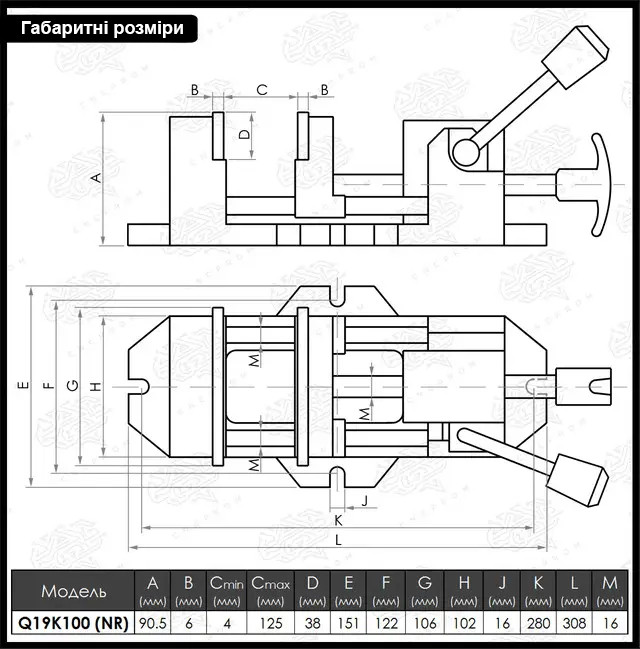

 Загальні характеристики:

Тип лещат: верстатні

Серія: Q19 (тип 3424)

Модель: Q19K100 (NR)

Ширина накладок губок: 106 мм

Висота накладок губок: 38 мм

Максимальне розкриття лещат: 125 мм

Мінімальний затиск лещат: 4 мм

Тип приводу: ручний

Наявність поворотного механізму: немає

Наявність затискача для труб і циліндричних деталей: немає

Наявність ковадла: немає

Матеріал корпусу: високоміцний чавун

Матеріал напрямних: сталь

Стан: нове

Вага брутто: 8.55 кг

• Лещата Q19K100 (NR) (1 шт.)

Олія (змащення) для напрямних і передач помірної в'язкості (1 л)
