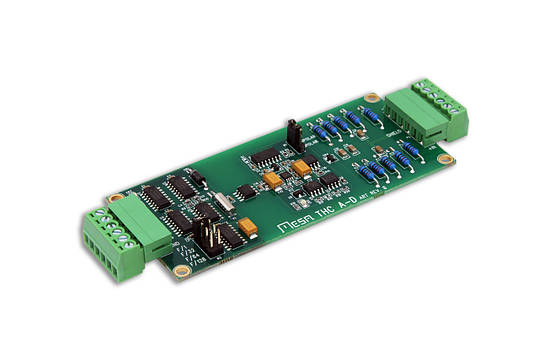

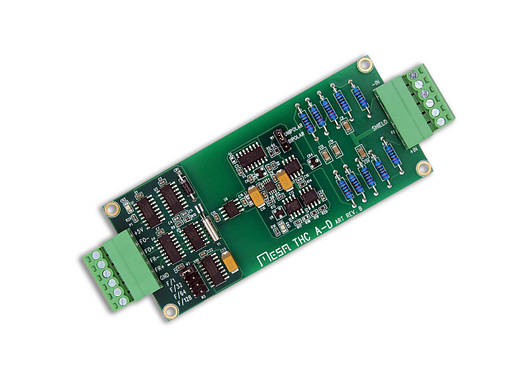

Перетворювач напруги в частоту MESA THCAD-300

THCAD — це перетворювач напруги в частоті, розроблений для середовищ із високим рівнем шуму, наприклад, для контролю висоти різака під час плазмового різання. Версія THCAD на 300 В має всі вхідні гумки роздільника на платі та може безпосередньо під'єднуватися до плазми. THCAD має вихідний частотний діапазон приблизно від 100 кГц до 1 МГц. Частотний вихід може бути додатково розділений на 32, 64 або 128. Є виходи частоти та опорної частоти. Обидва виходи є диференціальними для високої перешкоди стійкості. AD має гальванічно ізольовані входи (ізоляція синфазної напруги 2500 В). Модель на 300 В може нескінченно витримувати вхідне перевантаження 2500 В. Роздільна здатність залежить від частоти дискретизації та становить приблизно 10 бітів за частоти дискретизації 1 кГц і 12 бітів за частоти дискретизації 250 Гц. THCAD зазвичай використовується в уніполярному режимі, але для не плазмових застосунків його можна під'єднати до біполярного режиму. THCAD вимагає для роботи 5 В за 150 мА. Для всіх під'єднань передбачені знімні гвинтові клемні колодки.
Характеристики:
ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМ | ЗАСТОСУВАННЯ |
СКЛАДНИК ЖИВЛЕННЯ | 4.75 V | 5.25 V | 5 V 5% |
СПОЖИВАНА ПОТУЖНІСТЬ | - | 250 mA | Тип=150 mA |
ТОЧНІСТЬ УНІПОЛЯРНОГО РЕЖИМУ | -0.7% | +0.7% | За повної робочої температури, використовуючи надані дані калібрування = + -100 PPM/C |
ЛІНІЙНІСТЬ | -0.05% | +0.05% | Зазвичай 0.025% |
НЕКАЛІБРОВАНА ТОЧНІСТЬ | -2% | +2% | - |
ВБУДОВАНИЙ ОПІР | 3М | 3М | Ohms 2% |
РОБОЧА ІЗОЛЯЦІЙНА НАПРУГА | - | 425 V | - |
ВИПРОБУВАЛЬНА ІЗОЛЯЦІЙНА НАПРУГА | - | 2500 V | - |
ДІАПАЗОН ТЕМПЕРАТУРИ | -40°C | +85°C | Вологість 0-95% (без конденсації) |
Тип плати: перетворювач напруги в частоту
Діапазон напруги: 0-300 В
Габаритні розміри: 101.5х44.5х11 мм
Вага: 30 г
Розміри плати:
Розташування роз'ємів:
- Контролер MESA THCAD-300 (1 шт.)
Регулятори висоти різака THC


Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладчик)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні | |
---|---|
Гарантійний термін | 3 міс |
Країна виробник | США |
Стан | Новий |
Вага | 0.03 кг |
Тип монтажу | На корпус |
Виробник | MESA |
Модель | THCAD-300 |
Тип плати | перетворювач напруги в частоту |
Технічні характеристики | |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 85 град. |
Напруга | 5 В |
Габаритні розміри | |
Ширина | 44.5 мм |
Довжина | 101.5 мм |
Висота | 11 мм |
